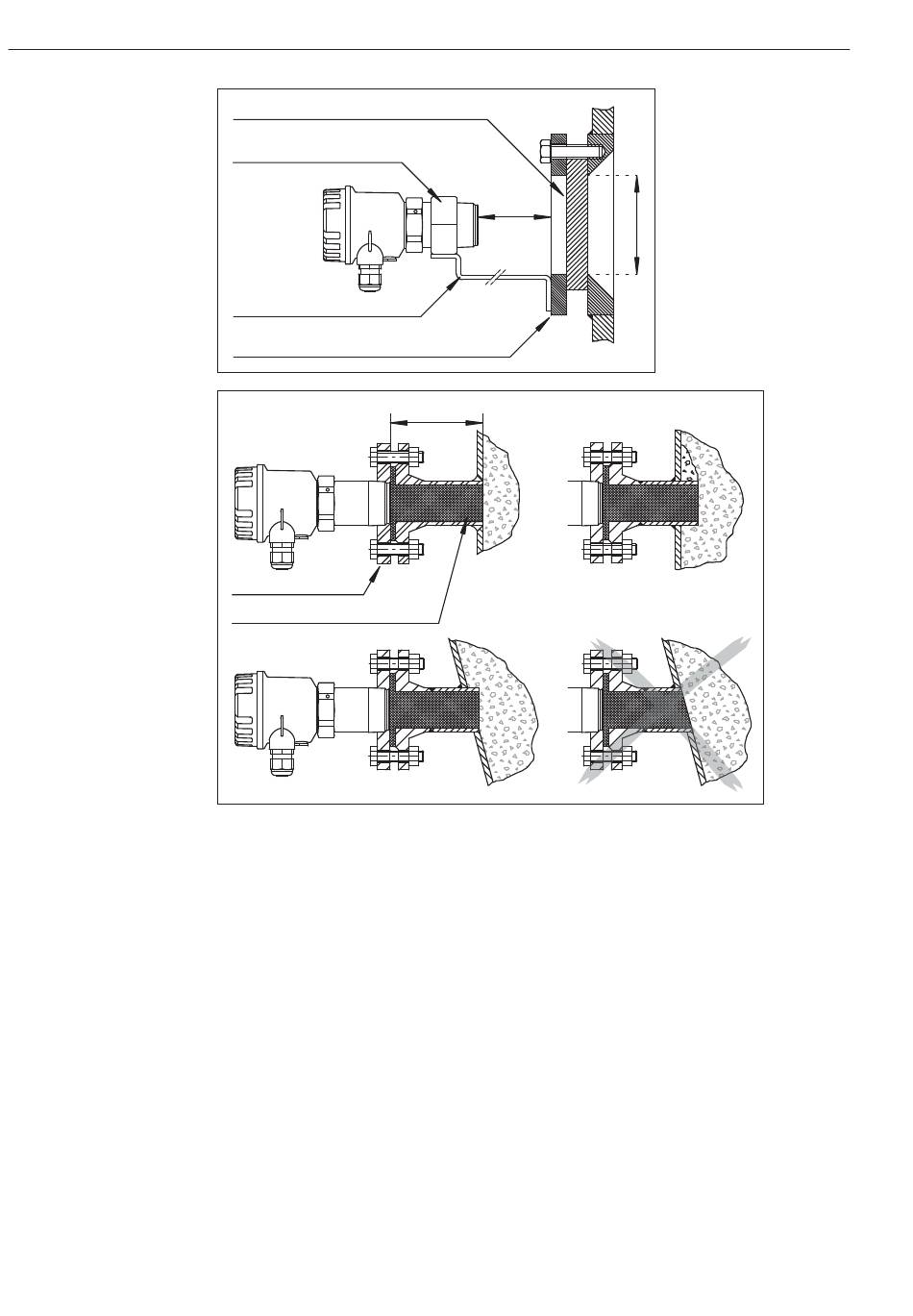

Winkelmontage am
Behälter *
1, 4
Flanschbefestigung mittels
Einschraubflansch und
Kunststoffstopfen *
5
12
Keramikscheibe (Aluminiumoxid)
Montageschelle *
2
Befestigungsarm *
1, 4
Montageflansch *
2
Montageflansch *
2
Kunststoffstopfen
*1 Es sind unterschiedliche Montageadapter (unter anderem für die Winkelmontage) als Sonderausstattung
lieferbar.
*2 Passende Montageschellen und Montageflansche sind als Zubehör erhältlich (Ausführungen und Maße
siehe "Zubehör").
*3 Der Abstand A richtet sich nach Nennweite des Montageflansches und der Temperatur an der Keramik-
scheibe. Um mögliche Signalabschwächungen zu vermeiden, empfehlen wir einen möglichst geringen
Abstand (zum Beispiel max. 40 mm bei DN50).
*4 Bei vibrierenden Prozessen sollte der FTR20 nicht durch ein Fenster oder Ähnliches detektieren, da
ansonsten unabhängig vom Schüttstrom die Bewegung des Fensters detektiert würde. Bei leicht vibrie-
renden Prozessen ist es zulässig, den Schüttgut-Bewegungsmelder fest mit dem Prozess zu verbinden.
*5 Zur Vermeidung von Kondensatbildung zwischen dem FTR20 und dem Kunststoffstopfen ist ein Druck-
ausgleichselement an geeigneter Stelle vorzusehen. Entsprechende Montageflansche mit integriertem
Druckausgleichselement sind auf Anfrage erhältlich.
Hinweis:
• Es sollte unbedingt ein Kunststoffstopfen vorgesehen werden, da sonst die Gefahr besteht, dass sich Schütt-
gut im Prozessstutzen sammeln und der FTR20 somit keine Bewegung mehr detektieren kann.
• Die maximale Länge L ist abhängig von der relativen Permittivität (DK-Wert) und der Wasseraufnahme des
Kunststoffmaterials. Bitte beachten Sie diesbezüglich die Herstellerangaben!
• Wir empfehlen als Material PTFE, hierbei kann die Länge bis zu 300 mm betragen.
A *
3
L
D
