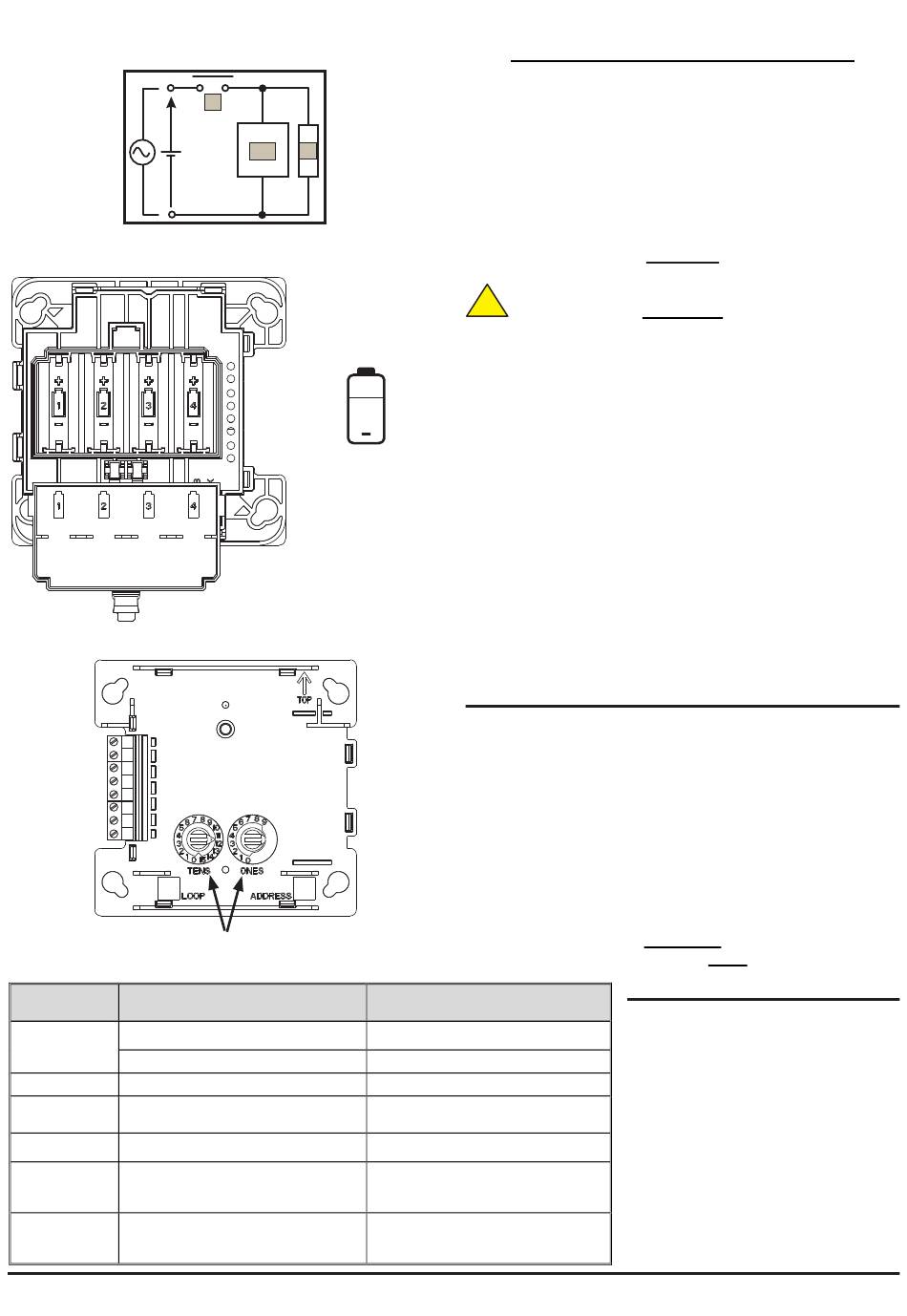

Figura 3: Conmutación de cargas inductivas
+
Figura 4: Parte trasera del módulo con
Compartimiento de batería y cubierta
Figura 5: Parte frontal del módulo con conmutadores de dirección
1
2
3
4
5
6
7
8
CONMUTADORES DE DIRECCIÓN ROTATIVOS
Tabla 2: LED de estado del módulo
Estado del Estado de LED
módulo
Inicialización en el Pulso verde largo
encendido
(sin fallo)
3 destellos de color verde
Falla Destella en ámbar cada 1 s.
Doble destello rojo/verde cada 14 s
No está
(o solo verde cuando se comunica).
funcionando
Doble destello verde/ámbar cada 14 s
Sinc
(o solo verde cuando se comunica).
Normal Controlado por el panel; puede ajustarse a
Rojo ENCENDIDO, Verde ENCENDIDO,
destello Verde periódico o APAGADO.
Inactivo
Doble destello ámbar/verde cada 14 s
(modo de baja
potencia)
N200-309-00
(i)
(iii) (ii)
OBSERVAR
POLARIDAD
Honeywell Life Safety Iberia, S.L. C/ Pau Vila, 15-19, 08911 Badalona (Barcelona) Espana
ADVERTENCIA: Conmutación de cargas inductivas
Vea la Figura 3. Las cargas inductivas pueden provocar sobretensiones
de conmutación, que pueden dañar los contactos del relé del módulo (i).
Para proteger los contactos del relé, conecte un Supresor de tensión
transitorio adecuado (iii) - por ejemplo 1N6284CA - a través de la
carga (ii) como se muestra en la Figura 3.
Como alternativa, para aplicaciones de CC sin supervisión, instale un
diodo con tensión de ruptura inverso superior a diez veces el tensión
del circuito.
La Figura 4 explica con detalle la instalación de la batería y la Figura 5
la ubicación de los interruptores de dirección.
Las baterías solo deben instalarse en el momento
!
Respete las precauciones del fabricante de baterías para
su uso y los requerimientos para su desecho.
Posible riesgo de explosión si se usa el tipo incorrecto
+
Si es necesario cambiar baterías, se deben reemplazar las 4
Si usa estos productos con baterías por periodos prolongados
a temperaturas menores de -20°C se puede reducir
considerablemente la vida de las baterías (hasta el 30% o superior)
Instalación del módulo: Retire los 2 tornillos de la cubierta frontal para
revelar el módulo de RF. Retire el módulo de RF de la caja trasera (vea
a continuación). Atornille la caja trasera en la posición deseada en la
pared, usando los accesorios provistos. Reinstale el módulo en la caja
(vea a continuación). Conecte las terminales según lo requerido por el
diseño del sistema. Reinstale la cubierta frontal para proteger el módulo.
Cómo retirar el módulo de la caja trasera: Afloje los 2 tornillos de
fijación, gire el módulo ligeramente en sentido de las manecillas del reloj
y levante para sacar. Invierta este proceso para reinstalar el módulo.
Aviso de extracción de la tapa frontal: En un sistema en
funcionamiento, se enviará un mensaje de alerta al CIE a través de la
pasarela cuando se retire la cubierta frontal de la caja trasera.
CONFIGURACIÓN DE LA DIRECCIÓN
Ajuste la dirección de lazo girando los dos interruptores rotatorios de
década en la parte frontal del módulo; use un destornillador para girar
las ruedas a la dirección deseada.
Excepto cuando se use el Protocolo avanzado (AP) (vea a
continuación), el módulo de E/S dual tomará dos direcciones de
módulo en el lazo; la dirección del módulo de entrada será el número
que se muestra en los interruptores (N), la dirección del módulo de
salida se incrementará en uno (N+1). Así que, para un panel con 99
direcciones, seleccione un número entre 01 y 98.
En el Protocolo avanzado (AP) hay direcciones disponibles en el
rango 01-159, dependiendo de la capacidad del panel (revise la
documentación del panel si desea información sobre esto).
Fije la dirección de lazo en el módulo antes de insertar las baterías
Significado
El dispositivo no está funcionando
(predeterminado de fábrica)
El dispositivo está funcionando
El dispositivo tiene un problema interno
El dispositivo está encendido y espera su
programación.
El dispositivo está encendido, programado
y trata de buscar/unirse a la red de RF.
Se establecieron las comunicaciones de
RF; el dispositivo funciona correctamente.
La red de RF puesta en funcionamiento
está en espera; se usa cuando la puerta de
enlace está desactivada.
Importante
de puesta en servicio.
Advertencia
No mezcle baterías de distintos fabricantes.
Importante

INDICADORES LED

El módulo de radio tiene un indicador LED
tricolor que muestra el estado del dispositivo
(vea la Tabla 2):
