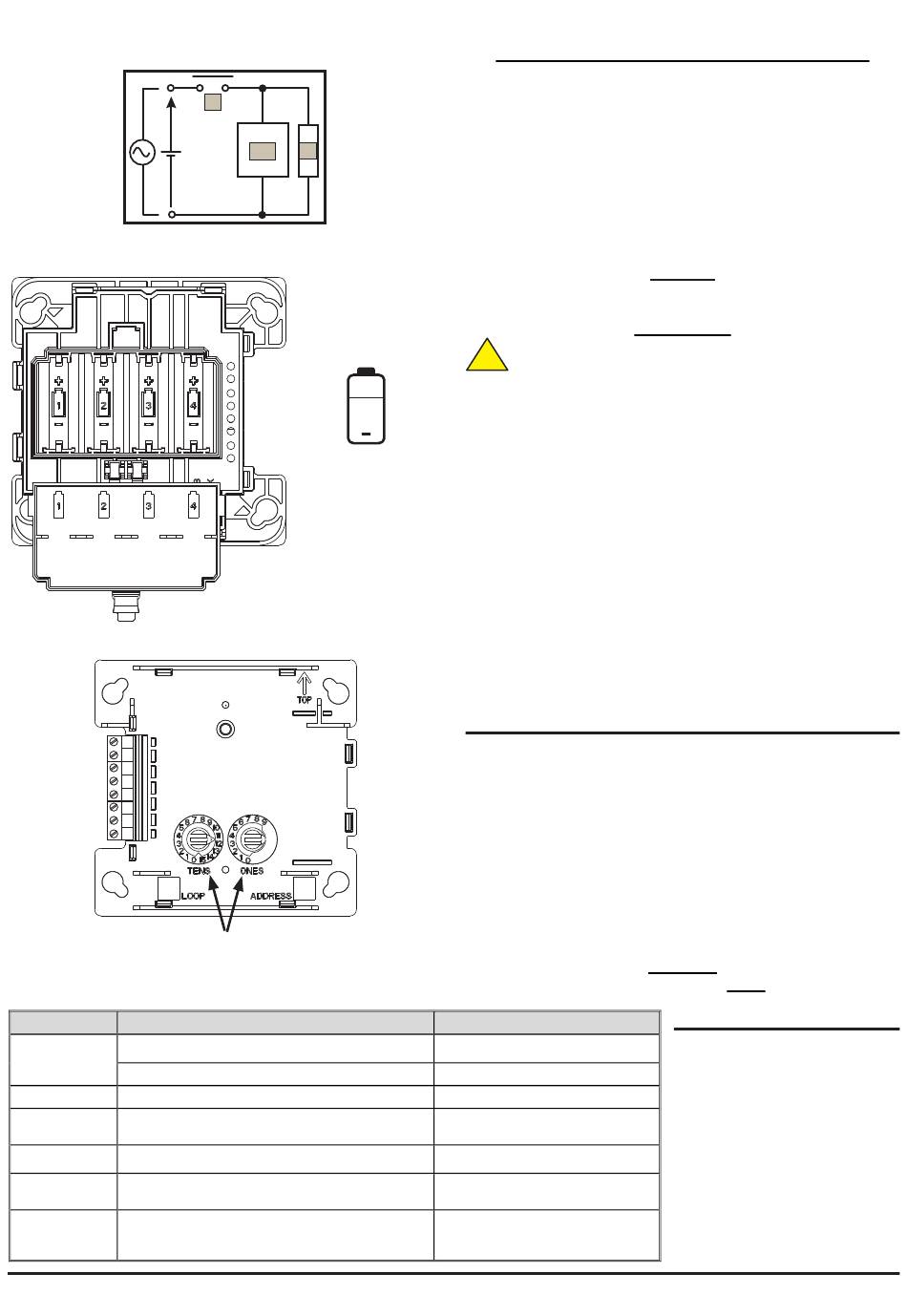

Figure 3 : Charges inductives de commutation
+
Figure 4 : Arrière du module avec
compartiment des piles et couvercle
Figure 5 : Face avant du module avec commutateurs d'adresse
1
2
3
4
5
6
7
8
COMMUTATEURS D'ADRESSE ROTATIFS
Tableau 2 : LED d'état du module
État du module
État LED
Initialisation à la
Longue impulsion verte
mise sous tension
(sans faute)
3 Vert clignote
Défaut
Clignotement ambre toutes les 1s.
Double clignotement rouge/vert toutes les 14 secondes
Non mis en
(ou tout simplement vert lorsque vous communiquez).
service
Double clignotement vert/ambre toutes les 14 secondes
Synchronisation
(ou tout simplement vert lorsque vous communiquez).
Normal
Contrôlé par le panneau ; peut être réglé sur Rouge ON,
Vert ON, Vert ON, clignotement périodique Vert ou OFF.
Veille
Double clignotement ambre/vert toutes les 14 secondes
(mode de faible
puissance)
N200-309-00
(i)
(iii)
(ii)
+
NOTEZ LA
POLARITÉ
Honeywell Life Safety SA, Liege Airport Business Park B50, 4460 Grâce-Hollogne - België
AVERTISSEMENT : Charges inductives de commutation
Voir Figure 3. Les charges inductives peuvent provoquer des
surtensions de commutation qui peuvent endommager les contacts de
relais du module (i).
Pour protéger les contacts du relais, connecter un suppresseur de
tension transitoire approprié (iii) - par exemple 1N6284CA - sur toute
la charge (ii) comme le montre la Figure 3.
On peut également, dans le cas des applications CC non surveillées,
monter une diode dont la tension de claquage inverse est 10 fois celle
du circuit.
Figure 4 détaille l'installation de la batterie et Figure 5 l'emplacement
des commutateurs d'adresse.
Les piles doivent seulement être installées
au moment de la mise en service
Respectez les consignes d'utilisation du fabricant
!
de la pile et les exigences de mise au rebut
Risque d'explosion possible en cas d'utilisation d'un type incorrect
Ne mélangez pas des piles de fabricants différents
Lors du changement des piles, les 4 devront être remplacées
L'utilisation de ces piles pendant de longues périodes à des
températures inférieures à -20°C peut réduire considérablement
leur durée de vie (jusqu'à 30 % ou plus)
Fixation du module : Retirez les 2 vis du capot avant pour dévoiler le
module RF. Retirez le module RF du boîtier arrière (voir ci-dessous).
Vissez le boîtier à l'endroit désiré sur le mur à l'aide des fixations
fournies. Remontez le module dans la boîte (voir ci-dessous). Câblez
les bornes enfichables conformément à la conception du système.
Remontez le capot avant pour protéger le module.
Retirez le module de la boîte arrière : Desserrez les 2 vis de fixation,
tournez légèrement le module dans le sens des aiguilles d'une montre et
retirez-le. Inversez ce processus pour remonter le module.
Avertissement de retrait d'appareil : Dans un système fonctionnel,
un message d'alerte sera envoyé à la CIE via la passerelle lorsque la
couverture avant sera retirée du boîtier arrière.
DÉFINITION DE L'ADRESSE
Réglez l'adresse de la boucle en tournant les deux commutateurs
décennaux rotatifs à l'avant du module à l'aide d'un tournevis pour
faire tourner les roues à l'adresse souhaitée.
Sauf en cas d'utilisation du protocole avancé (AP) (voir ci-dessous),
le module double E/S prend deux adresses de module sur la
boucle ; l'adresse du module d'entrée est le nombre indiqué sur les
commutateurs (N), l'adresse du module de sortie est incrémentée de
un (N+1). Ainsi, pour un panneau de 99 adresses, sélectionnez un
nombre entre 01 et 98.
Dans le protocole avancé (AP), des adresses dans la plage 01-159
sont disponibles, en fonction de la capacité du panneau (consultez la
documentation du panneau pour plus d'informations à ce sujet).
Réglez l'adresse de boucle sur le module Avant d'insérer les piles
Signification
L'appareil n'est pas mis en service
(réglage d'usine)
Mise en service de l'appareil
L'appareil a un problème interne
L'appareil est sous tension et attend
d'être programmé.
L'appareil est alimenté, programmé et
essaie de trouver/rejoindre le réseau RF.
Les communications RF sont établies ;
l'appareil fonctionne correctement.
Le réseau RF mis en service est en
veille ; utilisé lorsque la passerelle est
hors tension.
Important
Avertissement
Important
VOYANTS LED
Le module radio dispose d'un voyant
LED tricolore qui indique l'état de
l'appareil (voir Tableau 2):
I56-4294-002
