Tabelle 7: Übersicht verfügbarer Werkstoffe DN 15 - 25
Teile-Nr. Benennung
100 Gehäuse
131.1/.2 Druckmessstutzen
161 Gehäusedeckel
200 Spindel
350 Kegel
411 Dichtung
412.1/.2 O-Ring
412.3 O-Ring
580.1/.2 Kappe
620 Hubanzeige
700 Rohrleitung (Kapillarrohr)
950.1/.2 Feder
961 Handrad
16 von 48
4 Beschreibung der Armatur

4.8 Werkstoffe

DN 15 - 25
961
200
950.2
950.1
131.1
580.1

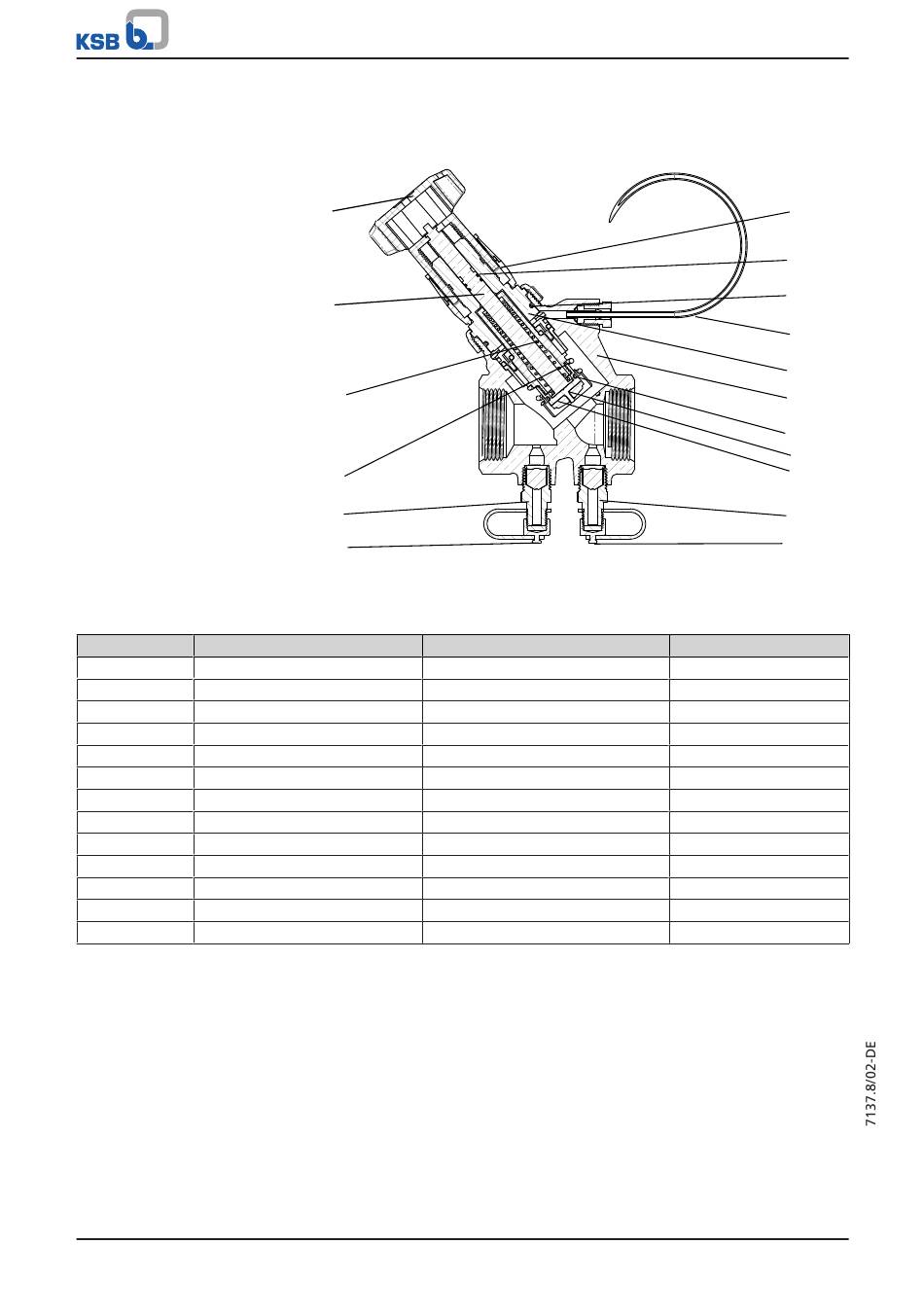

Abb. 2: Schnittbild DN 15 - 25
Werkstoff
CW602N
CW617N
CW602N
CW617N
CW617N
EPDM Perox 80SH
EPDM 70
EPDM Perox
CW617N
Glasfaserverstärkter Kunststoff
Kupfer
AISI302
Glasfaserverstärkter Kunststoff
BOA-Control DPR
620
412.1
412.2
700
161
100
412.3
350
411
131.2
580.2
Bemerkung
-
-
-
-
-
-
-
-
Rot (580.1), blau (580.2)
-
-
-
-
