EX-
EX
EX
-
-
41252
41252
41252
JUMPER EINSTELLUNG & ANSCHLÜSSE:
DB9M:
Seriell 9 Pin D-SUB Stecker (S1 und S2):
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION :
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es grosse
Unterschiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen sie das Slotblech, stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es sich um
den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows ME/2000/XP/Vista & 7:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\NETMOS\98XX" und dann das Verzeichnis ihres Betriebssystems "WINME"
"WIN2000"
"WINXP"
"WINXP_64"
"Vista32"
"WIN7_64" in das jeweilige Feld für die Quelle/Pfad ein und klicken sie auf >weiter<.
Windows sucht nun nach den Treibern in dem angegebenen Verzeichnis. Folgen sie
den Anweisungen des Hardwareassistenten und beenden sie die Installation. Sollte
Windows noch weitere neue Hardware erkennen wiederholen sie die oben angegebe-
nen Schritte. Wichtig! Starten Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue "PCI Ports" z.B. (COM3) sehen. Wenn
Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
Windows Server 200x:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\NETMOS\98XX" und dann das Verzeichnis ihres Betriebssystems für Server
2000: "WIN2000" für Server 2003: "WINXP" oder "WINXP_64" und für Server 2008:
"Vista32" oder "Vista64" in das jeweilige Feld für die Quelle/Pfad ein und klicken sie
auf >weiter<. Windows sucht nun nach den Treibern in dem angegebenen Verzeichnis.
Folgen sie den Anweisungen des Hardwareassistenten und beenden sie die Installati-
on. Sollte Windows noch weitere neue Hardware erkennen wiederholen sie die oben
angegebenen Schritte. Wichtig! Starten Sie Windows nach der Installation neu.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
41252
41252
41252
TREIBER INSTALLATION :
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start<>Ausführen< geben sie "compmgmt.msc" ein und klicken sie
Signal
Pin
Signal
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue "PCI Ports" z.B. (LPT2) oder (Com3)
DTR
7
RTS
sehen. Wenn Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
8
CTS
ÄNDERN DER PORT NUMMER:
DSR
9
RI
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
LINUX:
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung
geben. Bitte halten sie sich an die Installationsanweisung für Standard IO Ports ihrer
Linux Version, und an die allgemeinen Hinweise im Linux Verzeichnis auf der Treiber
CD. In einigen Versionen wird die Karte automatisch beim Start Installiert.
MS-DOS:
Kopieren Sie das File von der CD (z.B. D:\IO\NETMOS\98XX\ DOS\NmDosln.exe) auf
Ihre Festplatte. Ergänzen Sie die „AUTOEXEC.BAT" mit folgender Zeile:
NmDosln -a -r
Beim hochfahren des Betriebssystem DOS wird nun die EX-41252 als COM3 und COM4
eingetragen. Der IRQ wird vom System-BIOS vergeben und kann nicht verändert werden.
"Vista64"
"WIN7_32"
oder
Deutsch
Deutsch
Deutsch
S2
S1
The EX-41252 is a plug & play 32-Bit high-speed serial RS-232 expansion card for the
PCI-bus. The EX-41252 provide you two 9 pin high speed RS-232 serial ports. The EX-
41252 design utilizes the 16C550 UART which incorporates the latest in high speed
interface technology. It supports motherboards with 32- and 64-Bit Bus and 5- and
3.3Volt PCI-bus power. It is not possible to change the address or IRQ settings manu-
ally because they will be obtained automatically by the system BIOS and operating
system. If you need you can set +5V or +12V to four different pins from the two connec-
tors (POS System). The EX-41252 is a small form factor card with a 3.15inch bracket.
Compatibility:
Operating system:
Connections:
Extent of delivery: EX-41252, 9 Pin cable, Driver CD, English manual
Certificates:
On the EX-41252 you can configure +5V or +12V to four different pins from the 9 pin male
connector :
Attention !! Only change if you really need +5Volt or +12Volt for the peripheral device. For
normal use, don't change the jumper or your hardware can be damaged.
JP2 & JP6:
(S1 + S2)
JP8:
J4:
3
User Manual
User Manual
Vers. 2.1 / 26.07.10

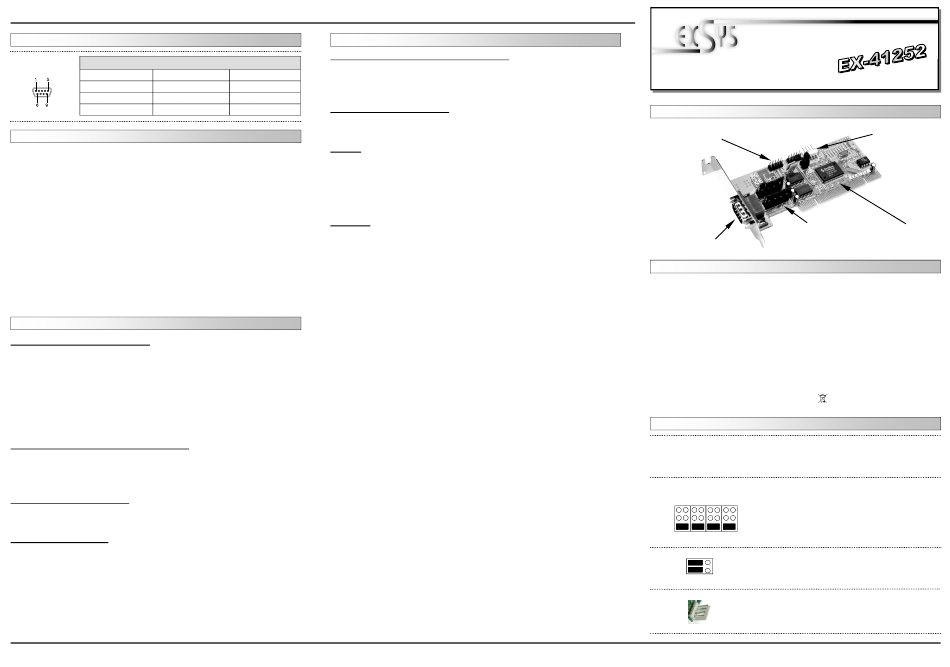

LAYOUT :
9 Pin male via extension cable
Serial connector
+5V or +12V setting
9 Pin male
to the 9 Pin male
connector
Serial connector
DESCRIPTION & TECHNICAL INFORMATION :
PCI & PCI-X, 3,3Volt & 5Volt, 33Mhz
DOS/ME/2000/XP/Vista/7/Server200x/(Linux by OS)
2 x 9 pin D-SUB serial male connector
CE CE CE CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
JUMPER SETTING & CONNECTORS:
Attention!! You can only choose one voltage at a time!
+5V: +5V to the selected pin
+5V
+12V: +12V to the selected pin
+12V
DIS: No power to any pin (default)
Dis
Pin 1
Pin 8
Pin 9
Pin 4
+5V
JP6 set to PCI = +5 or +12V from PCI BUS
+12V
JP6 set to AUX = +5 or +12V from PC power supply
PCI AUX
If JP8 is set to AUX the J4 must be connected with pc
1 +5V
power supply! Please make sure you connect the plug in
2 GND
the right direction. Never connect or release the plug
3 GND
4 +12V
while the PC power is on!
4
Connector for the
Power Supply
(+5V or +12V)
Serial Chip 16C550
with 16-Byte buffer
and PCI-Bridge
