Installieren des Geräts
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
5.
6.
20
Befestigen Sie die Erdungsklemme der Stromquelle mit einem Ringkabelschuh
Nr. 10 und einer Schraube Nr. 10-32 am Erdungsanschluss des Geräts. Achten
Sie darauf, dass der Kabelschuh mit einem Anzugsmoment von 2,4 N·m (21
lbf·in) angezogen wird.
Ringkabelschuh Nr. 10
1
Schraube Nr. 10-32
2
Anschluss von einer externen Stromquelle
3
-Erdungsanschluss
4

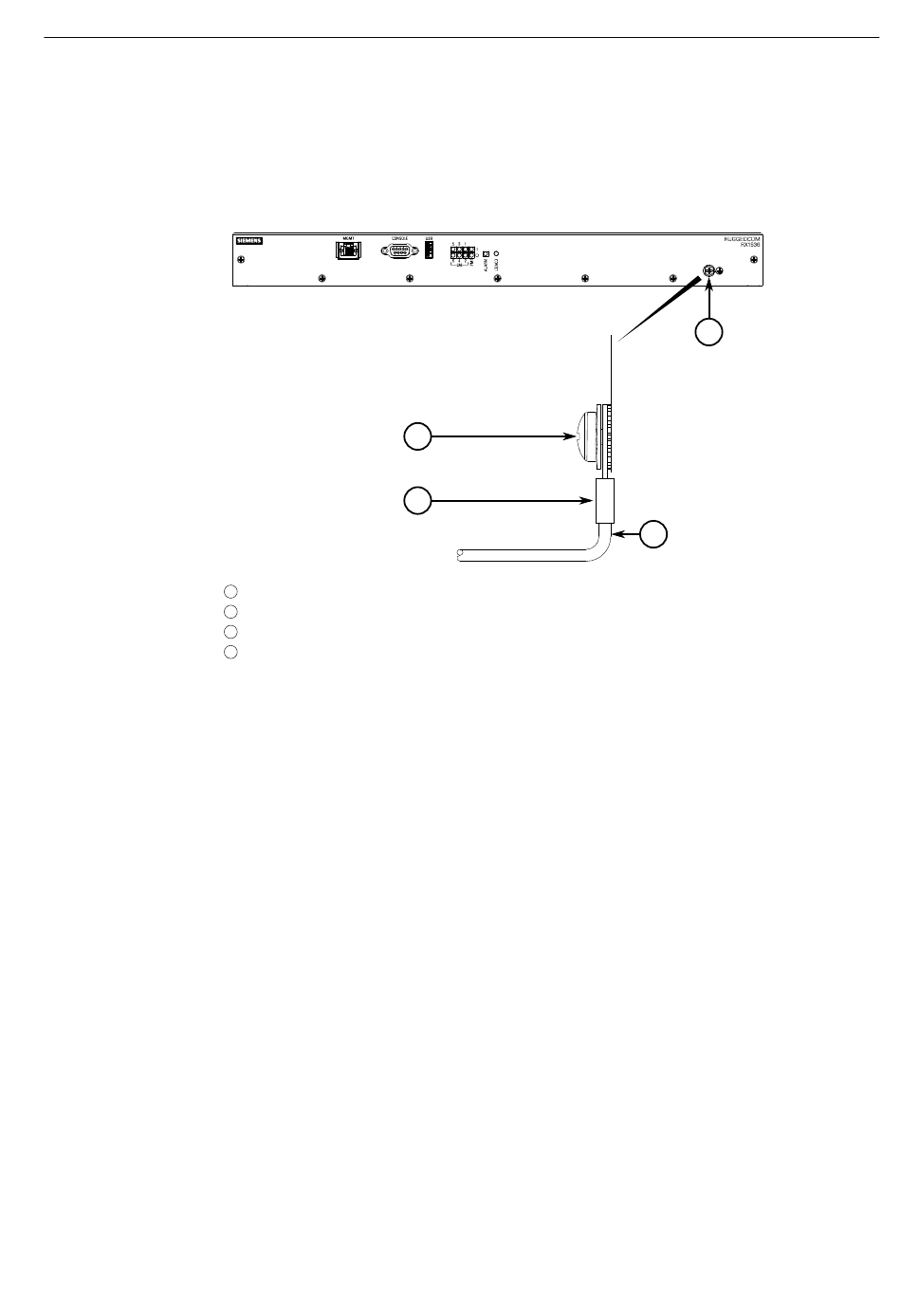

Abbildung 2.14
-Erdungsanschluss
Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme. Dies ist bei
48-VDC und -48-VDC-Netzgeräten obligatorisch.
1
2
4
3
RUGGEDCOM RX1536
