Installieren des Geräts
2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
1.
14
Verbinden Sie den Klemmenblock für die Spannungsversorgung mit dem Gerät.
Europäische Reihenklemme (Euroblock)
1
Plusklemme/spannungsführend (+/L)
2
Erdungsklemme
3
Klemme für Minuspol/Neutralleiter (-/N)
4

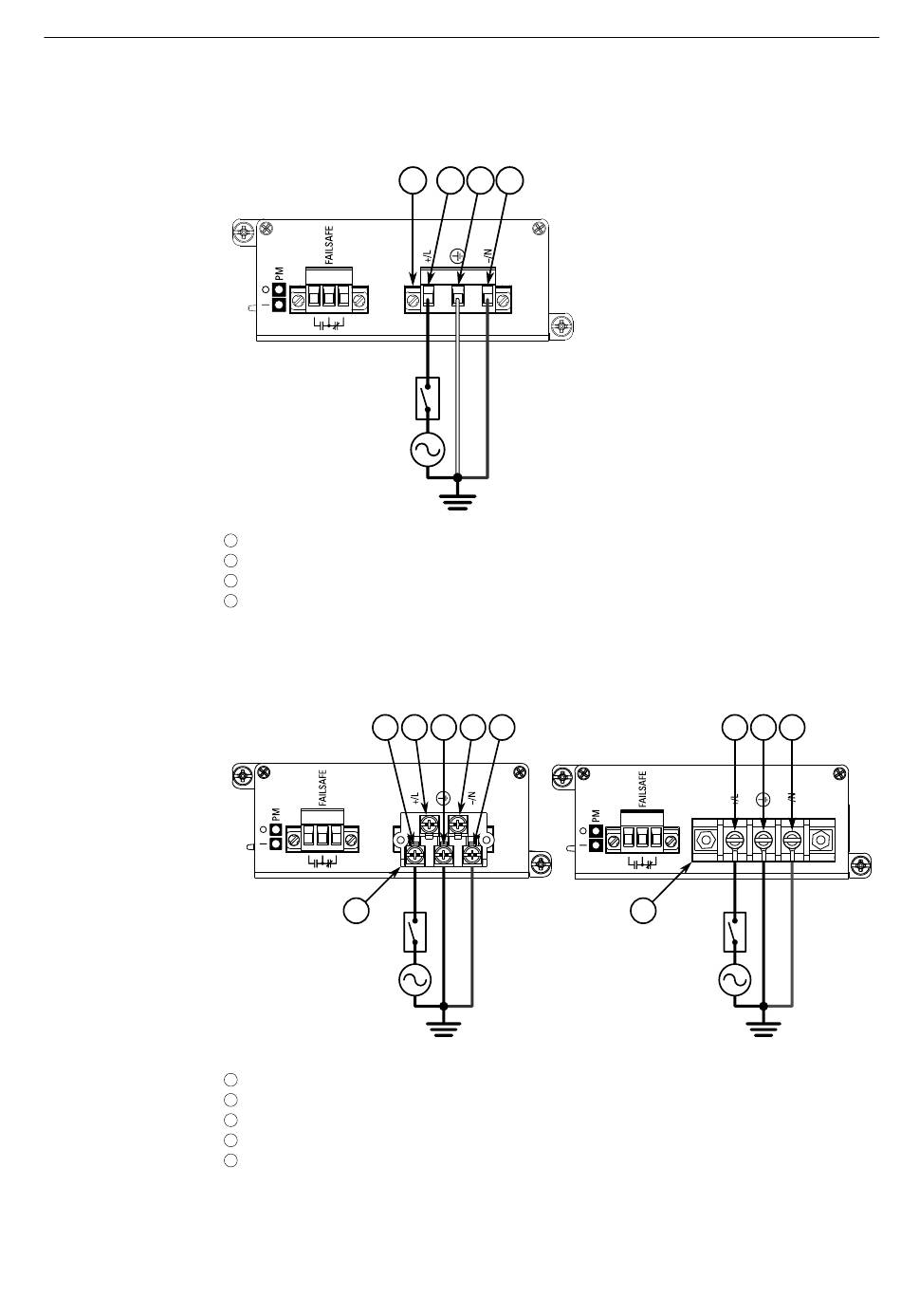

Abbildung 2.5
Verdrahtung von AC-Reihenklemmen – Europäische Reihenklemme
(Euroblock) für HIP-Netzteile
4
2
Nicht angeschlossen
1
Abnehmbare Schraubklemmleiste
2
Nicht abnehmbare Schraubklemmleiste
3
Plusklemme/spannungsführend (+/L)
4
Erdungsklemme
5
1
2
3
4
1
5
1
6
4
5
6
3
RUGGEDCOM RX1536
Montagehandbuch, 04/2022, C79000-G8900-1488-04
