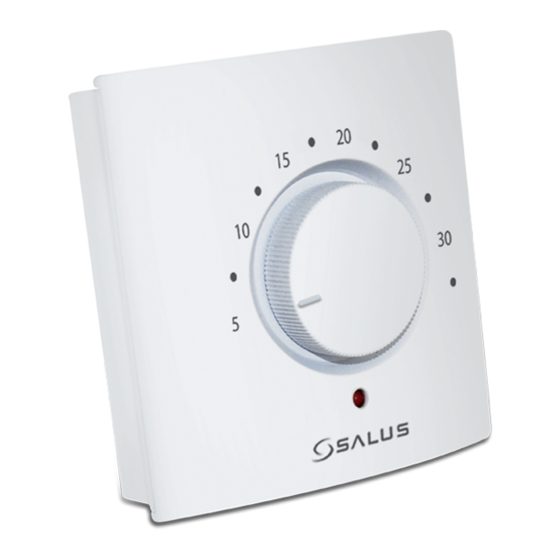

Salus Controls ERT20TXB Bedienungsanleitung

Elektronischer Funkthermostat
Modell: ERT20TXB
RXRT510
SR868
SPE868
B E D I E N U N G S A N L E I T U N G
Produktkonformitat
Dieses Produkt erfüllt die wesentlichen Anforderungen der EMC 2014/30/EU, LVD
2014/35/EU, RED 2014/53/EU und RoHS 2011/65/EU. Den vollständigen Text der EU
Komformitätserklärung können Sie auf www.saluslegal.com einsehen.
868.0-868.6MHz; <13dBm
Sicherheitsinformationen
Das Produkt muss gemäß der EU- und der nationalen Richtlinien verwendet
werden. Nur für eine Verwendung in Innenräumen. Halten Sie Ihr Gerät
vollständig trocken. Dieses Produkt muss von einer fachlich geeigneten Person
gemäß sämtlicher EU- und nationalen Richtlinien installiert werden.
Installation
Die optimale Position für das Thermostat ERT20TXB ist ungefähr 1,5 m
über dem Fußboden. Diese sollte an einem Ort montiert werden, an dem
das Thermostat zugänglich, ausreichend beleuchtet und keinen extremen
Temperaturen oder Zugluft ausgesetzt ist. Montieren Sie das Thermostat
nicht an Außenwänden, über einem Heizkörper oder an einem Ort, an dem
es direkt dem Sonnenlicht ausgesetzt ist.
1
Befestigen Sie die Rückplatt an der
Wand und achten dabei auf die
Pfeilausrichtung.
2
Legen sie die beiden AA Batterien ein,
bei Ersteinrichtung fahren sie auf Seite
4/5 fort.
3
Sobald die Verbindung besteht schie-
ben Sie den Thermostat einfach von
oben auf die Rückplatte auf.
Anschlussplan für verdrahtete Empfänger
230 V
volt free
Anschlussklemme Beschreibung
NO Potentialfreier Ausgang
COM Potentialfreier Eingang
L Phase 230 V AC
N Nullleiter (N) 230V
ON OFF
AUTO MANUAL
ON OFF
AUTO MANUAL
SYNCHRONISATION (VERBINDEN) DER STEUEREINHEIT MIT DEM
EMPFÄNGER RXRT510
Grün an Heizanforderung
Rot an
Empfänger aus
Rot blinkend Funksuche
Damit eine zuverlässige Kommunikation zwischen den beiden Geräten
aufgebaut werden kann, ist es wichtig, dass der Empfänger mit dem
Sender verbunden wird. Bitte folgen Sie der unten stehenden Anleitung,
damit die korrekte Konfiguration der Einheiten sichergestellt wird.
