Maico MA 25 Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für MA 25:
- Benutzerhandbuch (41 Seiten) ,
- Gebrauchsanweisung (22 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Maico MA 25
Inhaltszusammenfassung für Maico MA 25
-
Seite 1: Inhaltsverzeichnis
Gebrauchsanweisung MA 25 MAICO Inhalt S e i t e 1. Einleitung 2. Beschreibung 3. Die ersten Schritte 4. So werden die Tests durchgeführt 4.1 Prüfung über Kopfhörer 4.2 Batteriebetrieb 5. Hinweise für die Pflege des Gerätes 6. Lösungen bei eventuell auftretenden Störungen 7. -
Seite 2: Einleitung
Medizinproduktegesetzes hergestellt. Es trägt das CE-Zeichen und entspricht damit den neuesten Qualitäts- und Sicherheitsanforderungen. Bei der Gestaltung des MA 25 haben wir besonderen Wert auf die einfache und irrtumsfreie Bedienung des Gerätes gelegt. Diese Gebrauchsanweisung soll Ihnen das Kennenlernen der Funktionen des MA 25 so leicht wie möglich machen. -
Seite 3: Beschreibung
Das MA 25 wird netzunabhängig mit einer 9 V Blockbatterie betrieben. Ein Steckernetzteil für stationären Betrieb ist als Sonderzubehör erhältlich. Die Tests können beim MA 25 mit einem Dauer-, Wobbel- oder Pulston über Kopfhörer durchgeführt werden. Das Schnelltestaudiometer MA 25 bietet für Luftleitung zehn Testfrequenzen von... -
Seite 4: Die Ersten Schritte
Gebrauchsanweisung MA 25 MAICO Die ersten Schritte Der Betrieb des MA 25 sollte in einem ruhigen Raum erfolgen, um die audiometrischen Messungen so wenig wie möglich durch Störschall zu beeinflussen. Elektromedizinische Geräte, die starke elektromagnetische Felder abgeben (z.B. Mikrowellen-Bestrahlungsgeräte), können die Funktion des Audiometers beeinträchtigen und dürfen deshalb nicht in unmittelbarer Nähe betrieben... - Seite 5 = Anschluß Steckernetzteil Bild 3 Rückseite des MA 25 mit Anschlußbuchsen Schalten Sie das MA 25 durch Rechtsdrehung des linken Knopfes (Pegelsteller) ein. Die grüne Ton-Anzeigelampe leuchtet auf. Sie zeigt an, daß der Testton wiedergegeben wird. Falls die grüne Anzeigelampe nicht leuchtet, kann es sein, daß...
-
Seite 6: So Werden Die Tests Durchgeführt

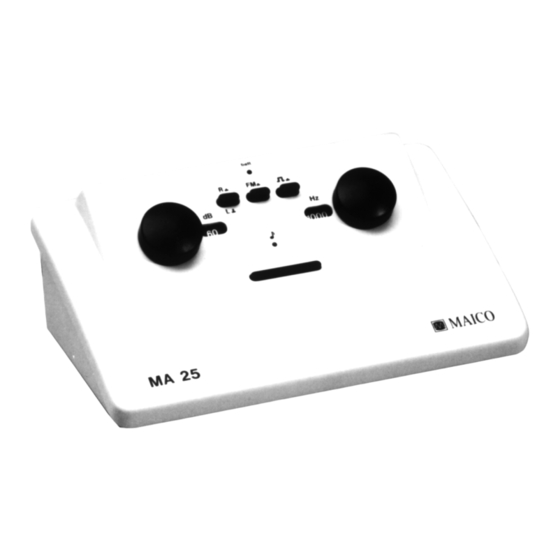

= Kanal rechts / links = Wobbelton ein / aus 1000 = Pulston ein / aus = Ton-Anzeigelampe = Frequenzanzeige = Frequenzsteller = Unterbrechertaste MAICO MA 25 Bild 6 Vorderansicht des MA 25 mit Bedien- und Kontrollelementen GEBA25D.06a.wpd 850102/7 05/06... - Seite 7 Gebrauchsanweisung MA 25 MAICO Frequenzen einzeln testen. Man beginnt bei 1 kHz, stellt danach die höheren und am Schluß die tiefen Frequenzen ein. Mit dem rechten Drehknopf werden die Frequenzen eingestellt. Mit der Unterbrechertaste kann der Prüfton unterbrochen werden. Die grüne Ton-Anzeigelampe...
-
Seite 8: Auswahl Des Testsignals
ÿ “pulsen” lassen, d.h. der Ton wird automatisch in schnellem Rhythmus ein- und ausgeschaltet. Der Pulston wird durch Drücken der Taste ein- und ausgeschaltet. Bedienelemente des MA 25: = Wobbelton ein / aus 1000 = Pulston ein / aus MAICO... -
Seite 9: Batteriebetrieb
Gebrauchsanweisung MA 25 MAICO 4.2 Batteriebetrieb Das MA 25 wird mit einer 9 V Alkali Mangan Blockbatterie betrieben. Die Lebensdauer der Batterie beträgt durchschnittlich 150 Stunden. Es ist daher sinnvoll, das Gerät nach jedem Test abzuschalten. Dies erfolgt durch das Drehen des Pegelstellers an den linken Anschlag. -
Seite 10: Hinweise Für Die Pflege Des Gerätes
Gebrauchsanweisung MA 25 MAICO Hinweise für die Pflege des Gerätes Vor der Reinigung den Netzstecker ziehen! Für die Reinigung des Gerätes und des Kopfhörers benutzen Sie ein weiches Tuch, das Sie ein wenig mit warmem Seifenwasser oder einem milden Reinigungsmittel anfeuchten; es darf kein Alkohol oder Spiritus verwendet werden. -
Seite 11: Lösungen Bei Eventuell Auftretenden Störungen
Gebrauchsanweisung MA 25 MAICO Lösungen bei eventuell auftretenden Störungen Sollten Sie während eines Testablaufes einmal feststellen, daß Ihr Gerät nicht einwandfrei arbeitet, prüfen Sie bitte folgende Punkte: Testton fehlt, grüne Ton-Anzeigelampe leuchtet nicht: Unterbrechertaste drücken. Wenn grüne Ton-Anzeigelampe leuchtet und Ton hörbar ist, ist das Gerät als Tongeber geschaltet. Soll es im Unterbrecherbetrieb arbeiten, so muß... -
Seite 12: Technische Daten Und Zubehör
Gebrauchsanweisung MA 25 MAICO Technische Daten und Zubehör Das Audiometer MA 25 ist ein aktives, diagnostisches Medizinprodukt entsprechend der Klasse IIa der EU Richtlinie 93/42/EWG (Medizinprodukte). Audiometerklasse: A 4 nach EN 60 645-1 Test-Frequenzen: 250 Hz, 500 Hz, 750 Hz, 1 kHz, 1,5 kHz, 2 kHz, 3 kHz,... -
Seite 13: Zulässige Umgebungsbedingungen
Gebrauchsanweisung MA 25 MAICO Zulässige Umgebungs- bedingungen: + 15 ... + 35 C (Betrieb) + 5 ... + 50 C (Lagerung) Max. Luftfeuchte 90 % (Lagerung und Betrieb) Maße: B x H x T: 24 x 9,5 x 17 cm... - Seite 14 Gebrauchsanweisung MA 25 MAICO Kalibrierwerte: Hörer Telephonics TDH 39 Andruckkraft 4,0 ... 5,0 N Frequenz [Hz] Äquivalenter Bezugsschwellenpegel Schalldämmung [dB] gemäß ISO 389 - 1 gemessen mit Kuppler nach IEC 303 [dB] (re 20 25,5 11,5 1000 1500 2000 3000...
-
Seite 15: Garantie, Wartung Und Kundendienst
Gebrauchsanweisung MA 25 MAICO Garantie, Wartung und Kundendienst Für das Schnelltestaudiometer MA 25 gewähren wir, entsprechend den Bedingungen des Garantiescheins, 2 Jahr Garantie. Instandsetzungen des Gerätes dürfen nur durch uns oder durch eine von uns ausdrücklich dazu autorisierte Stelle erfolgen. Von Versuchen, eventuelle Störungen selbst zu beseitigen oder Fachunkundige damit zu beauftragen, raten wir dringend ab. -
Seite 16: Sicherheitsbestimmungen
Gebrauchsanweisung MA 25 MAICO Sicherheitsbestimmungen 9.1 Elektrische Sicherheit: Das Audiometer MA 25 ist ein batteriebetriebenes Kleinspannungsgerät. Das Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen bestimmt. 9.2 Meßsicherheit: Um die Meßsicherheit des Gerätes zu gewährleisten, ist eine jährliche meßtechnische Kontrolle vorgeschrieben. -
Seite 17: Subjektive Geräte-Checkliste
Gebrauchsanweisung MA 25 MAICO Checkliste für subjektive Audiometer-Überprüfung - Ohr- und Kopfpolster der Kopfhörer reinigen - Falls nötig alle Leitungen entwirren Gerätetyp:............- Sind die Ohrpolster der Kopfhörer unbeschädigt ? Wenn nein --> erneuern Hersteller:............- Sind Stecker und Zuleitungen frei von Beschädigungen ? - Sind alle Bedienelemente leichtgängig zu betätigen ? -
Seite 18: Konformitätserklärung
Gebrauchsanweisung MA 25 MAICO Konformitätserklärung Wir, die MAICO Diagnostic GmbH Salzufer 13/14, 10587 Berlin erklären in alleiniger Verantwortung, daß das Produkt Schnelltestaudiometer MA 25 beginnend mit der Seriennummer 681 8025 auf die sich diese Erklärung bezieht, den grundlegenden Anforderungen der EU - Richtlinie 93/42 EWG über Medizinprodukte entspricht. - Seite 19 Gebrauchsanweisung MA 25 MAICO Im Interesse des technischen Fortschritts behalten wir uns Änderungen vor. MAICO Diagnostic GmbH Salzufer 13/14, 10587 Berlin Tel.: 030/70 71 46 20 Fax: 030/70 71 46 99 Zum Lonnenhohl 5 D-44319 Dortmund Telefon (0231) 92 53 14 - 0...
