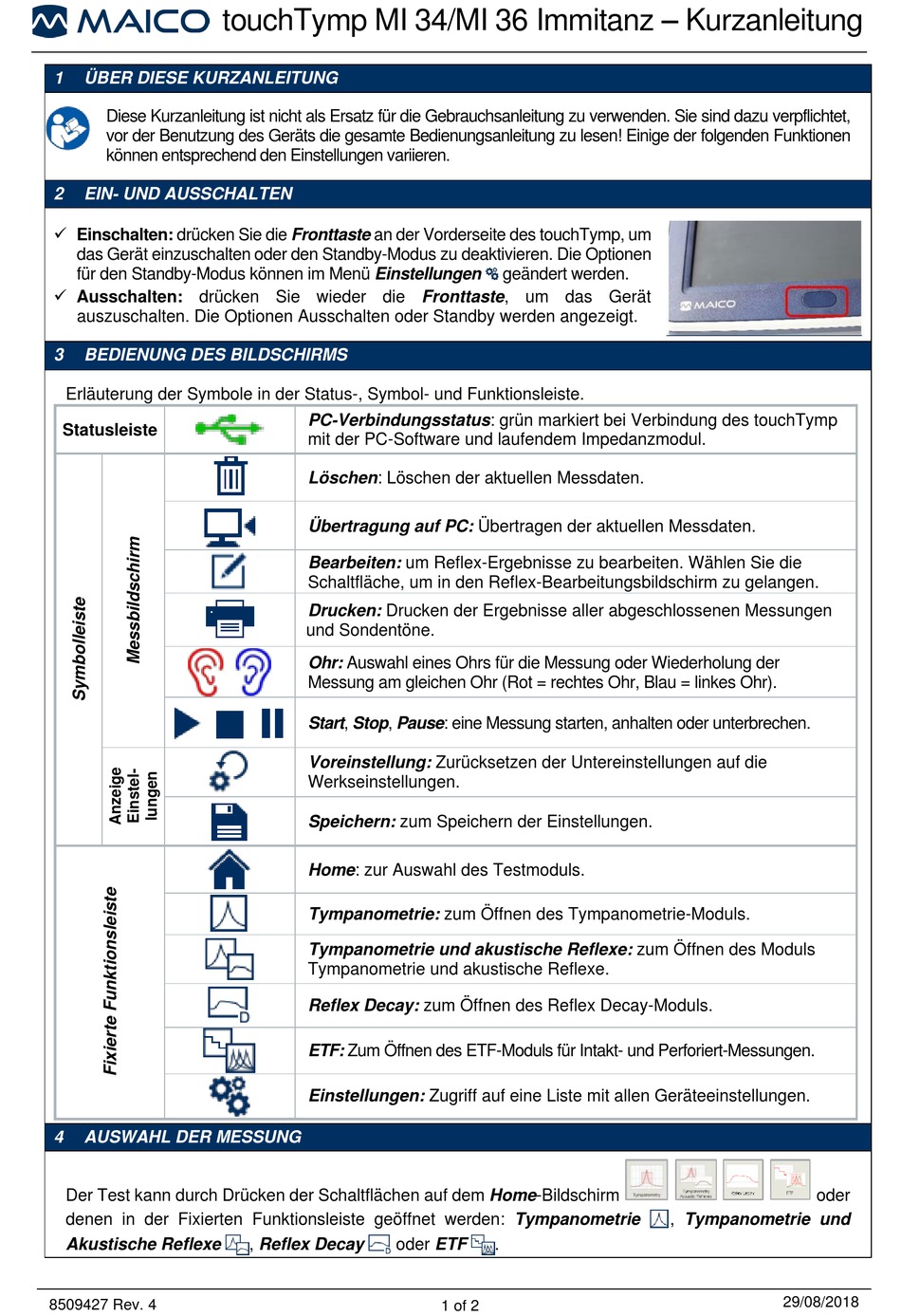

Maico touchTymp MI 34 Kurzanleitung
Quicklinks
1
ÜBER DIESE KURZANLEITUNG
Diese Kurzanleitung ist nicht als Ersatz für die Gebrauchsanleitung zu verwenden. Sie sind dazu verpflichtet,
vor der Benutzung des Geräts die gesamte Bedienungsanleitung zu lesen! Einige der folgenden Funktionen
können entsprechend den Einstellungen variieren.
2
EIN- UND AUSSCHALTEN
Einschalten: drücken Sie die Fronttaste an der Vorderseite des touchTymp, um
das Gerät einzuschalten oder den Standby-Modus zu deaktivieren. Die Optionen
für den Standby-Modus können im Menü Einstellungen
Ausschalten: drücken Sie wieder die Fronttaste, um das Gerät
auszuschalten. Die Optionen Ausschalten oder Standby werden angezeigt.
3
BEDIENUNG DES BILDSCHIRMS
Erläuterung der Symbole in der Status-, Symbol- und Funktionsleiste.
Statusleiste
4
AUSWAHL DER MESSUNG
Der Test kann durch Drücken der Schaltflächen auf dem Home-Bildschirm
denen in der Fixierten Funktionsleiste geöffnet werden: Tympanometrie
Akustische Reflexe
8509427 Rev. 4
touchTymp MI 34/MI 36 Immitanz – Kurzanleitung
PC-Verbindungsstatus: grün markiert bei Verbindung des touchTymp
mit der PC-Software und laufendem Impedanzmodul.
Löschen: Löschen der aktuellen Messdaten.
Übertragung auf PC: Übertragen der aktuellen Messdaten.
Bearbeiten: um Reflex-Ergebnisse zu bearbeiten. Wählen Sie die
Schaltfläche, um in den Reflex-Bearbeitungsbildschirm zu gelangen.
Drucken: Drucken der Ergebnisse aller abgeschlossenen Messungen
und Sondentöne.
Ohr: Auswahl eines Ohrs für die Messung oder Wiederholung der
Messung am gleichen Ohr (Rot = rechtes Ohr, Blau = linkes Ohr).
Start, Stop, Pause: eine Messung starten, anhalten oder unterbrechen.
Voreinstellung: Zurücksetzen der Untereinstellungen auf die
Werkseinstellungen.
Speichern: zum Speichern der Einstellungen.
Home: zur Auswahl des Testmoduls.
Tympanometrie: zum Öffnen des Tympanometrie-Moduls.
Tympanometrie und akustische Reflexe: zum Öffnen des Moduls
Tympanometrie und akustische Reflexe.
Reflex Decay: zum Öffnen des Reflex Decay-Moduls.
ETF: Zum Öffnen des ETF-Moduls für Intakt- und Perforiert-Messungen.
Einstellungen: Zugriff auf eine Liste mit allen Geräteeinstellungen.
, Reflex Decay
geändert werden.
oder ETF
.
1 of 2
oder
, Tympanometrie und
29/08/2018
Verwandte Anleitungen für Maico touchTymp MI 34
Inhaltszusammenfassung für Maico touchTymp MI 34
- Seite 1 MI 34/MI 36 Immitanz – Kurzanleitung ÜBER DIESE KURZANLEITUNG Diese Kurzanleitung ist nicht als Ersatz für die Gebrauchsanleitung zu verwenden. Sie sind dazu verpflichtet, vor der Benutzung des Geräts die gesamte Bedienungsanleitung zu lesen! Einige der folgenden Funktionen können entsprechend den Einstellungen variieren.
- Seite 2 -Symbol, oben rechts auf der Schaltfläche, zeigt die Benutzeraktion an. Für weitere Informationen kontaktieren Sie Ihren lokalen Vertriebshändler oder MAICO Diagnostics GmbH, Sickingenstr. 70-71, 10553 Berlin, Deutschland Tel.:+49 30 70 71 46-50 • Fax: +49 30 70 71 46-99 • E-mail: sales@maico.biz • Internet: www.maico.biz 29/08/2018 8509427 Rev.
