Como Capturar Imagens De Slo - Optos Monaco P200TE Benutzerhandbuch

Capítulo 3 – Como...

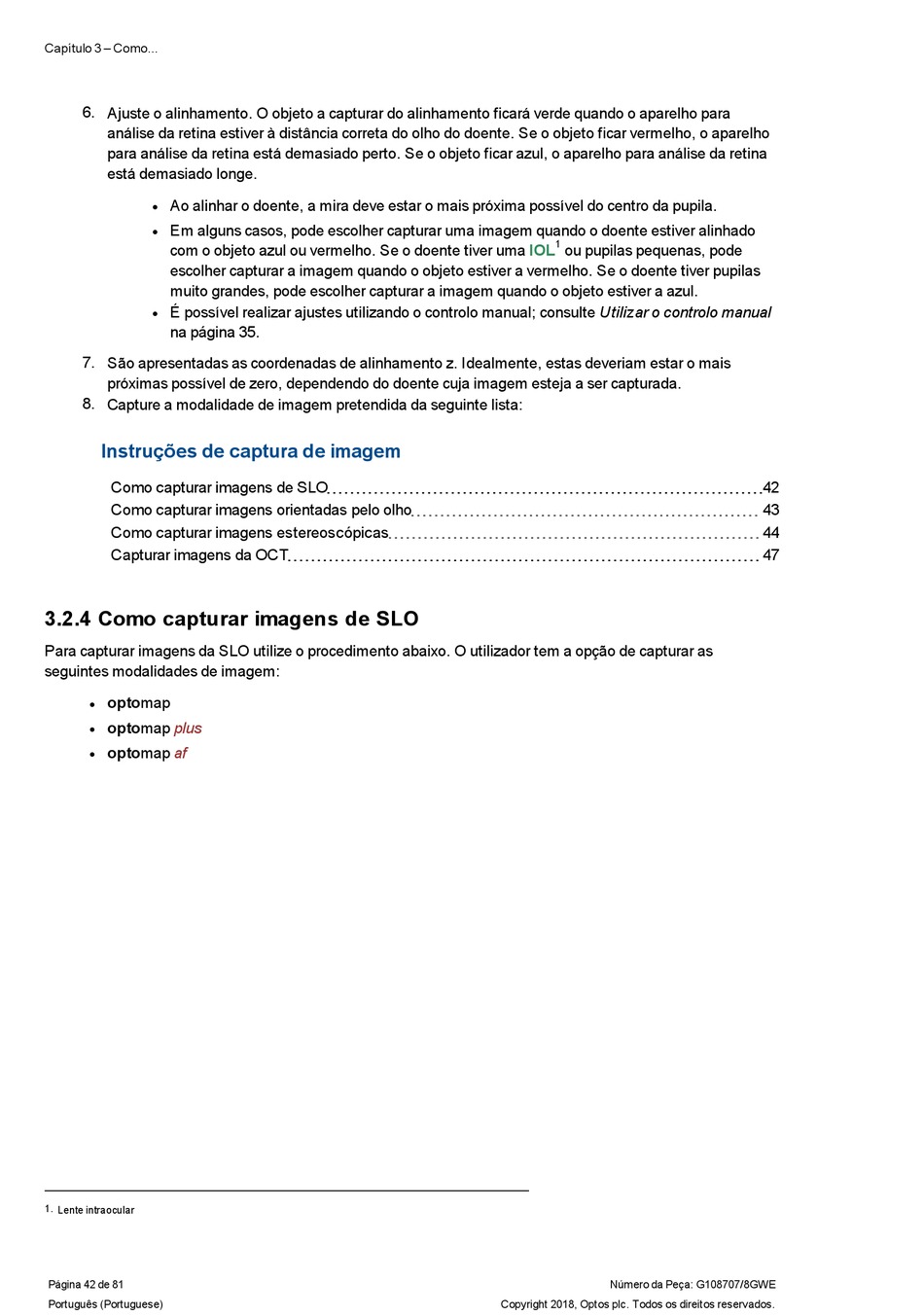

6. Ajuste o alinhamento. O objeto a capturar do alinhamento ficará verde quando o aparelho para
análise da retina estiver à distância correta do olho do doente. Se o objeto ficar vermelho, o aparelho
para análise da retina está demasiado perto. Se o objeto ficar azul, o aparelho para análise da retina
está demasiado longe.
Ao alinhar o doente, a mira deve estar o mais próxima possível do centro da pupila.
l
Em alguns casos, pode escolher capturar uma imagem quando o doente estiver alinhado
l
com o objeto azul ou vermelho. Se o doente tiver uma
escolher capturar a imagem quando o objeto estiver a vermelho. Se o doente tiver pupilas
muito grandes, pode escolher capturar a imagem quando o objeto estiver a azul.
É possível realizar ajustes utilizando o controlo manual; consulte Utilizar o controlo manual
l
na página 35 .
7. São apresentadas as coordenadas de alinhamento z. Idealmente, estas deveriam estar o mais
próximas possível de zero, dependendo do doente cuja imagem esteja a ser capturada.
8. Capture a modalidade de imagem pretendida da seguinte lista:
Instruções de captura de imagem

Como capturar imagens de SLO

Como capturar imagens orientadas pelo olho
Como capturar imagens estereoscópicas
Capturar imagens da OCT
3.2.4 Como capturar imagens de SLO
Para capturar imagens da SLO utilize o procedimento abaixo. O utilizador tem a opção de capturar as
seguintes modalidades de imagem:
opto map
l
opto map plus
l
af
opto map
l
1. Lente intraocular
Página 42 de 81
Português (Portuguese)
1
IOL ou pupilas pequenas, pode
Número da Peça: G108707/8GWE
Copyright 2018, Optos plc. Todos os direitos reservados.
