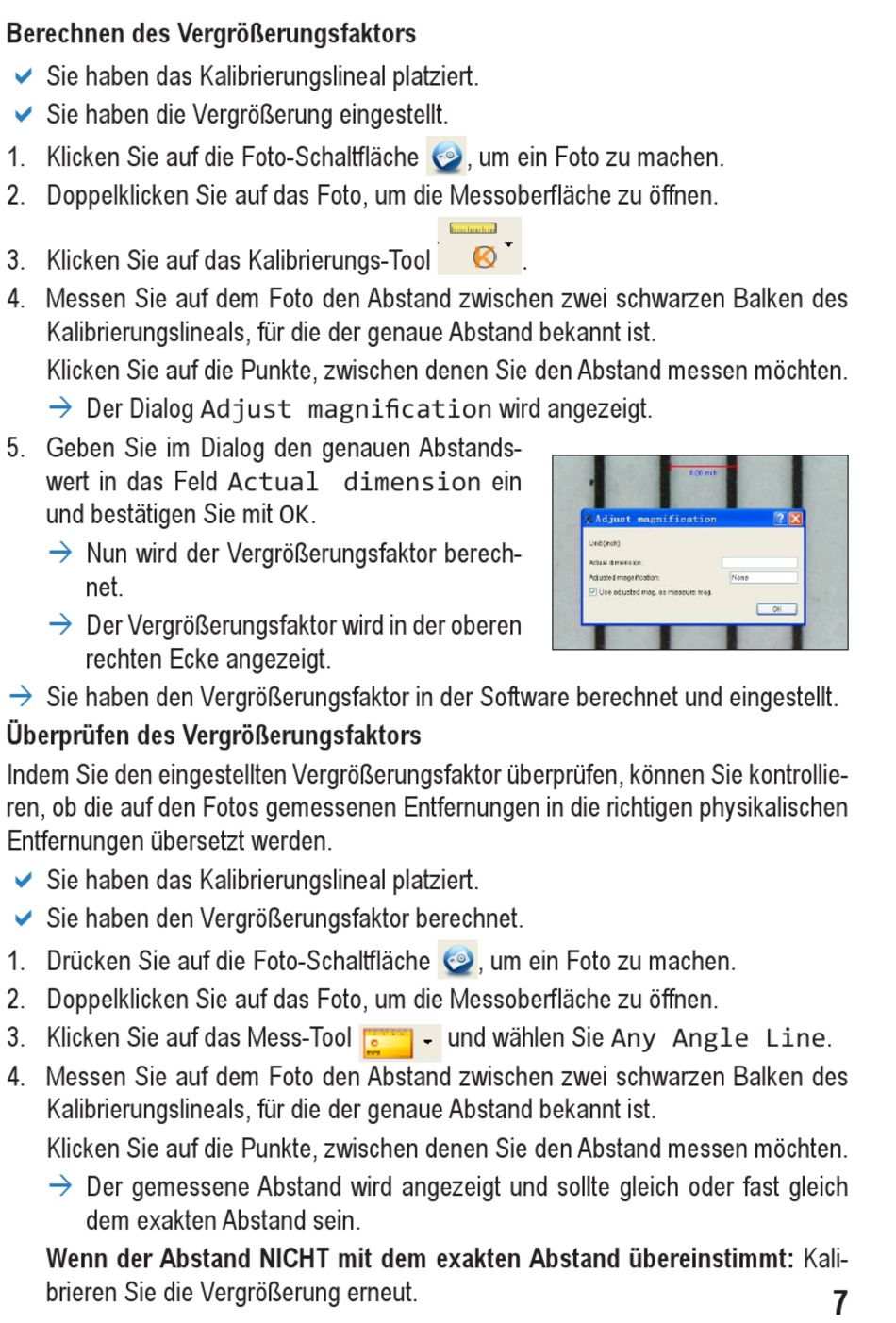

TOOLCRAFT Digimicro LAB 3.0 Softwareanleitung Seite 7

Berechnen des Vergrößerungsfaktors
2
Sie haben das Kalibrierungslineal platziert.
D
Sie haben die Vergrößerung eingestellt.
D
1. Klicken Sie auf die Foto-Schaltfläche
2. Doppelklicken Sie auf das Foto, um die Messoberfläche zu öffnen.
3. Klicken Sie auf das Kalibrierungs-Tool
4. Messen Sie auf dem Foto den Abstand zwischen zwei schwarzen Balken des
Kalibrierungslineals, für die der genaue Abstand bekannt ist.
Klicken Sie auf die Punkte, zwischen denen Sie den Abstand messen möchten.
Der Dialog Adjust magnification wird angezeigt.
Æ
5. Geben Sie im Dialog den genauen Abstands-
wert in das Feld Actual dimension ein
und bestätigen Sie mit OK.
Nun wird der Vergrößerungsfaktor berech-
Æ
net.
Der Vergrößerungsfaktor wird in der oberen
Æ
rechten Ecke angezeigt.
Sie haben den Vergrößerungsfaktor in der Software berechnet und eingestellt.
Æ
Überprüfen des Vergrößerungsfaktors
3
Indem Sie den eingestellten Vergrößerungsfaktor überprüfen, können Sie kontrollie-
ren, ob die auf den Fotos gemessenen Entfernungen in die richtigen physikalischen
Entfernungen übersetzt werden.
Sie haben das Kalibrierungslineal platziert.
D
Sie haben den Vergrößerungsfaktor berechnet.
D
1. Drücken Sie auf die Foto-Schaltfläche
2. Doppelklicken Sie auf das Foto, um die Messoberfläche zu öffnen.
3. Klicken Sie auf das Mess-Tool
4. Messen Sie auf dem Foto den Abstand zwischen zwei schwarzen Balken des
Kalibrierungslineals, für die der genaue Abstand bekannt ist.
Klicken Sie auf die Punkte, zwischen denen Sie den Abstand messen möchten.
Der gemessene Abstand wird angezeigt und sollte gleich oder fast gleich
Æ
dem exakten Abstand sein.
Wenn der Abstand NICHT mit dem exakten Abstand übereinstimmt: Kali-
brieren Sie die Vergrößerung erneut.
, um ein Foto zu machen.
.
, um ein Foto zu machen.
und wählen Sie Any Angle Line.
7
