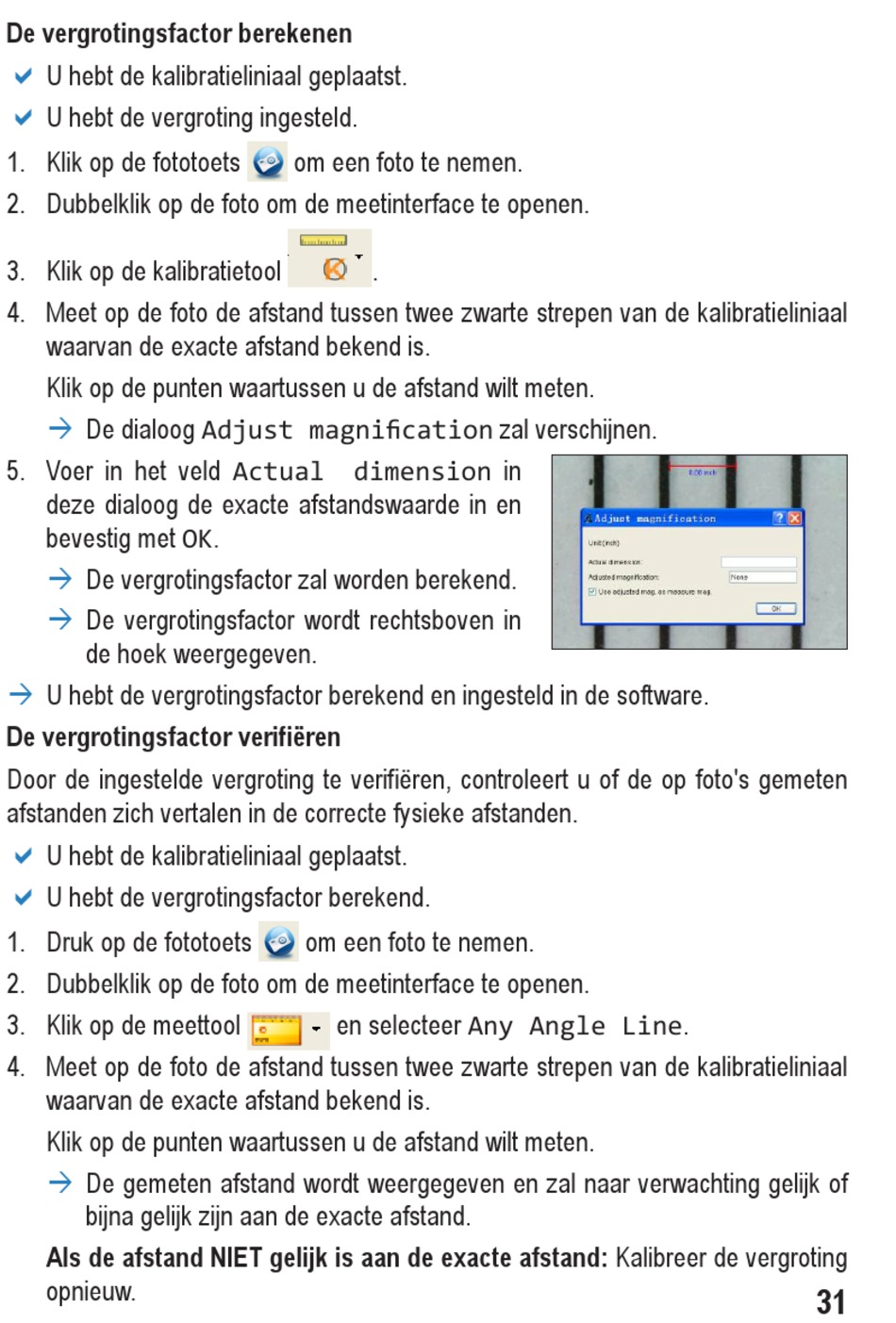

TOOLCRAFT Digimicro LAB 3.0 Softwareanleitung Seite 31

De vergrotingsfactor berekenen
2
U hebt de kalibratieliniaal geplaatst.
D
U hebt de vergroting ingesteld.
D
1. Klik op de fototoets
2. Dubbelklik op de foto om de meetinterface te openen.
3. Klik op de kalibratietool
4. Meet op de foto de afstand tussen twee zwarte strepen van de kalibratieliniaal
waarvan de exacte afstand bekend is.
Klik op de punten waartussen u de afstand wilt meten.
De dialoog Adjust magnification zal verschijnen.
Æ
5. Voer in het veld Actual dimension in
deze dialoog de exacte afstandswaarde in en
bevestig met OK.
De vergrotingsfactor zal worden berekend.
Æ
De vergrotingsfactor wordt rechtsboven in
Æ
de hoek weergegeven.
U hebt de vergrotingsfactor berekend en ingesteld in de software.
Æ
De vergrotingsfactor verifiëren
3
Door de ingestelde vergroting te verifiëren, controleert u of de op foto's gemeten
afstanden zich vertalen in de correcte fysieke afstanden.
U hebt de kalibratieliniaal geplaatst.
D
U hebt de vergrotingsfactor berekend.
D
1. Druk op de fototoets
2. Dubbelklik op de foto om de meetinterface te openen.
3. Klik op de meettool
4. Meet op de foto de afstand tussen twee zwarte strepen van de kalibratieliniaal
waarvan de exacte afstand bekend is.
Klik op de punten waartussen u de afstand wilt meten.
De gemeten afstand wordt weergegeven en zal naar verwachting gelijk of
Æ
bijna gelijk zijn aan de exacte afstand.
Als de afstand NIET gelijk is aan de exacte afstand: Kalibreer de vergroting
opnieuw.
om een foto te nemen.
.
om een foto te nemen.
en selecteer Any Angle Line.
