TOOLCRAFT 1713198 Bedienungsanleitung
Verwandte Anleitungen für TOOLCRAFT 1713198
Inhaltszusammenfassung für TOOLCRAFT 1713198

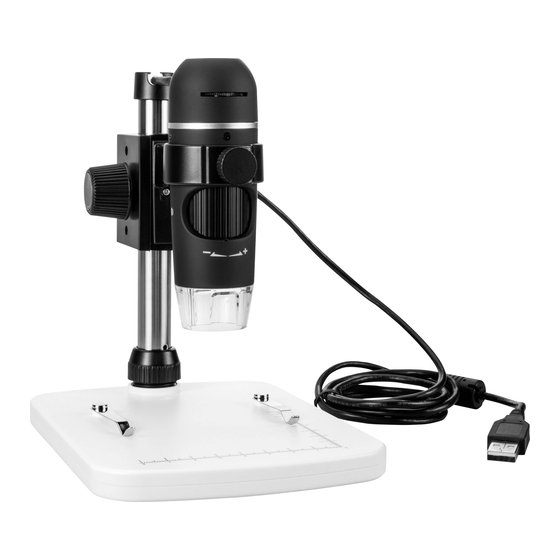

- Seite 1 Bedienungsanleitung Mikroskopkamera Digimicro PROFI Best.-Nr. 1713198 Seite 2 - 15 Operating Instructions Digital Microscope Camera PRO Item No. 1713198 Page 16 - 28...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Einführung ................................3 Symbol-Erklärungen ............................3 Bestimmungsgemäße Verwendung ........................3 Lieferumfang ................................4 Eigenschaften und Funktionen ..........................4 Systemvoraussetzung ............................4 Sicherheitsanweisungen ............................5 a) Allgemein ...............................5 b) Mikroskop ..............................6 c) Kabel ................................6 d) Schutz vor Staub ............................6 Bedienelemente ..............................7 Einrichten des Mikroskops ...........................7 10. Scharfstellen des Mikroskops ..........................8 11. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, Vielen Dank für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Status zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Betriebsanleitung beachten! Diese Bedienungsanleitung ist Teil dieses Produkts. -
Seite 4: Lieferumfang
4. Lieferumfang • Hauptgerät mit USB-Kabel • Standfuß • Software-CD • Kalibrierlineal • Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5. Eigenschaften und Funktionen • 20 x – 200 x variable Vergrößerung • Kamera: 5,0 Megapixel (Hardwareauflösung) •... -
Seite 5: Sicherheitsanweisungen
7. Sicherheitsanweisungen Lesen Sie die wichtigen Informationen und die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. -
Seite 6: B) Mikroskop
b) Mikroskop • Untersuchen Sie keine Objekte, die Temperaturen außerhalb des angegebenen Betriebstemperaturbereichs des Produkts aufweisen. • Plötzliche Temperaturänderungen können dazu führen, dass sich im Inneren des Mikroskops Tau bildet – wie im kalten Winter in einen warmen Raum. Legen Sie es in eine Handtasche oder eine Plastiktüte, um Temperaturänderungen zu verlangsamen. • Richten Sie das Objektiv des Mikroskops nicht lange auf die Sonne oder starkes Licht. Starkes Licht kann die lichtempfindliche Elektronik beschädigen. • Setzen Sie die Karte nicht mit Gewalt in den Steckplatz ein, da dies das Mikroskop und die microSD- Speicherkarte beschädigen kann. -
Seite 7: Bedienelemente
8. Bedienelemente A4 A6 USB-Kabelführung Halter mit Halterclips LED Helligkeitsregelung USB 2.0 Typ-A-Kabel Verriegelung des Grobfokussierens A10 Arretierung der Armhöhenverstellung Grobfokussierrad A11 Säule Verriegelung des Mikroskophalters A12 Befestigungsschraube der Säule Feinfokussierrad A13 Standfuß LED-Lichtquelle / Kameraobjektiv 9. Einrichten des Mikroskops Nehmen Sie das Mikroskop vorsichtig aus der Verpackung und stellen Sie es auf einer stabilen, flachen Oberfläche auf. Der Standfuß kann Spuren auf empfindlichen Oberflächen hinterlassen. Stellen Sie sicher, dass die Säule (A11) vollständig eingesetzt und mit der Säulenbefestigungsschraube (A12) gesichert ist. -
Seite 8: Scharfstellen Des Mikroskops
10. Scharfstellen des Mikroskops Decken Sie das Mikroskop nicht ab, wenn es in Gebrauch ist. • Legen Sie das zu untersuchende Objekt auf die Ablage (A8) . Wenn Sie Dias oder ähnliches anschauen wollen, befestigen Sie sie mit den Clips auf der Ablage. •... -
Seite 9: Verbindung Des Mikroskops Mit Einem Computer
11. Verbindung des Mikroskops mit einem Computer • Verbinden Sie das USB 2.0-Kabel des Mikroskops (A9) mit einem freien USB 2.0-Anschluss an Ihrem Computer. • Sie können das lose Kabel an der USB-Kabelführung (A1) befestigen. 12. Software-Installation a) Windows ® •... -
Seite 10: Microcapture Plus Software
13. MicroCapture Plus Software a) Übersicht B1 Menüpunkte - File (Datei) > Photos oder Videos Folder (Foto- oder Video-Ordner): Ort der aufgenommenen Bilder - Options (Optionen) > Resolution (Auflösung): Ändern der Auflösung der aufgenommenen Bilder - Options (Optionen) > Date /Time (Datum/Uhrzeit): Ein-/Ausblenden des Datums-/Uhrzeitstempel auf einem Foto oder in einem Video - Options (Optionen) >... -
Seite 11: Fotos Aufnehmen
b) Fotos aufnehmen • Stellen Sie das Mikroskop so ein, dass das Kameraobjektiv (A7) nahe am Objekt liegt und auf dieses zeigt. • Stellen Sie sicher, dass sich das zu untersuchende Objekt unter dem Objektiv befindet. • Während Sie den Bildvorschaubereichs (B4) betrachten, stellen Sie das Bild scharf. • Um ein Bild aufzunehmen, wählen Sie den Kamera-Shortcut oder drücken Sie die Schnappschuss-Taste. -
Seite 12: E) Bildmesswerkzeuge
e) Bildmesswerkzeuge Um die Genauigkeit der Messwerkzeuge sicherzustellen, kalibrieren Sie zuerst Ihr Mikroskop. Informationen dazu finden Sie im Abschnitt „Kalibrieren des Mikroskops“. Doppelklicken Sie auf ein Bild im Fenster für gespeicherte Bilder (B7), um auf das Menü zum Messen zuzugreifen, und wählen Sie dann das Symbol zum Messen. •... -
Seite 13: Kalibrieren Des Mikroskops
14. Kalibrieren des Mikroskops • Fokussieren Sie das Mikroskop auf das Kalibrierungslineal. • Drehen Sie den Feintrieb, bis das Bild scharf wird. • Stellen Sie die Position des Mikroskops ein, dass das Bild auf die XY-Hilfslinien ausgerichtet ist. Doppelklicken Sie auf ein Bild im Fenster für gespeicherte Bilder (B7) , um die um auf das Menü zum Messen zuzugreifen, und wählen Sie dann das Symbol zum Kalibrieren. -
Seite 14: Starke Und Geringe Vergrößerung
15. Starke und geringe Vergrößerung • Hohe Vergrößerung (1,5 mm Sichtfeld): Drehen Sie das Feinfokussierrad (A6) ganz nach rechts und drehen Sie dann langsam zurück, bis das Bild scharfgestellt ist. • Geringe Vergrößerung (6 mm Sichtfeld): Drehen Sie das Feinfokussierrad (A6) ganz nach links und drehen Sie dann langsam zurück, bis das Bild scharfgestellt ist. -
Seite 15: Technische Daten
18. Technische Daten Betriebsspannung ..........5 V / DC, 1 A (über USB 2.0) Verbindung ............USB 2.0 (Typ A) Bildsensor ............5 MP (Hardwareauflösung) Video / Standbildauflösung .......2592x1944, 2320x1744, 2048x1536, 1920x1080, 1280x1024 Pixel Fokusbereich ............0 mm bis 150 mm (manueller Fokus) Vergrößerung ............20 x – 200 x Bildformat ............JPG Videoformat ............AVI Weißabgleich ...........Automat... - Seite 29 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2018 by Conrad Electronic SE.
