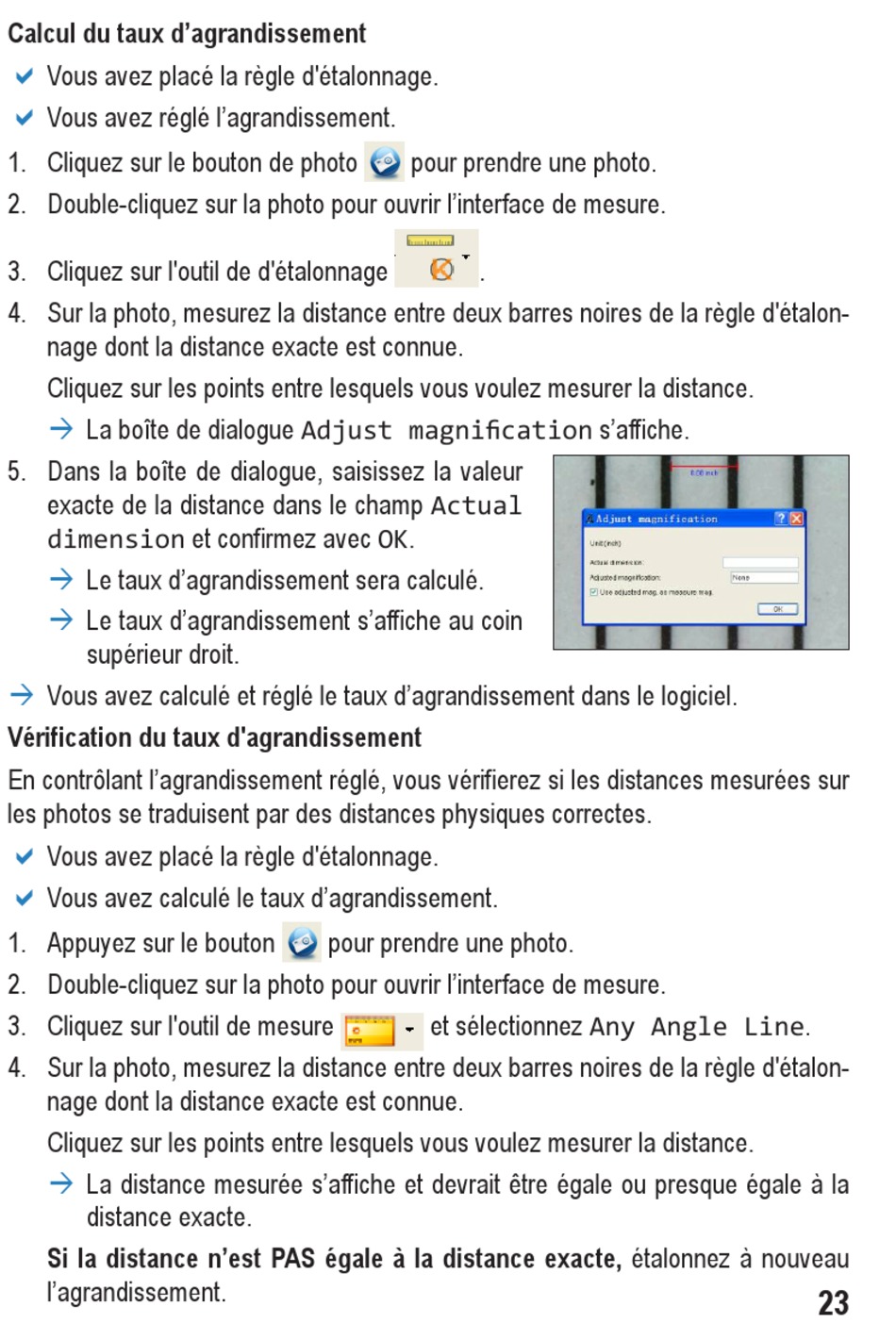

Calcul du taux d'agrandissement
2
Vous avez placé la règle d'étalonnage.
D
Vous avez réglé l'agrandissement.
D
1. Cliquez sur le bouton de photo
2. Double-cliquez sur la photo pour ouvrir l'interface de mesure.
3. Cliquez sur l'outil de d'étalonnage
4. Sur la photo, mesurez la distance entre deux barres noires de la règle d'étalon-
nage dont la distance exacte est connue.
Cliquez sur les points entre lesquels vous voulez mesurer la distance.
La boîte de dialogue Adjust magnification s'affiche.
Æ
5. Dans la boîte de dialogue, saisissez la valeur
exacte de la distance dans le champ Actual
dimension et confirmez avec OK.
Le taux d'agrandissement sera calculé.
Æ
Le taux d'agrandissement s'affiche au coin
Æ
supérieur droit.
Vous avez calculé et réglé le taux d'agrandissement dans le logiciel.
Æ
Vérification du taux d'agrandissement
3
En contrôlant l'agrandissement réglé, vous vérifierez si les distances mesurées sur
les photos se traduisent par des distances physiques correctes.
Vous avez placé la règle d'étalonnage.
D
Vous avez calculé le taux d'agrandissement.
D
1. Appuyez sur le bouton
2. Double-cliquez sur la photo pour ouvrir l'interface de mesure.
3. Cliquez sur l'outil de mesure
4. Sur la photo, mesurez la distance entre deux barres noires de la règle d'étalon-
nage dont la distance exacte est connue.
Cliquez sur les points entre lesquels vous voulez mesurer la distance.
La distance mesurée s'affiche et devrait être égale ou presque égale à la
Æ
distance exacte.
Si la distance n'est PAS égale à la distance exacte, étalonnez à nouveau
l'agrandissement.
pour prendre une photo.
.
pour prendre une photo.
et sélectionnez Any Angle Line.
