Plug Einsetzen - Siemens SIMATIC NET SCALANCE W778-1 Betriebsanleitung

Anschließen
6.5 PLUG tauschen

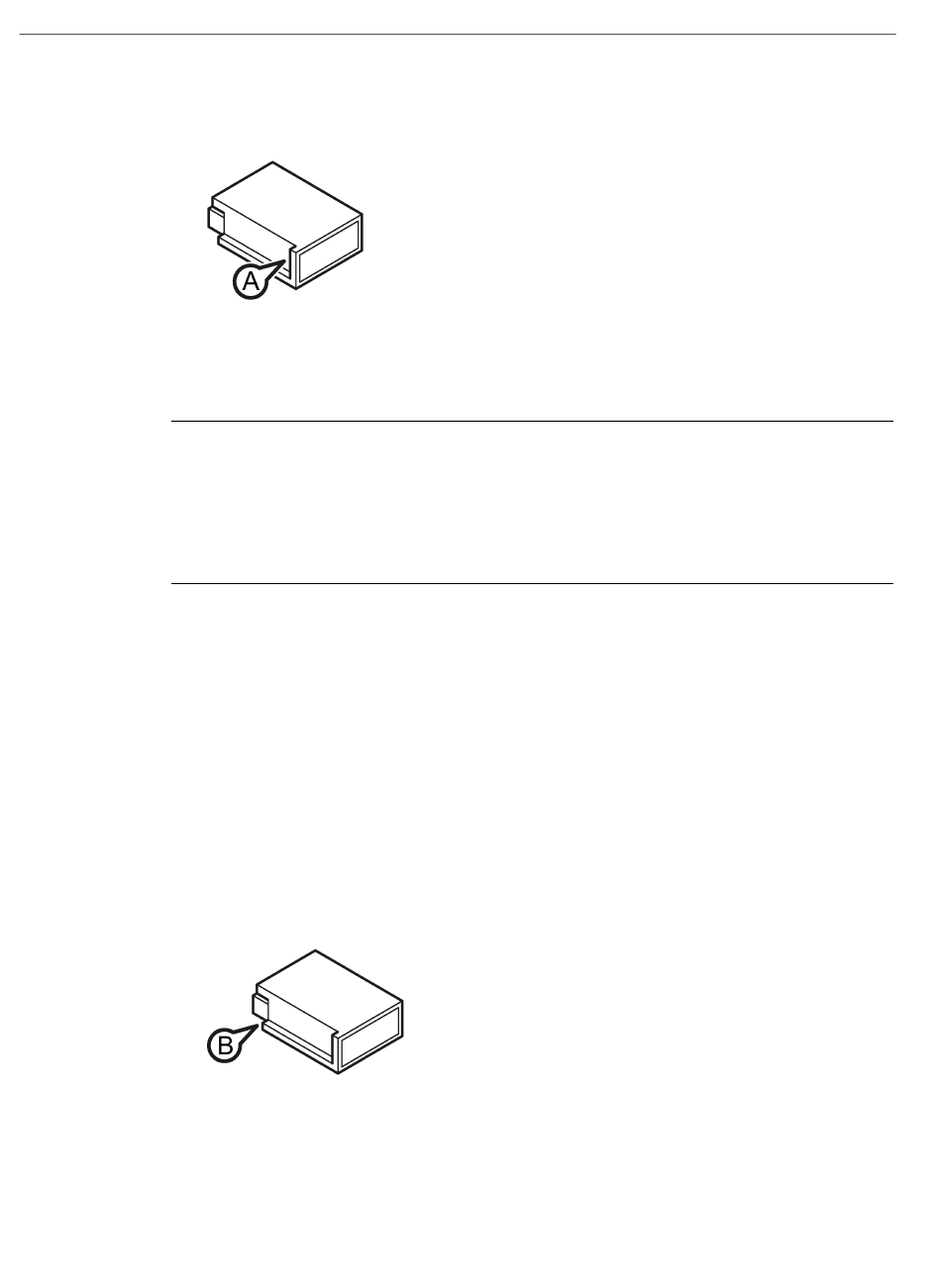

3. Setzen Sie einen Schraubendreher zwischen die Vorderkante des PLUG (A) und den
Steckplatz und lösen Sie den PLUG.
4. Entnehmen Sie den PLUG aus dem Steckplatz.
5. Verschließen Sie die Abdeckung (Drehmoment 0,8 Nm), um sicherzustellen, dass das
Gerät wasser- und staubdicht verschlossen ist.
Hinweis
Verlust der Konfiguration
Der Reset-Taster befindet sich direkt neben dem Steckplatz für den PLUG. Der Reset-
Taster kann nicht genutzt werden, um den PLUG zu entnehmen.
Wenn Sie den Reset-Taster gedrückt halten, setzten Sie alle Einstellungen des Geräts
auf die Werkseinstellungen zurück.

PLUG einsetzen

Führen Sie folgende Schritte durch, um einen PLUG in das Gerät einzusetzen:
1. Schalten Sie das Gerät spannungslos.
2. Der Steckplatz des PLUG befindet sich auf der Gehäuseoberseite des Geräts unter
einer Abdeckung, siehe Reset-Taster (Seite 33).
3. Lösen Sie die Verschraubung für die Steckplatzabdeckung und schwenken Sie die
Steckplatzabdeckung zur Seite.
4. Das Gehäuse des PLUG hat eine hervorstehende Längskante (B). In den Steckplatz ist
an der entsprechenden Stelle eine Fuge eingearbeitet. Setzen Sie den PLUG in der
richtigen Orientierung in den Steckplatz. Der PLUG ist richtig eingesetzt, wenn er sich
vollständig im Gerät befindet und nicht aus dem Steckplatz herausragt.
5. Verschließen Sie die Abdeckung (Drehmoment 0,8 Nm), um sicherzustellen, dass das
Gerät wasser- und staubdicht verschlossen ist.
