Anwendung, Merkmale
Anwendung
Allgemeine Merkmale
CC1N7130de
11.09.2008

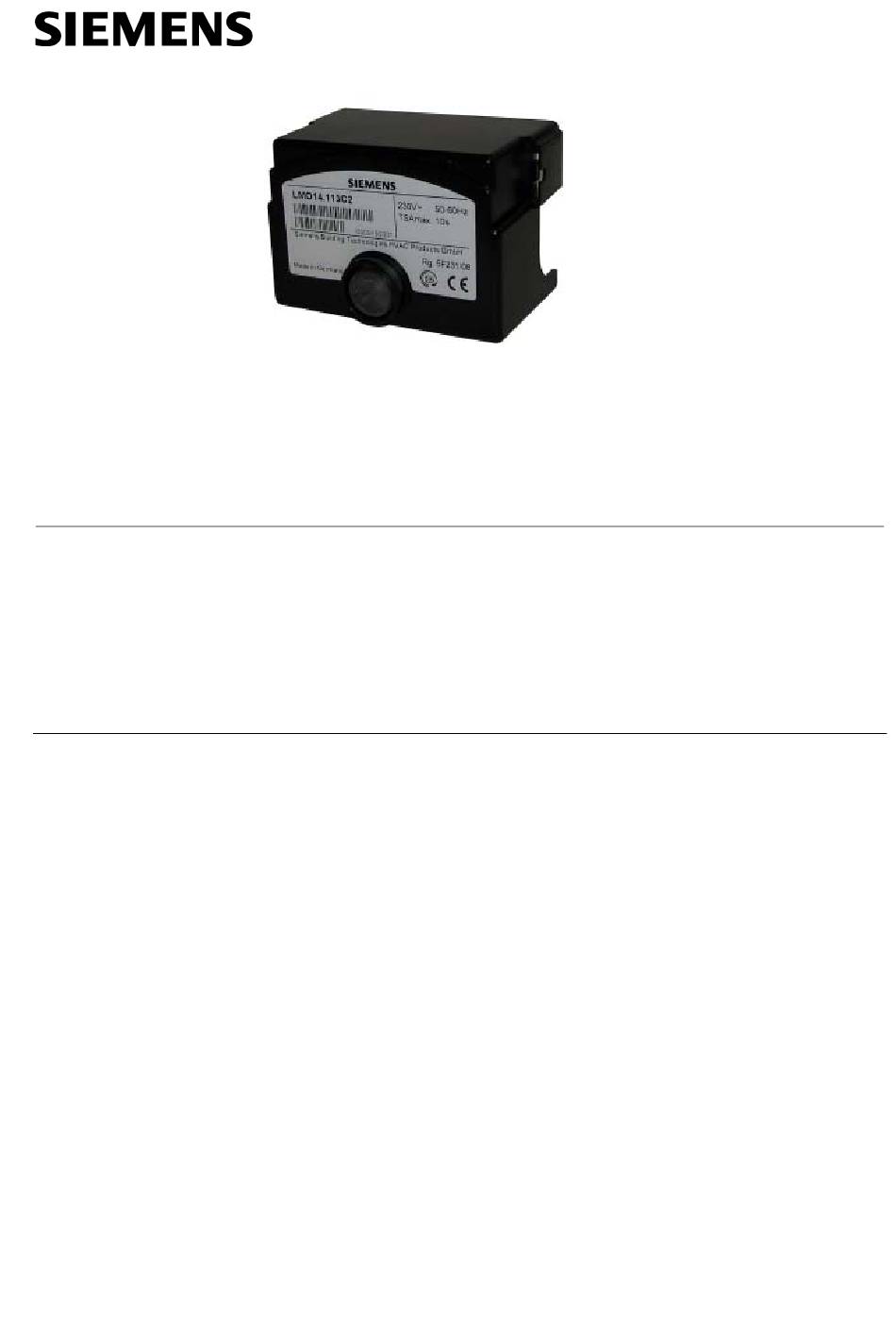

Ölfeuerungsautomaten
Mikrocontrollergesteuerte Ölfeuerungsautomaten zur Inbetriebsetzung, Überwa-
chung und Steuerung von Ölgebläsebrennern in intermittierender Betriebsweise.
Öldurchsatz kleiner 30 kg / h, bei einigen Varianten auch größer 30 kg / h.
LMO14... / LMO24... / LMO44... und dieses Datenblatt sind für Erstausrüster (OEM)
bestimmt, die LMO14... / LMO24... / LMO44... in oder an ihren Produkten einset-
zen.
Die LMO... übernehmen die Inbetriebsetzung und Überwachung von ein- oder 2-
stufigen Ölgebläsebrennern im intermittierenden Betrieb. Die Flammenüberwachung
erfolgt bei gelb brennender Flamme mit Photowiderstandsfühler QRB..., bei blau bren-
nender Flamme mit Blauflammenfühler QRC...
LMO... sind baugleich mit LOA... bezüglich Gehäuseabmessungen, Anschlusstechnik
sowie Flammenfühlern.
Ölbrenner mit Gebläse nach EN 267
-
Feuerungsautomaten für Ölzerstäubungsbrenner in Monoblockausführung nach
-
DIN EN 230:2005-10
LMO44... für ortsfeste Warmlufterzeuger
-
Unterspannungserkennung
-
Elektrische Fernentriegelung
-
Überbrückungskontakt für Ölvorwärmer
-
Zeitüberwachung für Ölvorwärmer
-
Exakte und reproduzierbare Programmzeiten durch digitale Signalverarbeitung
-
Kontrollierte Intermittierung nach 24 h ununterbrochenem Betrieb
-
Repetitionsbegrenzung
-
Mehrfarbige Anzeige von Störungs- und Betriebsmeldungen
-
7
LMO14...
LMO24...
LMO44...
Building Technologies
HVAC Products
130

Werbung

loading

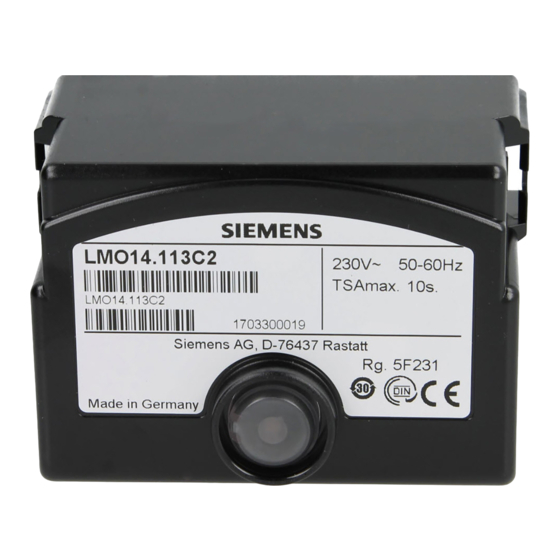

Inhaltszusammenfassung für Siemens LMO14 series

  • Seite 1 Ölfeuerungsautomaten LMO14... LMO24... LMO44... Mikrocontrollergesteuerte Ölfeuerungsautomaten zur Inbetriebsetzung, Überwa- chung und Steuerung von Ölgebläsebrennern in intermittierender Betriebsweise. Öldurchsatz kleiner 30 kg / h, bei einigen Varianten auch größer 30 kg / h. LMO14... / LMO24... / LMO44... und dieses Datenblatt sind für Erstausrüster (OEM) bestimmt, die LMO14...
  • Seite 2 Warnhinweise Folgende Warnhinweise müssen beachtet werden, um Personen-, Sach- und Umweltschäden zu vermeiden! Nicht zulässig sind: Öffnen des Geräts, Eingriffe oder Veränderungen! • Alle Tätigkeiten (Montage, Installation, Service usw.) müssen durch dafür qualifi- zierte Fachkräfte erfolgen • Schalten Sie vor sämtlichen Arbeiten im Anschlussbereich die Spannungsversor- gung der Anlage allpolig ab.
  • Seite 3 Inbetriebnahmehinweise Führen Sie bei der Erstinbetriebnahme bzw. Wartung folgende Sicherheitsüberprüfun- gen durch: Durchzuführende Sicherheitsüberprüfung Erwartete Reaktion Brennerstart mit abgedunkeltem Störabschaltung Ende «TSA» Flammenfühler Brennerstart mit fremdbelichtetem Störabschaltung nach spätestens Flammenfühler 40 s Brennerbetrieb mit Simulation Flammenab- Repetition gefolgt von Störab- riss, hierzu den Flammenfühler in Betrieb schaltung Ende «TSA»...
  • Seite 4 Ausführung Das Gehäuse besteht aus schlagfestem, wärmebeständigem sowie schwer entflamm- barem Kunststoff. Es ist steckbar und rastet hörbar in den Stecksockel ein. Feuerungs- automaten LMO... sind in der Kunststofffarbe schwarz ausgeführt. Das Gehäuse umschließt: die Mikrocontrollersteuerung zur Programmsteuerung sowie die Printrelais zur Laststeuerung den elektronischen Flammensignalverstärker den Entriegelungstaster mit integrierter 3-farbiger Signalleuchte «LED»...
  • Seite 5 Bestellangaben Ölfeuerungsautomat, ohne Stecksockel siehe «Typenübersicht» Kleinwächteranschlusstechnik siehe Datenblatt N7201 Stecksockel AGK11... Kabelhalter AGK65..., AGK66, AGK67... Zugentlastungselemente für AGK67... Kleinwächteranschlusstechnik siehe Datenblatt N7203 Stecksockel AGK13... Steckergehäuse AGK56... Abdeckung AGK68... Flammenfühler Photowiderstandsfühler QRB1... siehe Datenblatt N7714 Blauflammenfühler QRC1... siehe Datenblatt N7716 Interface OCI400…...
  • Seite 6 Technische Daten Allgemeine Gerätedaten Netzspannung AC 230 V +10 % / -15 % AC 120 V +10 % / -15 % Netzfrequenz 50...60 Hz ±6 % Externe Vorsicherung (Si) 6,3 A, träge Eigenverbrauch 12 VA Zulässige Einbaulage Beliebig Gewicht Ca. 200 g I (Feuerungsautomat mit Stecksockel) Schutzklasse Schutzart...
  • Seite 7 Technische Daten (Fortsetzung) Flammenüberwachung Erforderlicher Fühlerstrom Zulässiger Fühlerstrom Möglicher Fühlerstrom mit mit QRB... und QRC... (mit Flamme) (ohne Flamme) Flamme (typisch) QRB... ¹) Min. 45 µA Max. 5,5 µA Max. 100 µA QRC... ¹) Min. 70 µA Max. 5,5 µA Max.
  • Seite 8 Funktion • Voraussetzung für Automat ist entriegelt • Inbetriebsetzung Entriegelungstaster «EK1» oder «EK2» nicht betätigt • Kontakte in der Phasenzuleitung geschlossen, Wärmeanforderung • Keine Unterspannung • Flammenfühler abgedunkelt, kein Fremdlicht • Unterspannung Sicherheitsabschaltung aus Betriebsstellung bei Netzspannungsabsenkung niedri- ger als AC 165 V (AC 230 V Ausführung) bzw. AC 75 V (AC 120 V Ausführung) •...
  • Seite 9 Bedienung, Anzeige, Diagnose Bedienung Der Entriegelungstaster «EK» ist das zentrale Bedienelement für Ent- riegelung sowie Aktivierung / Deaktivierung der Diagnose. Die mehrfarbige Signalleuchte «LED» im Entriegelungstaster ist das zentrale Anzeigeelement für visuelle Diagnose sowie Interfacediagno- gelb grün Beide Elemente «EK» und «LED» sind unter der Klarsichthaube des Entriegelungstas- ters untergebracht.
  • Seite 10 Bedienung, Anzeige, Diagnose (Fortsetzung) Störursachendiagnose Nach Störabschaltung leuchtet die rote Störsignalleuchte «LED». In diesem Zustand kann durch Betätigen des Entriegelungstasters > 3 s die visuelle Störursachendiagnose gemäß Störcodetabelle aktiviert werden. Durch nochmalige Betätigung des Entriege- lungstasters > 3 s wird die Interfacediagnose aktiviert. Die Interfacediagnose funktio- niert nur ohne aufgesteckte Entriegelungstasterverlängerung AGK20…...
  • Seite 11 Anschluss- und Innenschema LMO14... Programmablauf LMO14... A´ µC-Steuerung µC1 µC2 t1´ nur bei LMO14.113C2: Wiederzündung 7130a01/0700 7130d02/1207 Anschluss- und Innenschema LMO24... Programmablauf LMO24... A´ µC-Steuerung µC1 µC2 t1´ nur bei LMO24.113C2: Wiederzündung 7130a04/1105 7130d03/1207 Anschluss- und Innenschema LMO44… Programmablauf LMO44… A´...
  • Seite 12 Legende Alarmeinrichtung BV... Brennstoffventil Entriegelungstaster Fernentriegelungstaster Flammensignal Flammensignalverstärker K... Kontakte Steuerrelais Kabelbrücke, nur bei Anschluss ohne Ölvorwärmer 3-farbige Signalleuchte Brennermotor Freigabekontakt des Ölvorwärmers Ölvorwärmer QRB... Photowiderstandsfühler QRC... Blauflammenfühler bl = blau, br = braun, sw = schwarz Temperatur- bzw. Druckregler Sicherheitsbegrenzer externe Vorsicherung Temperatur- bzw.
  • Seite 13 Maßbilder Maße in mm LMO... Stecksockel AGK11... / AGK13... 41,6 LMO... mit Entriege- lungstasterverlängerung AGK20... Bezeichnung Länge «L» in mm AGK20.20 AGK20.43 AGK20.55 ©2008 Siemens Building Technologies HVAC Products GmbH Änderungen vorbehalten! 13/13 Building Technologies CC1N7130de HVAC Products 11.09.2008...
