6.6 Erdung
Über die Funktionserde werden EMV-Störungen in die Erde abgeleitet. Dadurch wird die
Störsicherheit der Datenübertragung gewährleistet.
Die Erdungsschraube ist mit dem folgenden Symbol für die Funktionserde
gekennzeichnet
Schutz-/Funktionserde
Die Verbindung der Bezugspotenzialfläche mit dem Schutzleitersystem befindet sich
üblicherweise im Schaltschrank nahe der Netzeinspeisung. Diese Erdung leitet
Fehlerströme nach Erde sicher ab und ist gemäß DIN/VDE 0100 eine Schutzerdung, um
Personen, Tiere und Sachwerte vor zu hoher Berührungsspannung zu schützen.
Neben der Schutzerdung gibt es die Funktionserdung im Schaltschrank. Nach EN60204-
1 (DIN/VDE 0113 T1) sind Betriebsstromkreise zu erden. Die Masse (0 V) wird an einer
Stelle definiert geerdet. Auch hier erfolgt die Erdung beim geringsten Ableitwiderstand
gegen Erde in der Nähe der Netzeinspeisung.
Bei Automatisierungskomponenten stellt die Funktionserde zudem den störungsfreien
Betrieb einer Steuerung sicher. Über die Funktionserde werden dann Störströme, die
über die Verbindungsleitungen eingekoppelt werden, nach Erde abgeleitet.
Position
Die Funktionserdung erfolgt über eine Erdungsschraube.
Der Anschluss für die Erdungsleitung befindet sich auf der Geräteunterseite, siehe ⑤ der
Geräteansicht. (Seite 22)
Funktionserdung anschließen
Um die Funktionserdung anzuschließen, gehen Sie wie folgt vor:

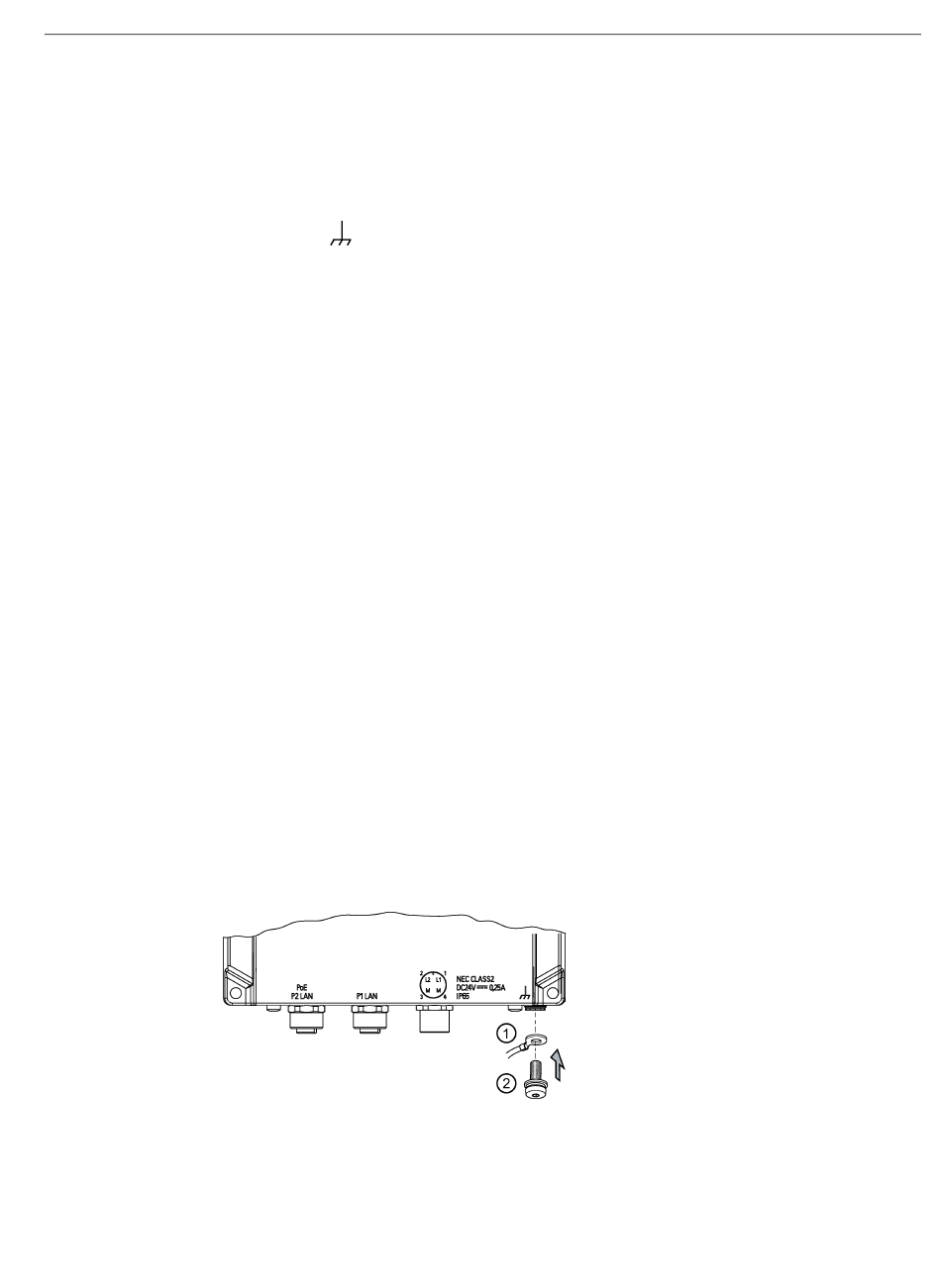

1. Fügen Sie die Erdungsklemme ① und die Schraube ② wie in der Zeichnung dargestellt
zusammen.
①
②
2. Drehen Sie die Schraube ② mit einem maximalen Drehmoment von 1,5 Nm fest.
SCALANCE W778-1 / W738-1
Betriebsanleitung, 03/2022, C79000-G8900-C450-07
Erdungsklemme mit Leitung
Schraube (M4-Gewinde) mit Spannscheibe und Scheibe
