• Verwenden Sie für die Direkteinspeisung der Spannungsversorgung Kupferkabel mit
folgenden Eigenschaften:
– Runder Kabelquerschnitt mit 6 bis 8 mm Durchmesser.
– Zweiadrige Leitung mit 0,5 bis 1,5 mm
– Zulässige Zugkraft mindestens 100 N. – UL
– Listung der Kabel gemäß den nationalen Installationsvorschriften. Im
• Verwenden Sie zum Verdrahten der Funktionserde Kupferkabel der Kategorie AWG 20
oder Kabel mit einem Querschnitt ≥ 0,75 mm².

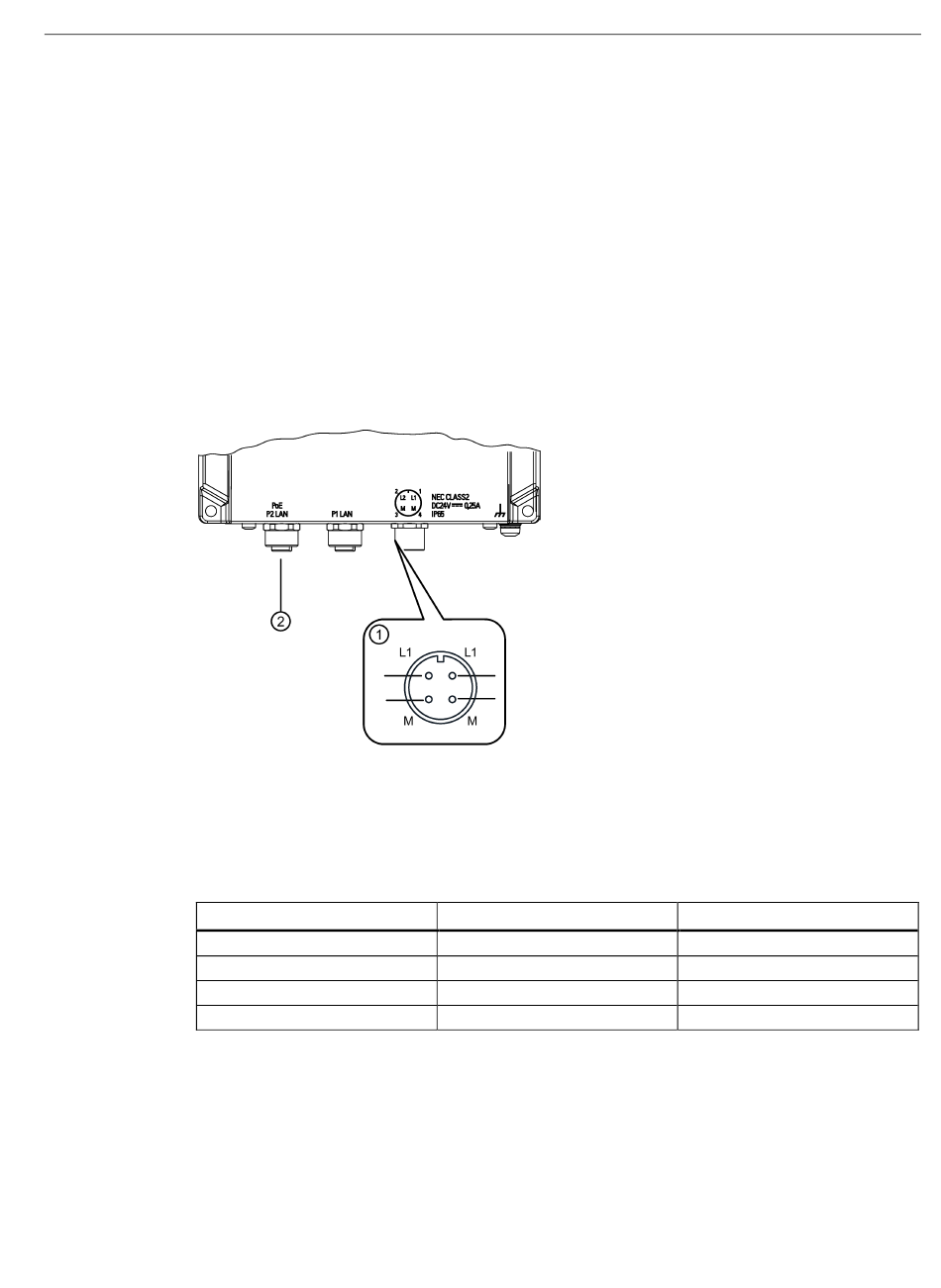

Position und Pinbelegung

①
②
Die 4-polige M12-Buchse hat folgende Pinbelegung:
Pin
1
2
3
4
SCALANCE W778-1 / W738-1
Betriebsanleitung, 03/2022, C79000-G8900-C450-07
Gültigkeitsbereich von NEC oder CEC: Type PTLC oder ITC
M12-Schnittstellen, A-kodiert
M12-Schnittstelle P2, D-kodiert
Über diese Schnittstelle kann auch die Spannungsversorgung erfolgen (Power over
Ethernet).
Querschnitt für jede Ader.
2
Signal
L1+
L2+
M
M
Anschließen
6.2 Spannungsversorgung
Belegung
DC 24 V
DC 24 V
Masse
Masse
