Master/Slave-Betrieb
Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle
Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen
auf die jeweilige Betriebsart eingestellt werden.
1
Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Stellen Sie an
jedem Slave-Gerät die DMX-Adresse 001 ein und bestätigen Sie mit ENTER.
2
Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts.
Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten
Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. Das Master-Gerät muss das erste
Gerät in der Kette sein. Der DMX-Eingang darf nicht an einen DMX-Controller angeschlossen sein.
3
Wählen
Sie
am
zusammengeschalteten Geräte arbeiten nun synchron.
DMX-Betrieb
Um das Gerät im DMX-Modus betreiben zu können, muss es zuvor unter dem Menüpunkt Mode Choice
(siehe Menüstruktur) auf DMX eingestellt werden.
DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 7 Steuerkanäle. Damit
das Gerät vom Controller angesteuert werden kann, muss die DMX-Startadresse eingestellt werden. Die
Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Dokumentation des Geräts.
1
Drücken Sie im Menü die UP/DOWN-Taste so oft, bis das Display den Menüpunkt DMX Address
anzeigt. Bestätigen Sie mit der Taste ENTER.
2
Das Menü für die DMX-Startadresse wird aufgerufen: 001.
3
Stellen die Adresse mit den Tasten UP und DOWN ein. Bestätigen Sie mit der Taste ENTER.
4
Beim Empfang von DMX-Steuersignalen blinkt das Display nicht.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden
mehrere Geräte auf dieselbe Adresse definiert, arbeiten sie synchron.

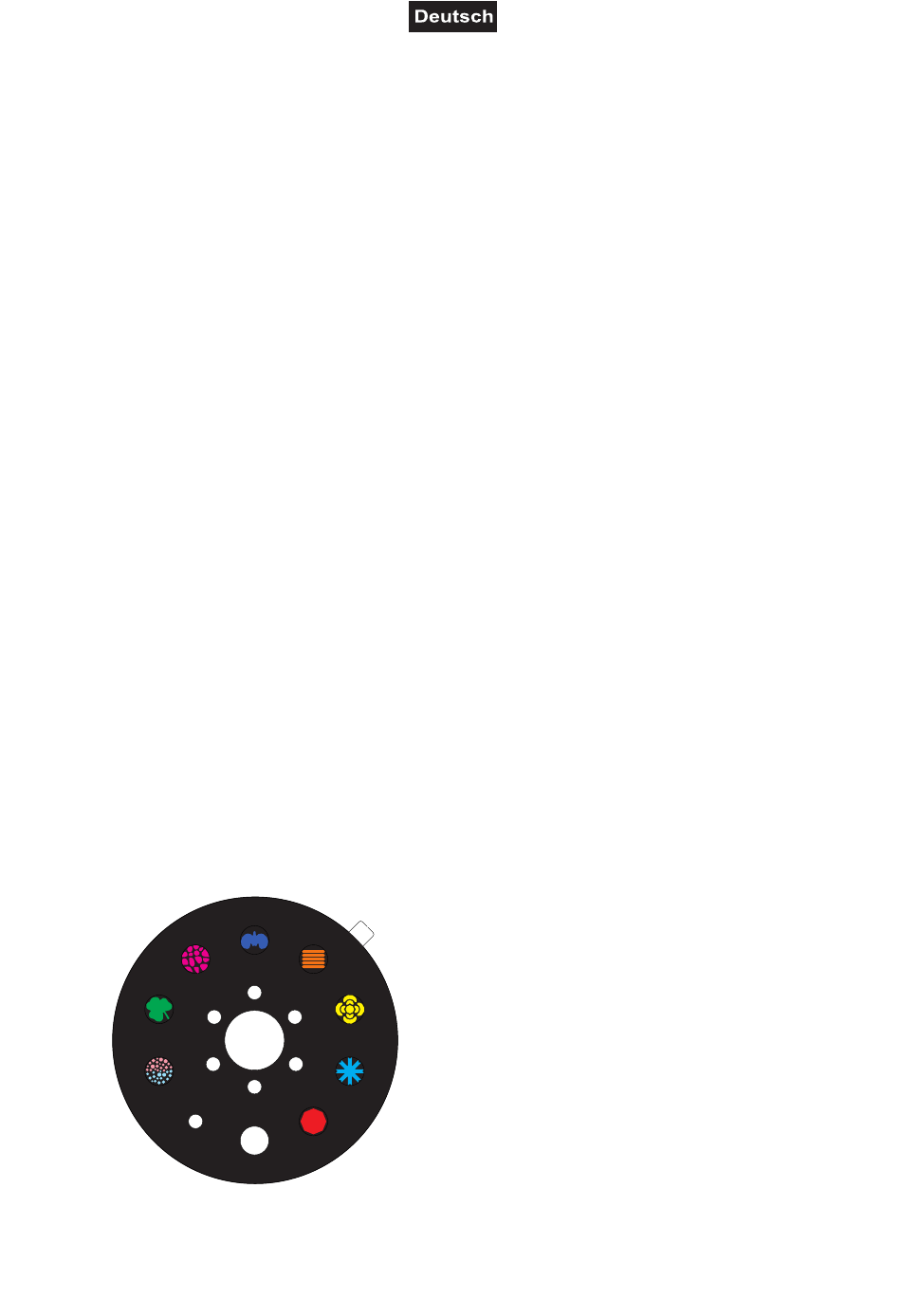

Übersicht Goborad:
Dunkelblau
6
Magenta
7
Grün
Pink/
8
Hellblau
9
Master-Gerät
den
gewünschten
5
4
Orange
3
Gelb
2
Hellblau
1
Rot
offen
Showmodus
12/28
(Sound
oder
Auto).
00143444.DOCX, Version 1.0
