Hazer²
– the cube
6.3 Betrieb über DMX512/RDM
DMX-Modus
DMX-Signal
Beim Betrieb über DMX512 muß der
XLR-Eingang zunächst auf DMX
gestellt
werden
(siehe
Kapitel
Optionen).

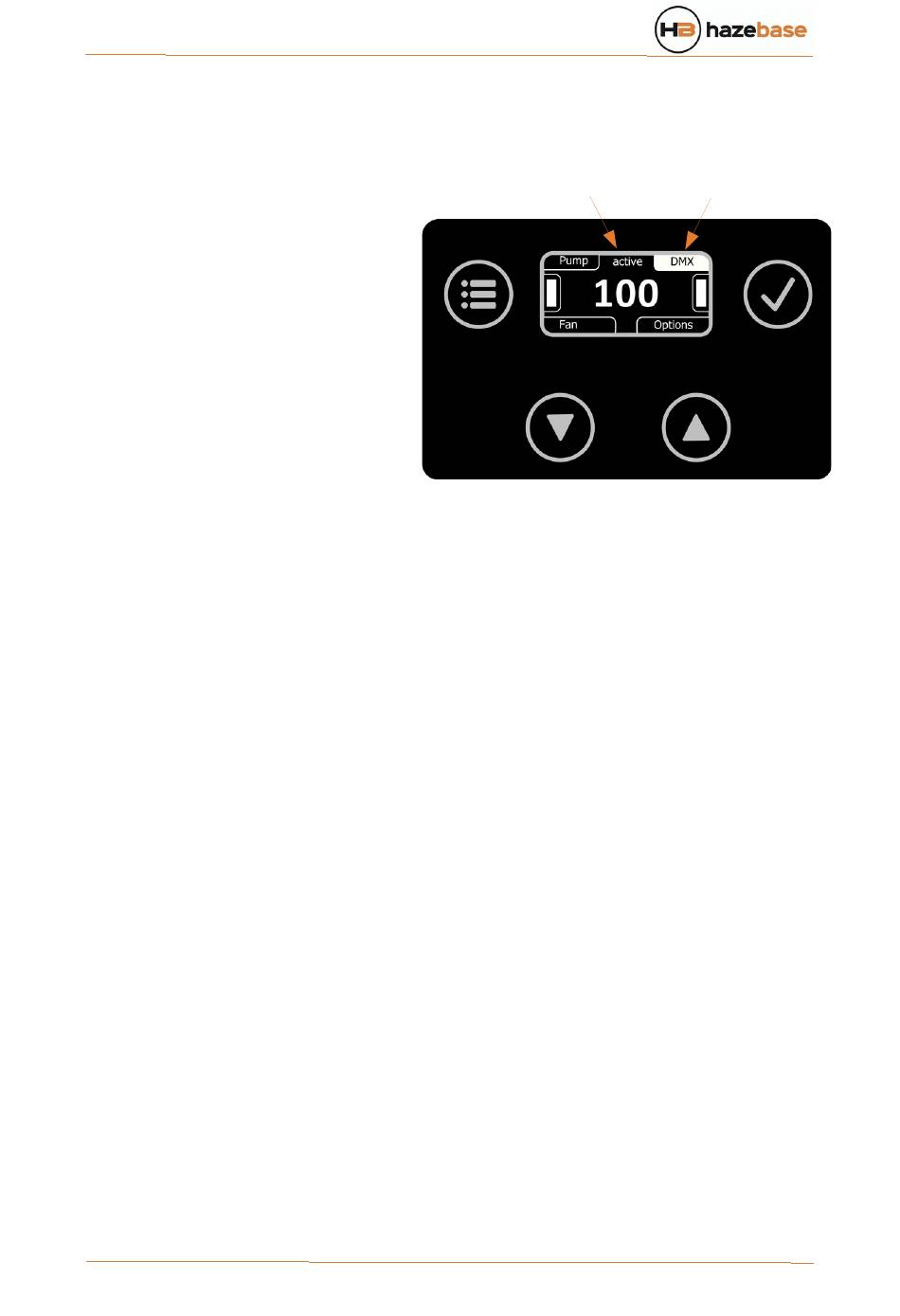

Wie dargestellt erscheint im oberen
rechten Menüfeld „DMX". Die DMX-
Adresse kann mit den Plus und
Minustasten verändert werden und
muß
anschließend
mit
der
Bestätigungstaste gespeichert werden.
Liegt ein gültiges DMX-Signal an, wird dies oben in der Mitte mit „active" angezeigt.
Der
aktuell
eingelesene
Pumpenwert
kann
angezeigt
werden,
indem
der
Pumpenmenüpunkt angewählt wird. Ist der empfangende Wert größer Null, startet
der
Hazer²
den Hazevorgang und beendet ihn entsprechend bei dem Wert Null
wieder.
Der
Hazer²
besitzt zwei DMX-Kanäle. Kanal 1 ist der Pumpe zugeordnet, Kanal 2 stellt
die Lüfterdrehzahl ein.
Über RDM ist der
Hazer²
sowohl konfigurierbar (DMX-Adresse) als auch auslesbar
(Fehler oder Temperaturdaten). Weiterhin kann ein Firmware-Update über diesen
RDM-Eingang erfolgen.
9
