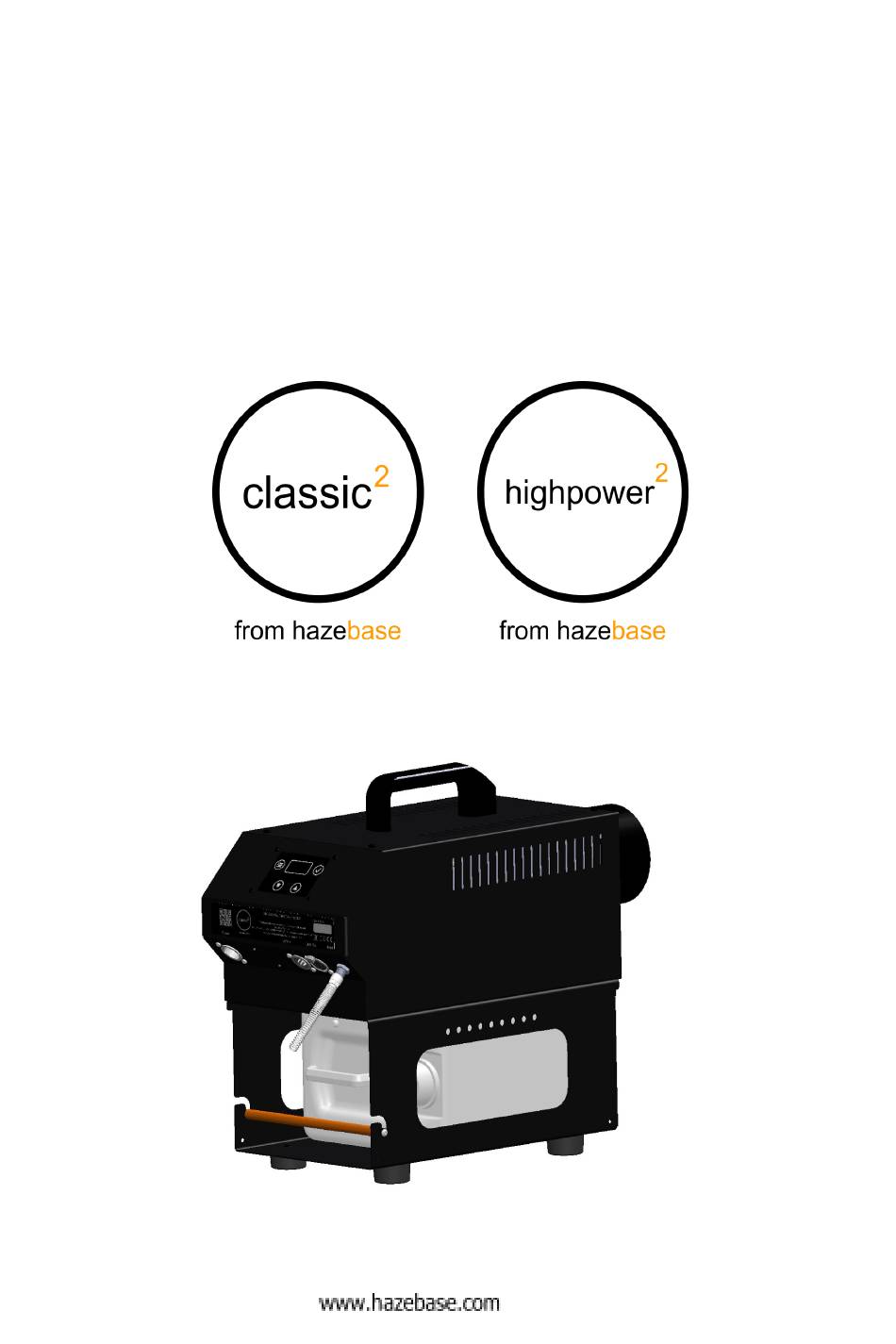

- Seite 1 Bedienungsanleitung...
-
Seite 2: Lieferumfang
Classic ² / Highpower ² Lieferumfang 1 Classic ² o der Highpower ² 1 5l-Leerkanister 1 Tankdeckel mit Schnellkupplung 1 Fluidschlauch mit Schnellkupplung und Tülle 1 Netzkabel mit TrueOne-Stecker 1 Tankhalter 1 Weitstrahldüse (nur bei Highpower ² 1 Geräuschminderdüse (nur bei Highpower... -
Seite 3: Inhaltsverzeichnis
Classic ² / Highpower ² Inhalt 1. Vorwort 2. Sicherheitshinweise 3. Bezeichnung der Teile 4. Vorbereitung 4.1 Auswahl des Standortes 4.2 Wechseln des Kanisters 4.3 Schlauchblende 4.4 Wechseldüse (nur Highpower²) 5. Nebelfluide 6. Arbeiten mit der Classic²/Highpower² 6.1 Bedienfeld der Classic²/Highpower² 6.2 Bedienung im Stand-alone-Modus 6.3 Betrieb über DMX512/RDM 6.4 Betrieb über Modbus-RTU... - Seite 4 Classic ² / Highpower ²...
-
Seite 5: Vorwort

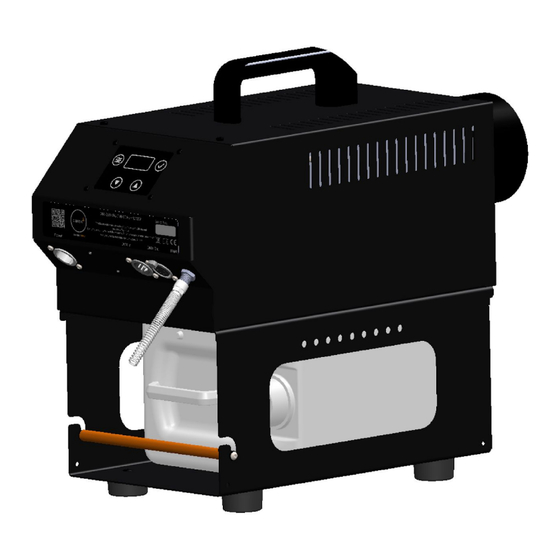

Classic ² / Highpower ² 1. Vorwort Die Classic ² u nd Highpower ² sind leistungsstarke Nebelmaschinen mit klassischen speichernden Verdampfern. Die große Speichermenge erlaubt es, große Mengen von Nebel zu erzeugen. Ebenso können kleinste Nebelwolken erzeugt werden. Die Highpower²... -
Seite 6: Sicherheitshinweise
Classic ² / Highpower ² 2. Sicherheitshinweise Nebelaustrittsöffnung tritt sehr heißer Dampf aus. A chtung Verbrennungsgefahr ! Während des Nebelvorgangs können vereinzelt sehr heiße Fluid-Tröpfchen aus der Nebelaustrittsöffnung austreten. Daher dürfen sich im Abstand von 1,5 m zur Nebelaustrittsöffnung keine Personen oder wärmeempfindliche Gegenstände befinden. -
Seite 7: Bezeichnung Der Teile
Classic ² / Highpower ² 3. Bezeichnung der Teile Frontansicht Rückansicht... -
Seite 8: Vorbereitung
Classic ² / Highpower ² 4. Vorbereitung 4.1 Auswahl des Standortes Der Standort, an dem die Classic ² / Highpower ² betrieben wird muss eine gute Belüftung besitzen, mit kalter und nebelfreier Luft ● trocken sein ● vibrations- und erschütterungsfrei sein ●... -
Seite 9: Wechseldüse (Nur Highpower²)
Classic ² / Highpower ² 4.4 Wechseldüse (nur Highpower ² Die Highpower ² verfügt über ein Wechseldüsensystem. ACHTUNG! Bitte wechseln Sie die Düse nur bei kaltem Heizelement, Verbrennungsgefahr! Hierzu schrauben Sie mit einer 14 mm Nuss mit Verlängerung und Knarre die Düse von vorne ab. -
Seite 10: Nebelfluide
Classic ² / Highpower ² 5. Nebelfluide Für die C lassic ² / Highpower ² stehen vier verschiedene Fluide zur Verfügung base*X ist ein sehr langanhaltendes Fluid ● base*L ist ein langanhaltendes Fluid ● base*M ist ein normal anhaltendes Fluid ●... -
Seite 11: Bedienfeld Der Classic²/Highpower²
Classic ² / Highpower ² 6.1 Bedienfeld der C lassic ² / Highpower ² Die Bedienung der Classic ² / Highpower ² e rfolgt über die vier Tasten (Menü, Minus, Plus, Bestätigung) und dem OLED-Display. In den Ecken des Displays befinden sich die Menüfelder, in der Mitte das Wert-Feld, welches den Wert des ausgewählten Menüfeldes anzeigt. -
Seite 12: Betrieb Über Dmx512/Rdm
Classic ² / Highpower ² 6.3 Betrieb über DMX512/RDM Beim Betrieb über DMX512 muss der XLR-Eingang (2) zunächst auf DMX gestellt werden (siehe Kapitel Optionen). Wie dargestellt erscheint im oberen rechten Menüfeld „DMX“. DMX-Adresse kann mit den Plus und Minustasten verändert werden und muss anschließend mit der Bestätigungstaste gespeichert werden. -
Seite 13: Betrieb Über Kabelfernsteuerung (Option)
Classic ² / Highpower ² In dem Untermenü Modbus werden die Menüfelder ersetzt. Oben links kann die Adresse des Gerätes eingestellt werden. Unten links wird die Baudrate der Kommunikation eingestellt und unten rechts die Datenbreite, Parität und Stoppbits. Die Einstellung erfolgt analog dem Hauptmenü. Zum Verlassen des Untermenüs muss der Menüpunkt „exit“... -
Seite 14: Betrieb Über Funkfernsteuerung (Option)
Classic ² / Highpower ² 6.6 Betrieb über Funkfernsteuerung (Option) Beim Betrieb über Funkfernsterung muß XLR-Eingang (2) zunächst auf Remote gestellt werden (siehe Kapitel Optionen). Nach Einstecken Funkfernbedienung erkennt die Classic ² / Highpower ² auto-matisch, dass eine Funkfernbedienung eingesteckt wurde. -
Seite 15: Betrieb Über Den Internen Timer
Classic ² / Highpower ² Zum Verlassen des Untermenüs muß der Menüpunkt „exit“ gewählt werden und mit der Bestätigungstaste bestätigt werden. 6.7 Betrieb über den internen Timer internen Timer einzustellen und zu aktivieren muß zunächst in das Untermenü Timer gewechselt werden. Auch hier werden die Menüfelder entsprechend geändert. -
Seite 16: Einstellung Der Pumpencharakteristik
Classic ² / Highpower ² 7.1 Einstellung der Pumpencharakteristik Nach Aktivierung Untermenüs werden Menüfelder Ecken verändert. Unten links erscheint nun der Menüpunkt „Char.“ und unten rechts der Menüpunkt „Input“. Im Menüpunkt „Char.“ wird zwischen den Pumpencharakteristiken „full power“, „max. Time“... -
Seite 17: Einstellung Des Kommunikationsprotokolls Der Xlr-Buchsen
Classic ² / Highpower ² Non stop Pumpe wird herunter-geregelt bis hin zum Dauernebelmodus. 7.2 Einstellung des Kommunikationsprotokolls der XLR-Buchsen Im Menüpunkt „Input“ kann das Kommunikationsprotokoll der XLR-Buchsen gewählt werden. Hier stehen folgende Protokolle zu Wahl: DMX/RDM ● Modbus ●... -
Seite 18: Pflege Und Wartung
Classic ² / Highpower ² 8. Pflege und Wartung Vermeiden Sie es, die Classic ² / Highpower ² ohne Fluid laufen zu lassen. Die Pumpe läuft sonst trocken. Vermeiden Sie eine Überhitzung des Gerätes durch direkte Sonneneinstrahlung oder direktes Scheinwerferlicht. -
Seite 19: Fehlerbehebung
Classic ² / Highpower ² 9. Fehlerbehebung Die Classic ² / Highpower ² nebelt nicht externe Ansteuerung überprüfen Stromquelle überprüfen Fluidmenge überprüfen Verbindung am Fluidtank auf Dichtigkeit prüfen Ansaugsieb im Tank auf Verunreinigung prüfen Fluidschlauch und Verbinder auf Dichtigkeit prüfen Die Classic... -
Seite 20: Technische Daten
Classic ² / Highpower ² 10. Technische Daten 10.1 Highpower ² Geräteart Verdampfer-Nebelmaschine Leistung 230V~, 50 Hz, 3100 W (PowerCON TRUE1) Aufheizzeit ca. 8 min Fluidverbrauch ml/min (Full-Power Modus, Weitstrahl-Düse), bis zu 70 ml/min bei Dauernebel Tankinhalt 5 Liter Bedienung 1,3“... - Seite 21 Classic ² / Highpower ² 10.2 Classic ² – 230V Geräteart Verdampfer-Nebelmaschine Leistung 230V~, 50 Hz, 1600 W (PowerCON TRUE1) Aufheizzeit ca. 12 min Fluidverbrauch bis zu 200 ml/min (Full-Power Modus), bis zu 35 ml/min bei Dauernebel Tankinhalt 5 Liter Bedienung 1,3“...
- Seite 22 Classic ² / Highpower ² 10.3 Classic ² – 115V Geräteart Verdampfer-Nebelmaschine Leistung 115V~, 60 Hz, 1700 W (PowerCON TRUE1) Aufheizzeit ca. 12 min Fluidverbrauch bis zu 240 ml/min (Full-Power Modus), bis zu 40 ml/min bei Dauernebel Tankinhalt 5 Liter Bedienung 1,3“...
-
Seite 23: Garantiebestimmungen
Geräte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Geräte abgestimmt sind. Des Weiteren erlischt der Garantieanspruch wenn ein anderes als das original hazebase Nebelfluid verwendet wurde. Bei Versendung der Geräte an uns ohne vorherige Entfernung oder Entleerung des Fluidkanisters erlischt die Garantie ebenfalls, wie auch bei nachweislicher Mißachtung der Bedienungsanleitung bzw. - Seite 24 Classic ² / Highpower ² Sofern ein Schaden oder Mangel von uns nicht beseitigt werden kann, oder die Nachbesserung von uns abgelehnt oder unzumutbar verzögert wird, wird innerhalb von 6 Monaten ab Kauf-/Lieferdatum auf Wunsch des Endabnehmers entweder a. kostenfrei Ersatz geliefert oder b.
-
Seite 25: A1. Anhang
Classic ² / Highpower ² A1. Anhang... - Seite 26 Classic ² / Highpower ²...
