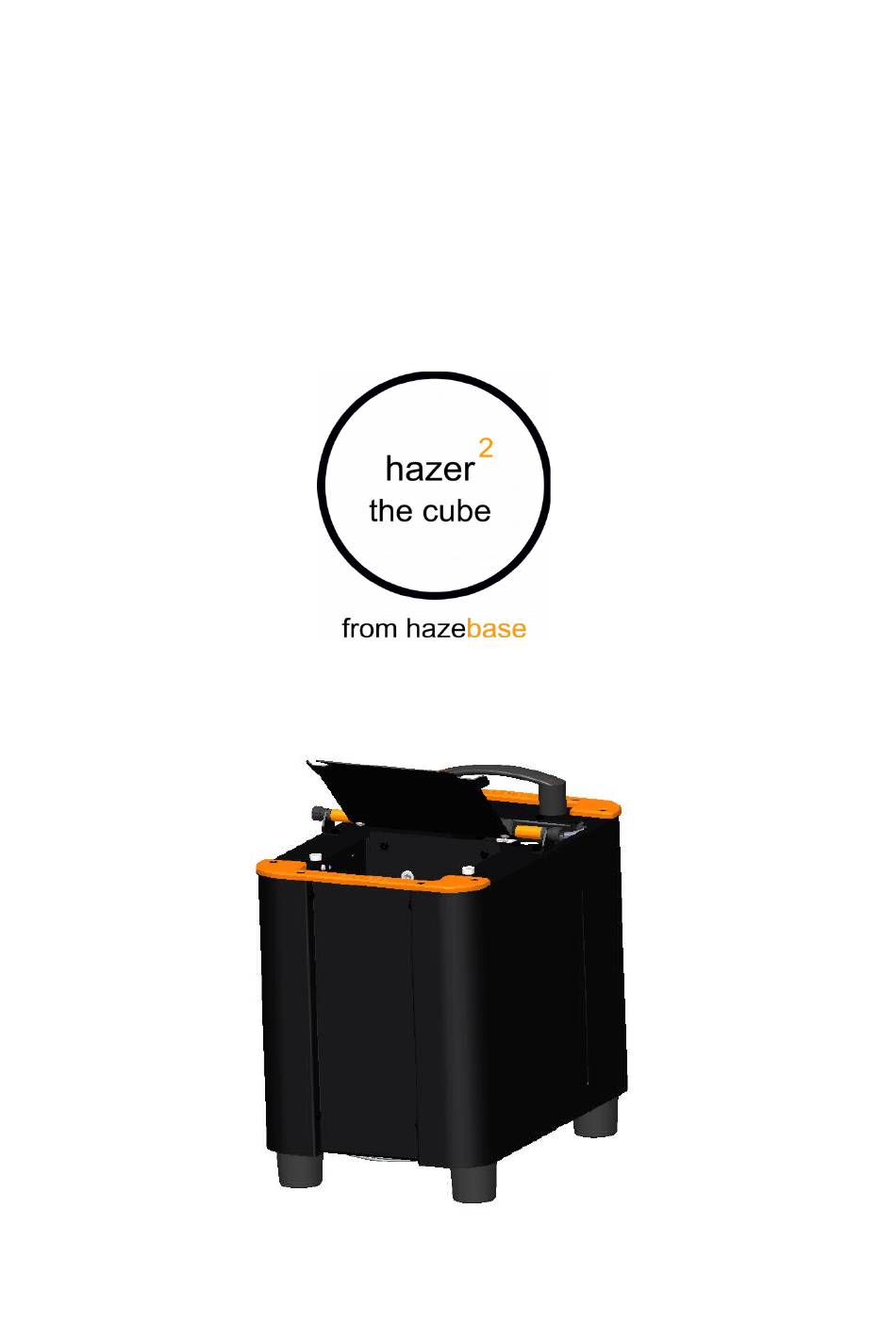

- Seite 1 Bedienungsanleitung www.hazebase.com...
-
Seite 2: Lieferumfang
Hazer² – the cube Lieferumfang Hazer² • 1l-Leerkanister • 1l- Base*V Fluid • Tankdeckel mit Schnellkupplung • Netzkabel mit TrueOne-Stecker • Bedienungsanleitung • Bitte überprüfen Sie die Vollständigkeit der Lieferung... -
Seite 3: Inhaltsverzeichnis
Hazer² – the cube Inhalt 1. Vorwort......................3 2. Sicherheitshinweise.....................4 3. Bezeichnung der Teile..................5 4. Vorbereitung......................6 4.1 Auswahl des Standortes................6 4.2 Wechseln des Kanisters................6 4.3 Luftleitblech....................6 5. Hazefluid......................7 6. Arbeiten mit dem Hazer²..................7 6.1 Bedienfeld des Hazer².................8 6.2 Bedienung im Stand-alone-Modus..............8 6.3 Betrieb über DMX512/RDM................9 6.4 Betrieb über Kabelfernsteuerung (Option)...........10 6.5 Betrieb über Funkfernsteuerung (Option)............10... -
Seite 4: Vorwort
Hazer² – the cube 1. Vorwort Hazer² ist ein Dunsterzeuger der neuesten Generation. Er bietet eine Vielzahl an Einsatzmöglichkeiten um ihre Lichteffekte noch besser darzustellen. Hazer² wird verwendet um Dunst zu generieren. Somit kann der atmosphärische Effekt erzeugt werden, der für eine ansprechende Lichtshow nötig ist. Durch die Einstellbarkeit von Pumpenleistung, Lüfterdrehzahl und Ausblaswinkel kann nahezu jede gewünschte Dunst-Dichte erzeugt werden. -
Seite 5: Sicherheitshinweise
Hazer² – the cube 2. Sicherheitshinweise Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Achtung • Verbrennungsgefahr ! Während des Nebelvorgangs können vereinzelt sehr heiße Fluid-Tröpfchen • aus der Nebelaustrittsöffnung austreten. Daher dürfen sich im Abstand von 1,5 m zur Nebelaustrittsöffnung keine Personen oder wärmeempfindliche Gegenstände befinden. -
Seite 6: Bezeichnung Der Teile
Hazer² – the cube 3. Bezeichnung der Teile Draufsicht Griff Luftleitblech Fluidkanister Nebeldüse Difusor Sichtschlitz Rückansicht Folientastatur mit OLED-Display Luftleitblech Stromversorgung DMX/RDM, Modbus und Funk Schnittstelle Luftansaugung... -
Seite 7: Vorbereitung
Hazer² – the cube 4. Vorbereitung 4.1 Auswahl des Standortes Der Standort, an dem der Hazer² betrieben wird, muß eine gute Belüftung besitzen, mit kalter und nebelfreier Luft • trocken sein • vibrations- und erschütterungsfrei sein • aus einer nicht entflammbaren Stellfläche bestehen •... -
Seite 8: Hazefluid
Hazer² – the cube 5. Hazefluid Bitte nutzen Sie für den Hazer² nur das original base*V Fluid. 6. Arbeiten mit dem Hazer² Hazer² ist ein Dunsterzeuger neuester Generation. Mit ihm kann vom feinsten Dunst bis zum nebelähnlichen Effekt erzeugt werden. Der Effekt kann sich nur langsam aufbauen. -
Seite 9: Bedienfeld Des Hazer²
Hazer² – the cube 6.1 Bedienfeld des Hazer² Menü-Felder Heizung an Bestätigungs-Taste Menü-Taste Wert-Feld Plus-Taste Minus-Taste Die Bedienung des Hazer² erfolgt über die vier Tasten (Menü, Minus, Plus, Bestätigung) und dem OLED-Display. In den Ecken des Displays befinden sich die Menüfelder, in der Mitte das Wert-Feld, welches den Wert des ausgewählten Menüfeldes anzeigt. -
Seite 10: Betrieb Über Dmx512/Rdm
Hazer² – the cube 6.3 Betrieb über DMX512/RDM DMX-Modus DMX-Signal Beim Betrieb über DMX512 muß der XLR-Eingang zunächst auf DMX gestellt werden (siehe Kapitel Optionen). Wie dargestellt erscheint im oberen rechten Menüfeld „DMX“. Die DMX- Adresse kann mit den Plus und Minustasten verändert werden und muß... -
Seite 11: Betrieb Über Kabelfernsteuerung (Option)
Hazer² – the cube 6.4 Betrieb über Kabelfernsteuerung (Option) Beim Betrieb über Kabelfernsterung muß XLR-Eingang zunächst Remote gestellt werden (siehe Kapitel Optionen). Nach Einstecken Kabelfernbedienung erkennt Hazer² automatisch, dass eine analoge Kabelfernbedienung eingesteckt wurde. Auf der Kabelfernbedienung befindet sich ein Einschalter und ein Poti zur Einstellung des Pumpenwertes. - Seite 12 Hazer² – the cube Es können bis zu 60 verschiedene Handsender an der Maschine angelernt werden. Hierzu muß zunächst das Untermenü „Remote“ angewählt werden. In dem Untermenü Remote werden die Menüfelder ersetzt. Oben links kann der Kanal (Taste auf dem Handsender) gewählt werden.
-
Seite 13: Menüpunkt „Optionen
Hazer² – the cube 7 Menüpunkt „Optionen“ Im Untermenü „options“ kann das Protokoll der XLR-Buchsen gewählt werden. 7.1 Einstellung des Kommunikationsprotokolls der XLR-Buchsen Im Menüpunkt „Input“ kann das Kommunikationsprotokoll der XLR-Buchsen gewählt werden. Hier stehen folgende Protokolle zu Wahl: DMX/RDM •... -
Seite 14: Pflege Und Wartung
Hazer² – the cube 8. Pflege und Wartung Vermeiden Sie es, den Hazer² ohne Fluid laufen zu lassen. Die Pumpe läuft • sonst trocken. Vermeiden eine Überhitzung Gerätes durch direkte • Sonneneinstrahlung oder direktes Scheinwerferlicht. zulässige Umgebungstemperatur finden Sie in den technischen Daten. Stellen Sie sicher, dass die Lüftungsschlitze der Maschine nicht mit •... -
Seite 15: Fehlerbehebung
Hazer² – the cube 9. Fehlerbehebung Hazer² hazt nicht externe Ansteuerung überprüfen • Stromquelle überprüfen • Fluidmenge überprüfen • Verbindung am Fluidtank auf Dichtigkeit prüfen • Ansaugsieb im Tank auf Verunreinigung prüfen • Fluidschlauch und Verbinder auf Dichtigkeit prüfen • Hazer²... -
Seite 16: Technische Daten
Hazer² – the cube 10. Technische Daten Hazer² Geräteart Dunstmaschine direkt beheiztem Verdampfer Leistung 100-240V~, 50-60 Hz, 350 W (PowerCON TRUE1) Aufheizzeit ca. 10 sek. Fluidverbrauch Bis zu 200 ml / Std. Tankinhalt 1 Liter Bedienung 1,3“ OLED-Display, Folientastatur Schnittstellen 5pol XLR In/Out Luftleitblech Stufenlos verstellbar... -
Seite 17: Garantiebestimmungen
Geräte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Geräte abgestimmt sind. Des Weiteren erlischt der Garantieanspruch wenn ein anderes als das original hazebase Nebelfluid verwendet wurde. Bei Versendung der Geräte an uns ohne vorherige Entfernung oder Entleerung des Fluidkanisters erlischt die Garantie ebenfalls, wie auch bei nachweislicher Mißachtung der Bedienungsanleitung bzw. - Seite 18 Hazer² – the cube Sofern ein Schaden oder Mangel von uns nicht beseitigt werden kann, oder die Nachbesserung von uns abgelehnt oder unzumutbar verzögert wird, wird innerhalb von 6 Monaten ab Kauf-/Lieferdatum auf Wunsch des Endabnehmers entweder a. kostenfrei Ersatz geliefert oder b.
- Seite 19 Hazer² – the cube hazebase Stargarder Strasse 2 30900 Wedemark Deutschland Inhaberin: Uta Raabe Telefon: 0049-5130-37 10 05 Telefax: 0049-5130-37 10 06 Email: info@hazebase.com Internet: www.hazebase.com...
