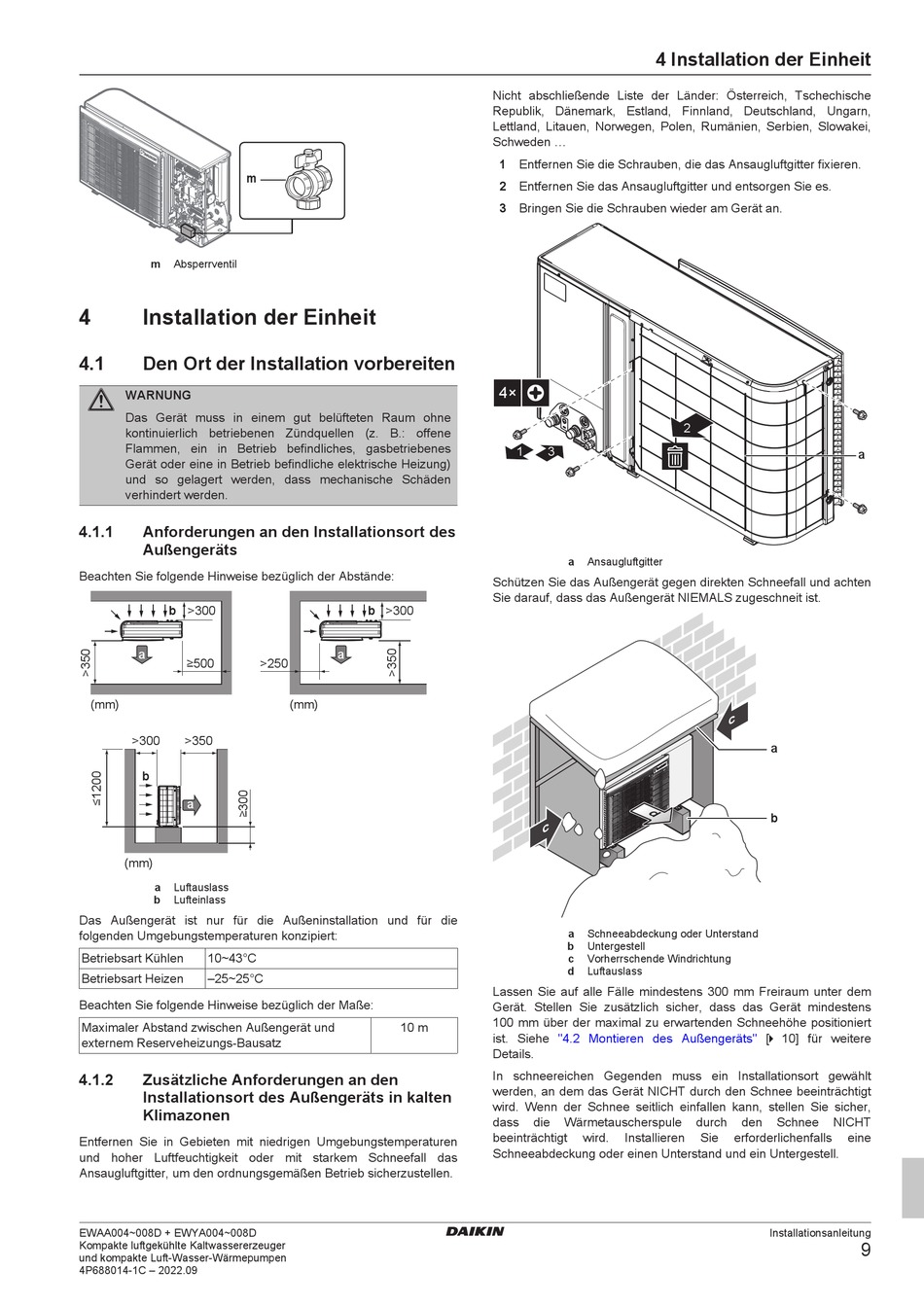

m
m Absperrventil
4

Installation der Einheit

4.1

Den Ort der Installation vorbereiten

WARNUNG
Das Gerät muss in einem gut belüfteten Raum ohne
kontinuierlich betriebenen Zündquellen (z. B.: offene
Flammen, ein in Betrieb befindliches, gasbetriebenes
Gerät oder eine in Betrieb befindliche elektrische Heizung)
und so gelagert werden, dass mechanische Schäden
verhindert werden.
4.1.1 Anforderungen an den Installationsort des
Außengeräts
Beachten Sie folgende Hinweise bezüglich der Abstände:
b > 30 0
a
≥500
(mm)
> 30 0 >350
b
a
(mm)
a Luftauslass
b Lufteinlass
Das Außengerät ist nur für die Außeninstallation und für die
folgenden Umgebungstemperaturen konzipiert:
Betriebsart Kühlen 10~43°C
Betriebsart Heizen –25~25°C
Beachten Sie folgende Hinweise bezüglich der Maße:
Maximaler Abstand zwischen Außengerät und
externem Reserveheizungs-Bausatz
4.1.2 Zusätzliche Anforderungen an den
Installationsort des Außengeräts in kalten
Klimazonen
Entfernen Sie in Gebieten mit niedrigen Umgebungstemperaturen
und hoher Luftfeuchtigkeit oder mit starkem Schneefall das
Ansaugluftgitter, um den ordnungsgemäßen Betrieb sicherzustellen.
EWAA004~008D + EWYA004~008D
Kompakte luftgekühlte Kaltwassererzeuger
und kompakte Luft-Wasser-Wärmepumpen
4P688014-1C – 2022.09
b > 30 0
a
>250
(mm)
10 m
4 Installation der Einheit
Nicht abschließende Liste der Länder: Österreich, Tschechische
Republik, Dänemark, Estland, Finnland, Deutschland, Ungarn,
Lettland, Litauen, Norwegen, Polen, Rumänien, Serbien, Slowakei,
Schweden ...
1 Entfernen Sie die Schrauben, die das Ansaugluftgitter fixieren.
2 Entfernen Sie das Ansaugluftgitter und entsorgen Sie es.
3 Bringen Sie die Schrauben wieder am Gerät an.
4×
1 3
a Ansaugluftgitter
Schützen Sie das Außengerät gegen direkten Schneefall und achten
Sie darauf, dass das Außengerät NIEMALS zugeschneit ist.
c
a Schneeabdeckung oder Unterstand
b Untergestell
c Vorherrschende Windrichtung
d Luftauslass
Lassen Sie auf alle Fälle mindestens 300 mm Freiraum unter dem
Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens
100 mm über der maximal zu erwartenden Schneehöhe positioniert
ist. Siehe "4.2 Montieren des
Details.
In schneereichen Gegenden muss ein Installationsort gewählt
werden, an dem das Gerät NICHT durch den Schnee beeinträchtigt
wird. Wenn der Schnee seitlich einfallen kann, stellen Sie sicher,
dass die Wärmetauscherspule
beeinträchtigt wird. Installieren
Schneeabdeckung oder einen Unterstand und ein Untergestell.
2
c
a
b
Außengeräts" [ 4 10] für weitere
durch den Schnee NICHT
Sie erforderlichenfalls eine
Installationsanleitung
a
9
