4 Installation der Einheit

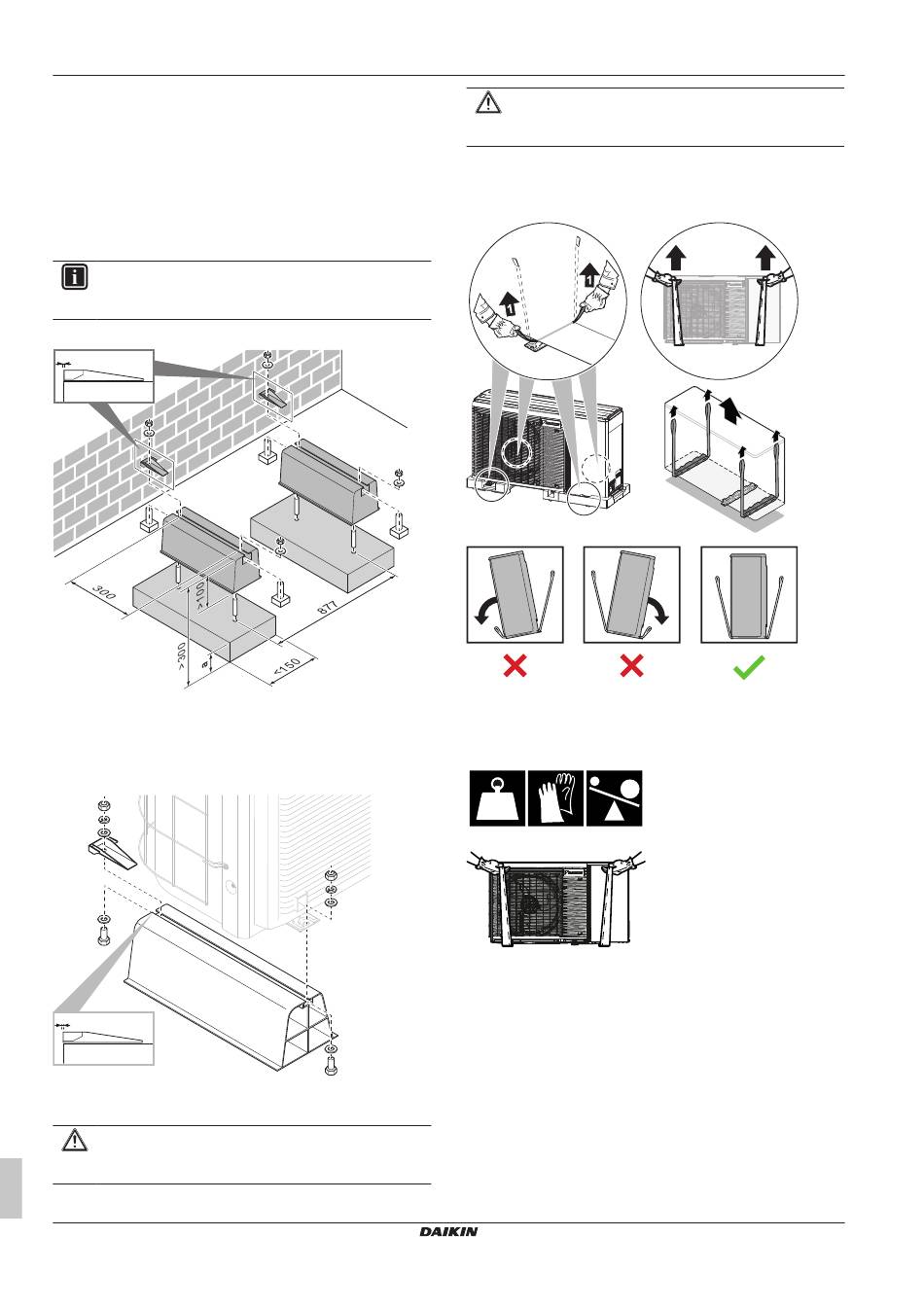

4.2 Montieren des Außengeräts
4.2.1

So bereiten Sie den Installationsort vor

In diesem Abschnitt werden verschieden Installationsstrukturen
aufgeführt. Verwenden Sie für alle 4 Sätze mit M8- oder M10-
Ankerbolzen, Muttern und Unterlegscheiben. Lassen Sie auf alle
Fälle mindestens 300 mm Freiraum unter dem Gerät. Stellen Sie
zusätzlich sicher, dass das Gerät mindestens 100 mm über der
maximal zu erwartenden Schneehöhe positioniert ist.
INFORMATION
Die maximale Höhe des oberen hervorstehenden Teils der
Schrauben beträgt 15 mm.
Option 1: Auf den Montagefüßen "Flexi-Fuß mit Strebe"
0 mm
(mm)
a Maximale Schneefallhöhe
Option 2: Auf Kunststoff-Montagefüßen
Verwenden Sie in diesem Fall die Bolzen, Muttern, Unterlegscheiben
und Federringe, die als Zubehör im Lieferumfang des Geräts
enthalten sind.
0 mm
4.2.2 So installieren Sie das Außengerät
VORSICHT
Um Verletzungen zu vermeiden, NICHT den Lufteinlass
oder die Aluminiumlamellen des Geräts berühren.
Installationsanleitung
10
VORSICHT
Entfernen Sie den Schutzkarton NICHT, bevor das Gerät
richtig montiert ist.
1 Tragen Sie das Gerät an den Schlingen, die am Gerät
angebracht sind. Ziehen Sie beide Seiten der Schlinge
gleichzeitig hoch, um zu verhindern, dass sich die Schlinge vom
Gerät löst.
2 Beim Bewegen des Geräts:
▪ Achten Sie darauf, dass beide Seiten der Schlinge gleich
lang sind.
▪ Halten Sie den Rücken gerade.
±110
kg
3 Installieren Sie das Außengerät wie folgt:
▪ (1) Stellen Sie das
Aufstellungsort.
▪ (2) Entfernen Sie die Schlingen (indem Sie an 1 Seite der
Schlinge ziehen).
▪ (3) Fixieren Sie das Gerät.
Kompakte luftgekühlte Kaltwassererzeuger
und kompakte Luft-Wasser-Wärmepumpen
2 2
Gerät an den vorgesehenen
EWAA004~008D + EWYA004~008D
4P688014-1C – 2022.09
