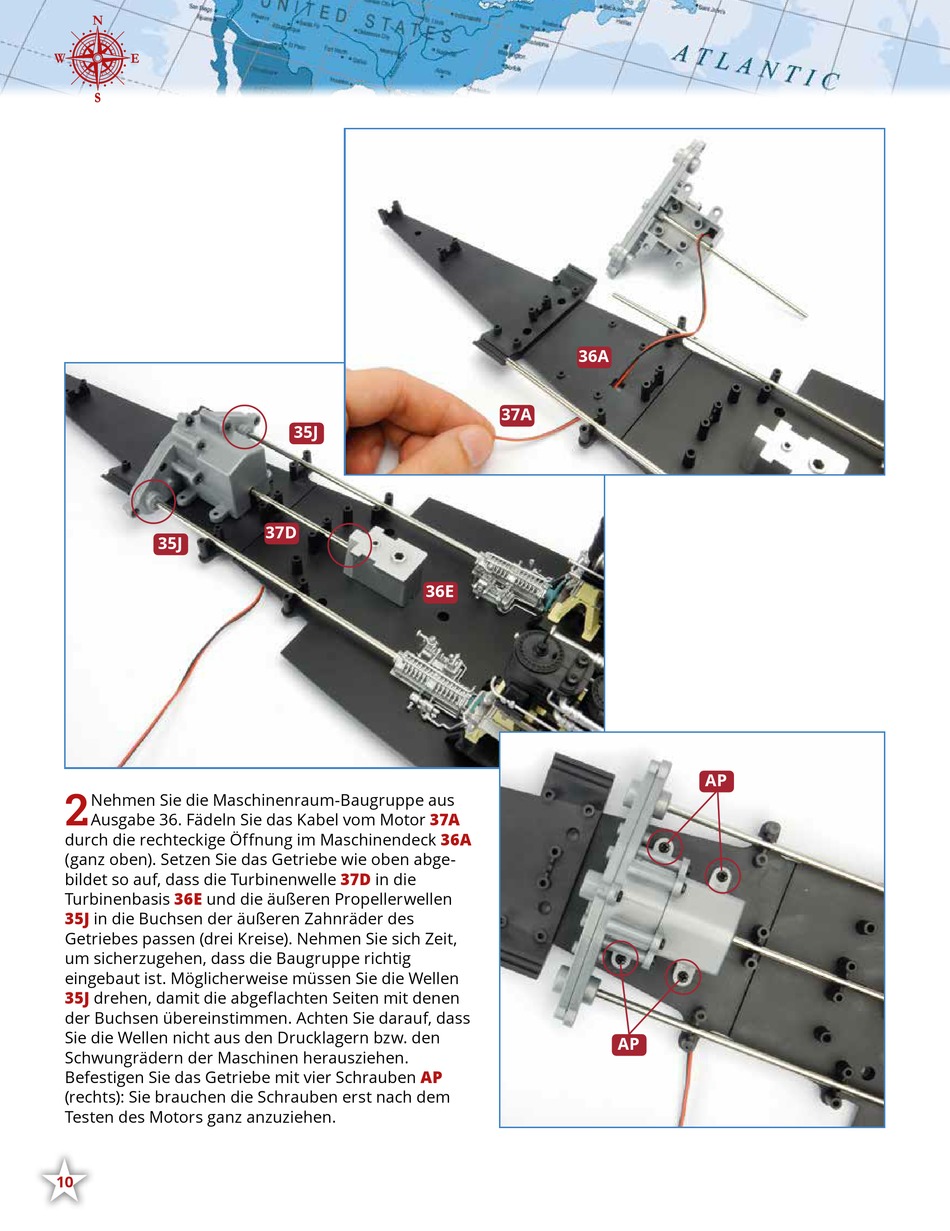

Nehmen Sie die Maschinenraum-Baugruppe aus
Ausgabe 36. Fädeln Sie das Kabel vom Motor
durch die rechteckige Öffnung im Maschinendeck
(ganz oben). Setzen Sie das Getriebe wie oben abge-
bildet so auf, dass die Turbinenwelle
36E
Turbinenbasis und die äußeren Propellerwellen
35J
in die Buchsen der äußeren Zahnräder des
Getriebes passen (drei Kreise). Nehmen Sie sich Zeit,
um sicherzugehen, dass die Baugruppe richtig
eingebaut ist. Möglicherweise müssen Sie die Wellen
35J
drehen, damit die abgeflachten Seiten mit denen
der Buchsen übereinstimmen. Achten Sie darauf, dass
Sie die Wellen nicht aus den Drucklagern bzw. den
Schwungrädern der Maschinen herausziehen.
Befestigen Sie das Getriebe mit vier Schrauben
(rechts): Sie brauchen die Schrauben erst nach dem
Testen des Motors ganz anzuziehen.
•
