4

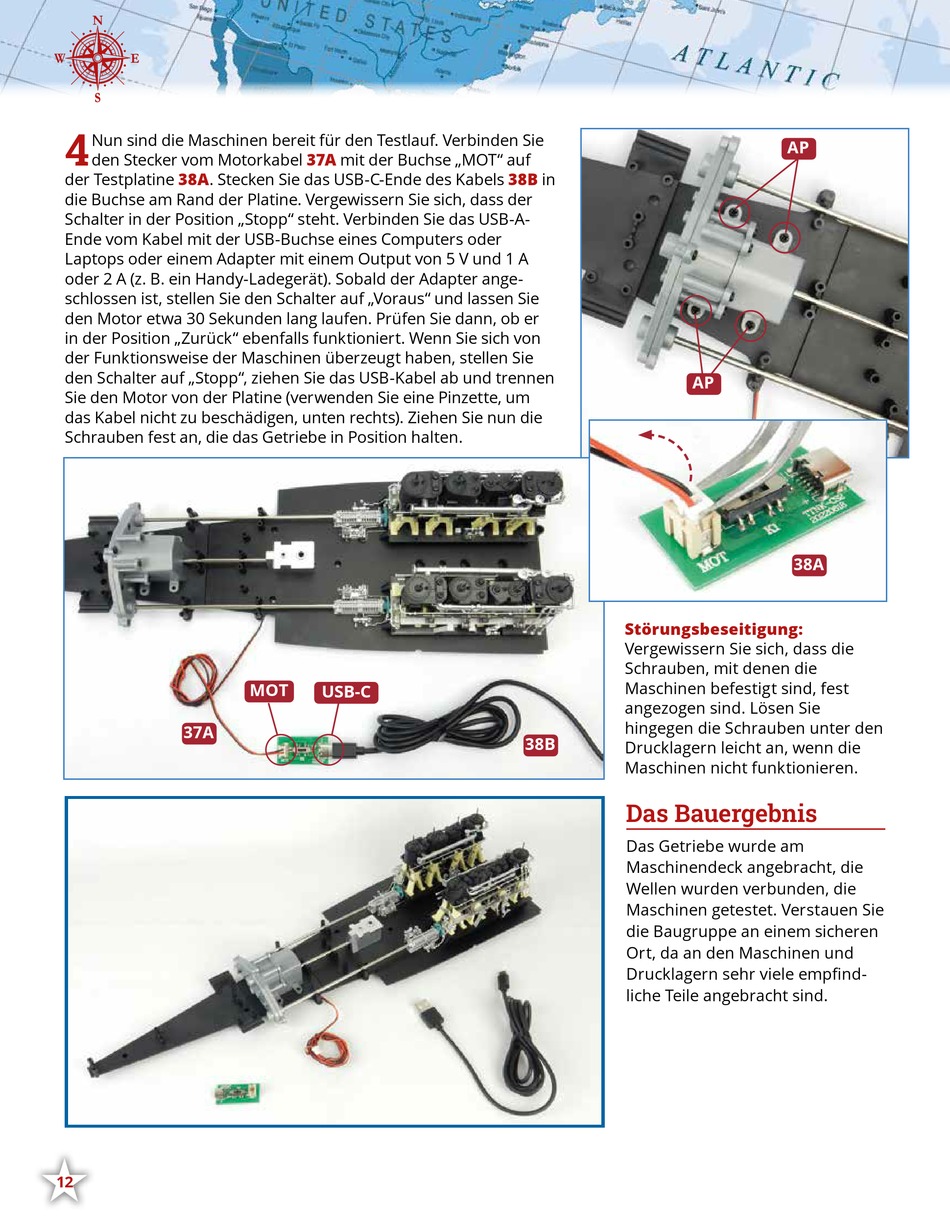

Nun sind die Maschinen bereit für den Testlauf. Verbinden Sie
den Stecker vom Motorkabel
der Testplatine 38A. Stecken Sie das USB-C-Ende des Kabels
die Buchse am Rand der Platine. Vergewissern Sie sich, dass der
Schalter in der Position „Stopp" steht. Verbinden Sie das USB-A-
Ende vom Kabel mit der USB-Buchse eines Computers oder
Laptops oder einem Adapter mit einem Output von 5 V und 1 A
oder 2 A (z. B. ein Handy-Ladegerät). Sobald der Adapter ange-
schlossen ist, stellen Sie den Schalter auf „Voraus" und lassen Sie
den Motor etwa 30 Sekunden lang laufen. Prüfen Sie dann, ob er
in der Position „Zurück" ebenfalls funktioniert. Wenn Sie sich von
der Funktionsweise der Maschinen überzeugt haben, stellen Sie
den Schalter auf „Stopp", ziehen Sie das USB-Kabel ab und trennen
Sie den Motor von der Platine (verwenden Sie eine Pinzette, um
das Kabel nicht zu beschädigen, unten rechts). Ziehen Sie nun die
Schrauben fest an, die das Getriebe in Position halten.
37A
•
12
37A
mit der Buchse „MOT" auf
MOT
USB-C
38B
in
Störungsbeseitigung:
Vergewissern Sie sich, dass die
Schrauben, mit denen die
Maschinen befestigt sind, fest
angezogen sind. Lösen Sie
hingegen die Schrauben unter den
38B
Drucklagern leicht an, wenn die
Maschinen nicht funktionieren.
Das Bauergebnis
Das Getriebe wurde am
Maschinendeck angebracht, die
Wellen wurden verbunden, die
Maschinen getestet. Verstauen Sie
die Baugruppe an einem sicheren
Ort, da an den Maschinen und
Drucklagern sehr viele empfind-
liche Teile angebracht sind.
AP
AP
38A
