Die Fernbedienung (Teil I)
115A
115B
115E
115A
115C
115G
115F
115B
115A
115D
115I
115H
KP
115B

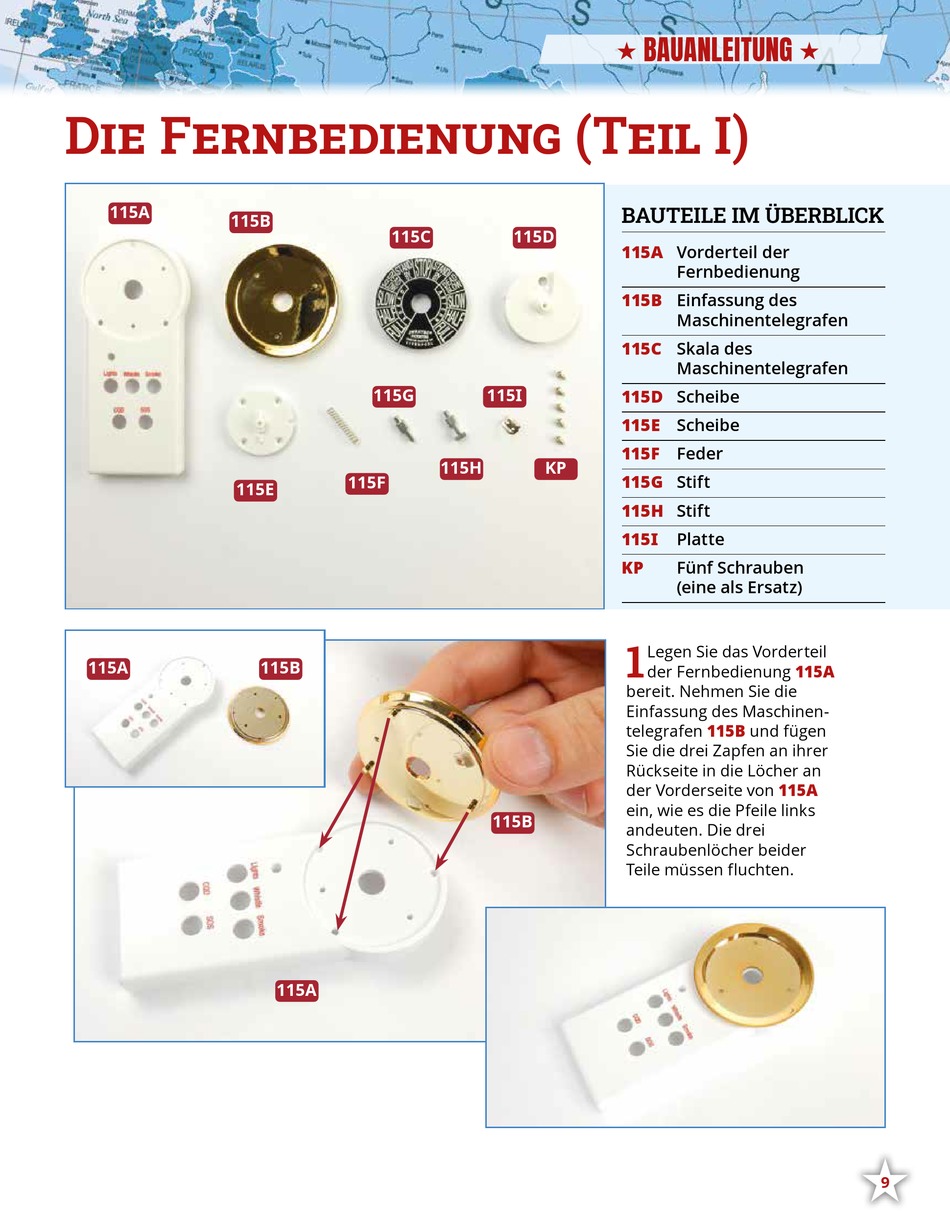

BAUANLEITUNG
BAUTEILE IM ÜBERBLICK
115A
Vorderteil der
Fernbedienung
115B
Einfassung des
Maschinentelegrafen
115C
Skala des
Maschinentelegrafen
115D
Scheibe
115E
Scheibe
115F
Feder
115G
Stift
115H
Stift
115I
Platte
KP
Fünf Schrauben
(eine als Ersatz)
1
Legen Sie das Vorderteil
115A
der Fernbedienung
bereit. Nehmen Sie die
Einfassung des Maschinen-
115B
telegrafen
und fügen
Sie die drei Zapfen an ihrer
Rückseite in die Löcher an
115A
der Vorderseite von
ein, wie es die Pfeile links
andeuten. Die drei
Schraubenlöcher beider
Teile müssen fluchten.
9
