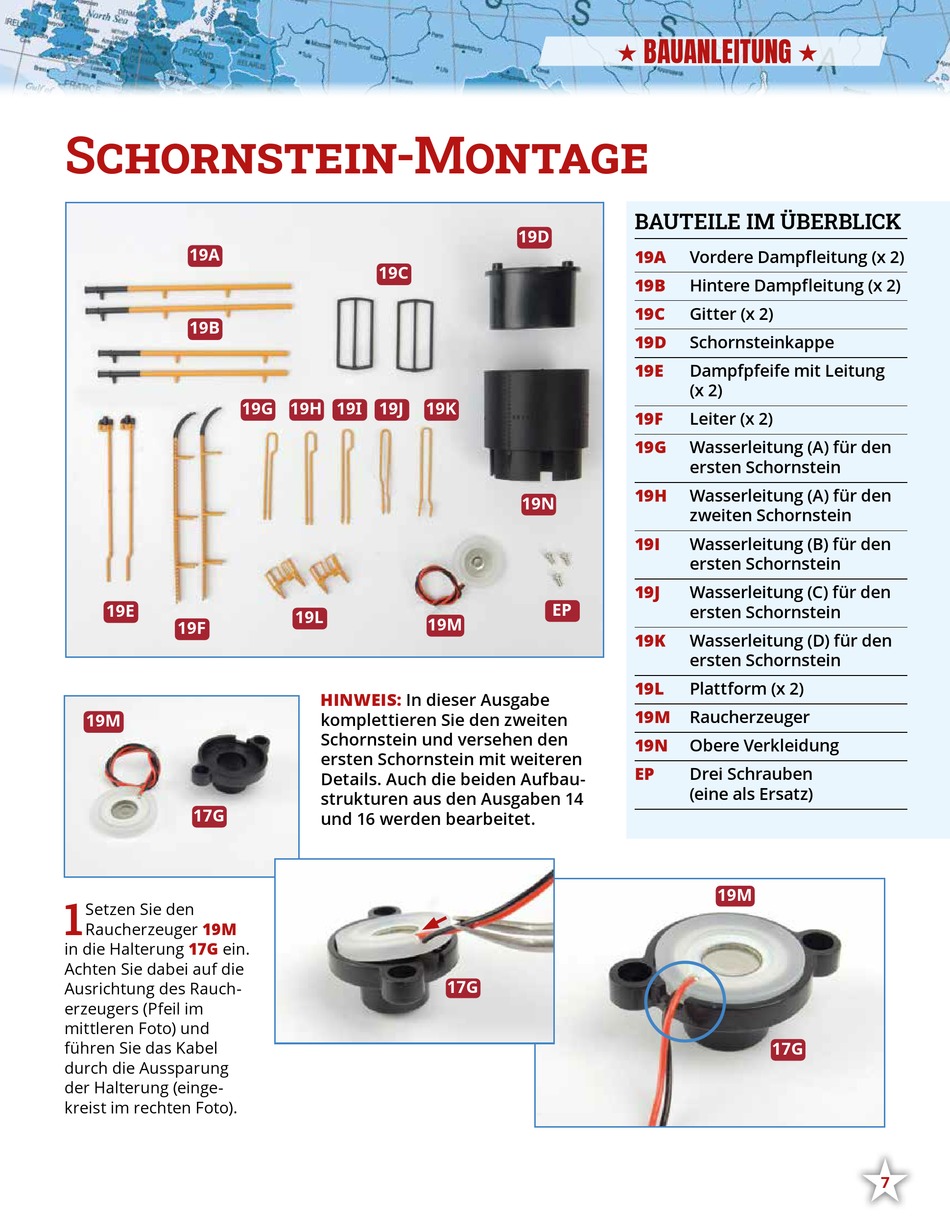

Schornstein-Montage
19A
19B
19G 19H 19I
19E
19F
19M
17G
1
Setzen Sie den
19M
Raucherzeuger
17G
in die Halterung
ein.
Achten Sie dabei auf die
Ausrichtung des Rauch-
erzeugers (Pfeil im
mittleren Foto) und
führen Sie das Kabel
durch die Aussparung
der Halterung (einge-
kreist im rechten Foto).
19C
19J
19K
19L
19M
HINWEIS:
In dieser Ausgabe
komplettieren Sie den zweiten
Schornstein und versehen den
ersten Schornstein mit weiteren
Details. Auch die beiden Aufbau-
strukturen aus den Ausgaben 14
und 16 werden bearbeitet.
17G
BAUANLEITUNG
•
BAUTEILE IM ÜBERBLICK
19D
19A
Vordere Dampfleitung (x 2)
19B
Hintere Dampfleitung (x 2)
19C
Gitter (x 2)
19D
Schornsteinkappe
19E
Dampfpfeife mit Leitung
(x 2)
19F
Leiter (x 2)
19G
Wasserleitung (A) für den
ersten Schornstein
19H
Wasserleitung (A) für den
19N
zweiten Schornstein
19I
Wasserleitung (B) für den
ersten Schornstein
19J
Wasserleitung (C) für den
EP
ersten Schornstein
19K
Wasserleitung (D) für den
ersten Schornstein
19L
Plattform (x 2)
19M
Raucherzeuger
19N
Obere Verkleidung
EP
Drei Schrauben
(eine als Ersatz)
•
19M
17G
•
