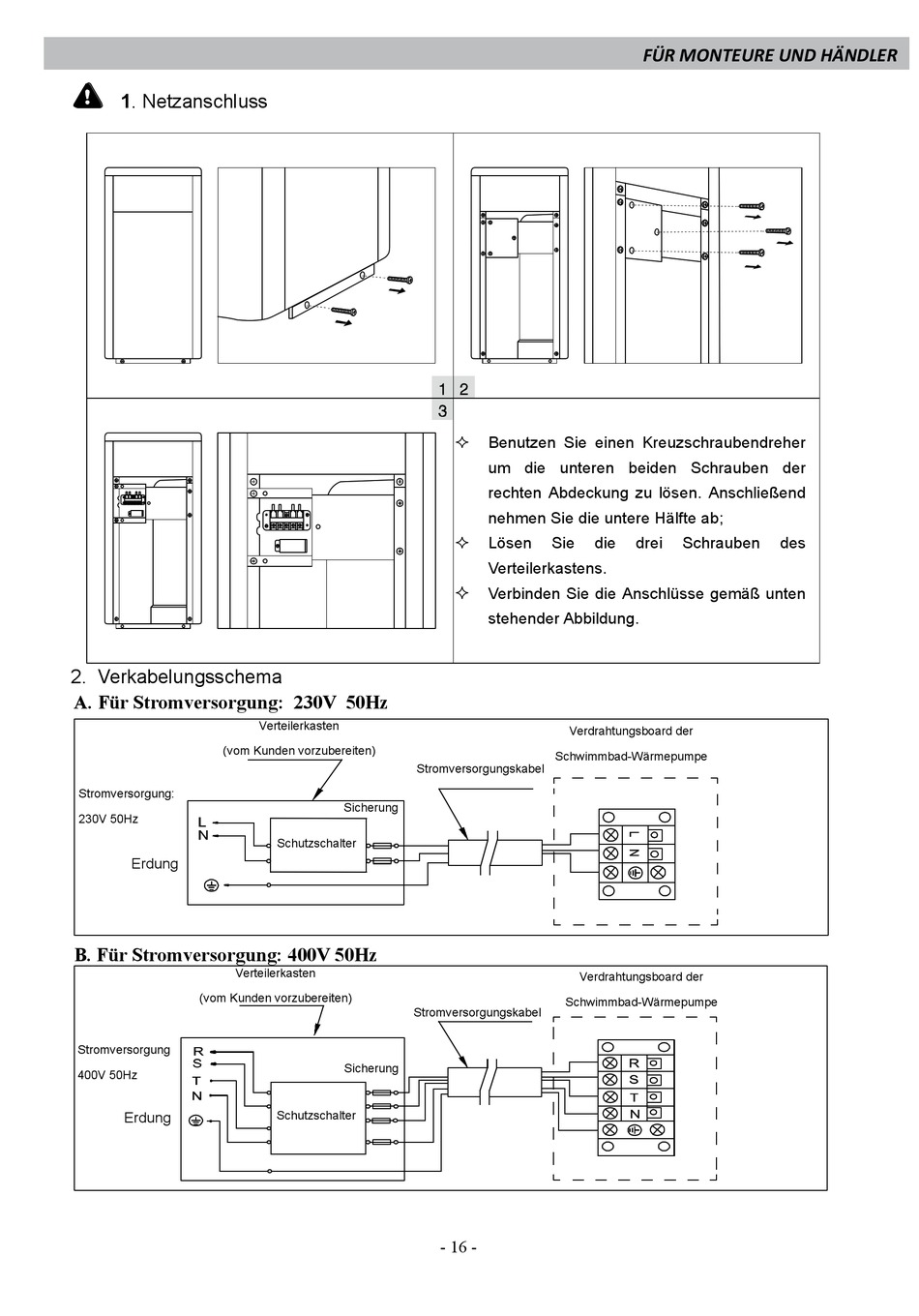

1. Netzanschluss

2. Verkabelungsschema
A. Für Stromversorgung: 230V 50Hz
(vom Kunden vorzubereiten)
Stromversorgung:
230V 50Hz
Erdung
B. Für Stromversorgung: 400V 50Hz
Verteilerkasten
(vom Kunden vorzubereiten)
Stromversorgung
400V 50Hz
Erdung
Verteilerkasten
Stromversorgungskabel
Sicherung
Schutzschalter
Stromversorgungskabel
Sicherung
Schutzschalter
Benutzen Sie einen Kreuzschraubendreher

um die unteren beiden Schrauben der
rechten Abdeckung zu lösen. Anschließend
nehmen Sie die untere Hälfte ab;
 Lösen Sie die
Verteilerkastens.
 Verbinden Sie die Anschlüsse gemäß unten
stehender Abbildung.
Verdrahtungsboard der
Schwimmbad-Wärmepumpe
Verdrahtungsboard der
Schwimmbad-Wärmepumpe
- 16 -
FÜR MONTEURE UND HÄNDLER
drei Schrauben des
