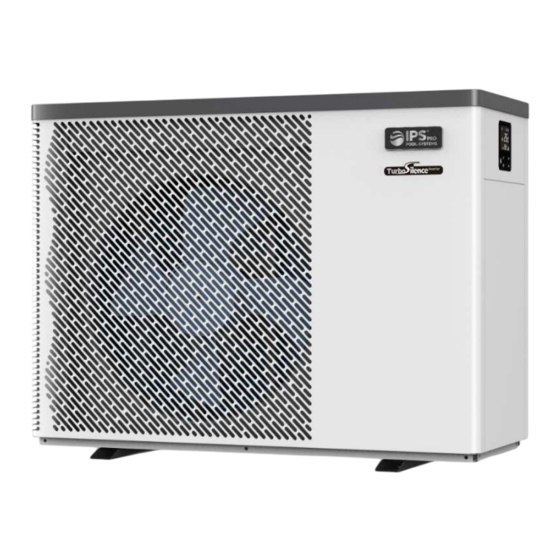

IPSPRO IPS-110 pro Installations- Und Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für IPSPRO IPS-110 pro
- Seite 1 INSTALLATIONS- UND BENUTZERHANDBUCH DE/EN...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Für Benutzer……………………………………………………………………………………………P.5 - P.12 1. Allgemeine Informationen ........................- 5 - 1.1. Inhalt ..............................- 5 - 1.2. Betriebsbedingungen und Bereich ....................- 5 - 1.3. Vorteile der verschiedenen Modi ..................... - 5 - 1.4. Freundliche Erinnerung ........................- 6 - 2. - Seite 3 Warnung： Das Produkt enthält Kältemittel R32. Das Kältemittel darf nicht freigesetzt werden und in die Atmosphäre gelangen. Überprüfen Sie die Anlage regelmäßig auf etwaige Leckagen. Beachten Sie die gesetzlichen Anforderungen und treffen Sie hinreichende Vorkehrungsmaßnahmen für den Fall, dass eine Leckage im Kältemittelkreislauf auftritt. Verwenden Sie die Wärmepumpe nicht weiter, wenn eine Leckage vorliegt und diese nicht von entsprechendem Fachpersonal behoben wurde.
-
Seite 4: Transport, Lagerung
d. Bei Gasaustrittmuss die Wärmepumpe gestoppt werden. Das Gerät muss an ein professionelles Wartungszentrum zurückgegeben werden. 3. Transport & Lagerung a. Versiegelungen sind während des Transports nicht erlaubt. b. Der Transport von Gütern mit konstanter Geschwindigkeit ist erforderlich, um ein plötzliches Beschleunigen oder plötzliches Bremsen zu vermeiden, um die Kollision von Gütern zu reduzieren. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise: Produktidentifikator 75-10-5(Difluormethan) Gefahrenpiktogramme Signalwort Gefahr Gefahrenhinweise H220 Extrem entzündbares Gas. H280 Enthält Gas unter Druck; kann bei Erwärmung explodieren. Sicherheitshinweise P210 Von Hitze, heißen Oberflächen, Funken, offenen Flammen und anderen Zündquellen fernhalten. Nicht rauchen. P377 Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann. - Seite 6 Nach Verschlucken Mund gründlich mit Wasser spülen. Kein Erbrechen einleiten. Bewusstlosen Personen darf nichts eingeflößt werden. Wichtigste akute und verzögert auftretende Symptome und Wirkungen Symptome Atemnot; Atemstillstand. Erfrierungen Hinweise auf ärztliche Soforthilfe oder Spezialbehandlung Symptomatisch behandeln. Löschmittel Geeignete Löschmittel Löschpulver: Wassersprühstrahl: Wassernebel; Schaum Ungeeignete Löschmittel Wasservollstrahl;...
-
Seite 7: Für Benutzer
Für Benutzer 1. Allgemeine Informationen 1.1. Inhalt Bitte überprüfen Sie nach dem Auspacken, ob Sie die folgenden Komponenten haben. BEACHTEN Vergessen Sie nicht die Überwurfmutter vor dem verkleben der Klebemuffe auf den Schlauch zu stecken. Schritt 2 Schritt 3 Schritt 1 1.2. -
Seite 8: Freundliche Erinnerung
Für Benutzer MODUS VORTEILE Turbo-Modus Heizleistung: 120%. Schnelles aufheizen Heizleistung: 100%~20%. Intelligenter Modus Intelligente Optimierung nach Umgebungstemperatur und Wassertemperatur Energieeffizientes sparen Stille-Modus Heizleistung: 60%~20%. Einsatz bei Nacht 1.4. Freundliche Erinnerung Diese Wärmepumpe verfügt über eine Power Off Speicherfunktion. Sobald die Stromversorgung wiederhergestellt worden ist, wird die Wärmepumpe automatisch neu gestartet. - Seite 9 Für Benutzer 1.4.4. Legen Sie keine Gegenstände in den Ein- oder Auslass, da andernfalls die Effizienz der Wärmepumpe reduziert oder diese sogar gestoppt werden kann. 1.4.5. Benutzen oder lagern Sie keine brennbaren Gase oder Flüssigkeiten wie Verdünner, Farbe und Kraftstoff, um einen Brand zu vermeiden. 1.4.6.
-
Seite 10: Betrieb
Für Benutzer 1.4.9. Bitte achten Sie darauf, dass folgende Codes / Fehler / Umstände nicht auftreten. CODES BESCHREIBUNG Es fließt kein Wasser Erinnerung an Frostschutzmittel Außerhalb des operativen Bereichs Unzureichende Wasserzufuhr / blockiertes / schmutziges Pumpensieb Strom nicht normal 2. Betrieb 2.1. - Seite 11 Für Benutzer Symbol Designation Function 1. Power On/Off ON/OFF 2. Wifi-Einstellung 1. 3 Sekunden gedrückt halten um die Bildschirmsperre zu Aktivieren oder Deaktivieren. Entsperren/ 2. Bei entsperrtem Bildschirm dient diese Taste zur Modus Auswahl. Modus Auto (12~40℃) Heizen (18~40℃) Kühlfunktion (12~30℃) Speed Auswahl: Turbo/Smart/Silence Modus Rauf / Runter...
- Seite 12 Für Benutzer 1.Einschalten: Drücken Sie für 3 Sekunden um den Bildschrim zu aktivieren, Drücken Sie dann die Wärmepumpe einzuschalten. 2. Um die Zieltemperatur zu verändern müssen Sie bei entsperrtem Bildschirm oder drücken um die Zieltemperatur anzupassen. 3. Modus Auswahl: Drücken sie um den Modus auszuwählen.
-
Seite 13: Tägliche Wartung Und Vorbereitungen Zum Winter
Für Benutzer 2.3. Tägliche Wartung und Vorbereitungen zum Winter 2.3.1. Tägliche Wartung Bitte vergessen Sie nicht, die Stromversorgung der Wärmepumpe abzuschalten Bitte reinigen Sie den Verdampfer mit Haushaltsreiniger oder sauberem Wasser, benutzen Sie NIE Benzin, Verdünner oder einen ähnlichen Brennstoff. ... -
Seite 14: Technische Spezifikationen
Für Benutzer 3. Technische Spezifikationen IPS-110 IPS-140 IPS-170 IPS-220 IPS-260 IPS-320 IPS-320T IPS-400 Modell Entsprechendes Pool 20~40 25~50 30~60 40~75 55~100 65~120 65~120 90~160 Volumen (m Betriebslufttemp (℃ ) -15~43 Betriebsbedingung: Luft 26°C, Wasser 26°C, Feuchtigkeit 80% Heizleistung (kW) in Smart 11.3 14.0 18.0... -
Seite 15: Für Monteure Und Händler
FÜR MONTEURE UND HÄNDLER 1. Transport 1.1. Bei der Aufbewahrung oder der Bewegung der Wärmepumpe sollte die Wärmepumpe in der aufrechten Position bleiben, 1.2. Heben Sie die Wärmepumpe nicht am Wasseranschluss an, wenn Sie die Wärmepumpe bewegen, Dadurch kann der Titan-Wärmetauscher in der Wärmepumpe beschädigt werden, 2. -
Seite 16: Installationsanweisung
FÜR MONTEURE UND HÄNDLER 2.2. Installationsanweisung 2.2.1. Lage und Größe Um die Luft Rezirkulation zu vermeiden, wird die Wärmepumpe auf einem gut belüfteten Platz installiert, mit einem ausreichenden Raum für die Montage und Wartung. * Mindestabstand Wasseraufbereitungsanl Rückschlagventil Kugelhähne - 14 -... - Seite 17 FÜR MONTEURE UND HÄNDLER Größe =MM IPS-110 IPS-140 IPS-170 IPS-220 IPS-260 1125 IPS-320 1074 IPS-320Tpro 1074 IPS-400pro 1264 ※ Oben genannte Daten unterliegen eventuellen Änderungen, die ohne vorherige Ankündigung vorgenommen werden können. 2.2.2. Installation der Rücklaufpumpe Der Rahmen kann mit Schrauben (M10) an ein Betonfundament oder Klammern befestigt werden, Das Betonfundament muss solide sein;...
-
Seite 18: Netzanschluss
FÜR MONTEURE UND HÄNDLER 1. Netzanschluss Benutzen Sie einen Kreuzschraubendreher um die unteren beiden Schrauben der rechten Abdeckung zu lösen. Anschließend nehmen Sie die untere Hälfte ab; Lösen drei Schrauben Verteilerkastens. Verbinden Sie die Anschlüsse gemäß unten stehender Abbildung. -
Seite 19: Prüfung Nach Der Installation
FÜR MONTEURE UND HÄNDLER Hinweis: Kabelverbindung, kein Stecker. Es wird zu Ihrer Sicherheit im Winter dringend empfohlen, eine Heizprioritätsfunktion für das Gerät vorzusehen. Sehen Sie für weitere Informationen dazu bitte Anhang 1. 3. Optionen für den Schutz der Geräte und Kabelspezifikation IPS-110 IPS-140 IPS-170... -
Seite 20: Wartung Und Vorbereitungen, Um Die Anlage Winterfest Zu Machen
FÜR MONTEURE UND HÄNDLER 2.4. Wartung und Vorbereitungen, um die Anlage winterfest zu machen 2.4.1. Wartung Die Wartung sollte einmal pro Jahr von einem qualifizierten Fachmann durchgeführt werden, Schalten Sie die Stromversorgung der Wärmepumpe vor der Reinigung, Prüfung und Reparatur ab. Berühren Sie nicht irgendwelche Elektronischen Komponenten, bis die LED Lichter am PCB aus sind. -
Seite 21: Fehlerbehebung Für Die Häufigsten Fehler
FÜR MONTEURE UND HÄNDLER 3. Fehlerbehebung für die häufigsten Fehler Fehler Grund Lösung Kein Strom Warten Sie, bis der Strom eingeschaltet wird Hauptschalter ist aus Schalter an der Überprüfen Sie ihn und wechseln Sie die Wasserpumpe startet Sicherung durchgebrannt nicht Sicherung Überprüfen Sie ihn und schalten Sie den Schutzschalter ist aus... -
Seite 22: Fehlercode
FÜR MONTEURE UND HÄNDLER 4. Fehlercode DISPLAY BESCHREIBUNG DES KEINE FEHLER Schutz vor Trockenlauf Kein Fehler, Stromversorgung übersteigt den Betriebsbereich Übermäßiger Temperaturunterschied zwischen Wasser am Einlass und am Auslass (Schutz vor zu geringem Wasserdurchsatz) Schutz vor zu hoher oder zu niedriger Umgebungstemperatur Erinnerung an Frostschutzmittel DISPLAY BESCHREIBUNG DES FEHLERS... -
Seite 23: Anhang 1: Schaltplan Für Heizprioritätsfunktion (Optional)
FÜR MONTEURE UND HÄNDLER Anhang 1: Schaltplan für Heizprioritätsfunktion (Optional) - 21 -... -
Seite 24: Anhang 2: Schaltplan Für Heizprioritätsfunktion (Optional)
FÜR MONTEURE UND HÄNDLER Anhang 2: Schaltplan für Heizprioritätsfunktion (Optional) - 22 -... -
Seite 25: Anhang 3: Schaltplan Für Heizprioritätsfunktion (Optional)
FÜR MONTEURE UND HÄNDLER Anhang 3: Schaltplan für Heizprioritätsfunktion (Optional) - 23 -... - Seite 26 FÜR MONTEURE UND HÄNDLER Parallelschaltung mit Filtrationsuhr A: Timer Wasserpumpe B: Verkabelung Wasserpumpe der Wärmepumpe Hinweis: Der Installateur sollte A parallel zu B (wie oben Bild) verbinden, Um dieWasserpumpe zu starten, ist Bedingung, dass A oder B verbunden sind, Um die Wasserpumpe zu stoppen, müssen sowohl A als auch B getrennt - 24 -...
-
Seite 27: Wifi-Einstellung
FÜR MONTEURE UND HÄNDLER 5. Wifi-Einstellung 1) APP-Download iPhone: bitte Herunterladen von Android Mobile: bitte Herunterladen von 2) Kontoregistrierung a) Registrierung per Handynummer/E-Mail - 25 -... - Seite 28 FÜR MONTEURE UND HÄNDLER b) Registrierung der Handynummer 3) Familie erstellen Bitte geben Sie den Namen ein und wählen Sie den Raum des Gerätes aus. - 26 -...
-
Seite 29: Wi-Fi-Verbindung
FÜR MONTEURE UND HÄNDLER 4) APP Bindung Bitte stellen Sie sicher, dass Ihr Handy mit Wifi verbunden ist. a) Wifi-Verbindung: Drücken Sie 3 Sekunden lang nach Entsperren des Bildschirms, blinkt, um in das Wifi-Bindungsprogramm zu gelangen. b) Klicken Sie auf "Gerät hinzufügen", folgen Sie den Anweisungen, um die Bindung zu beenden. - Seite 30 FÜR MONTEURE UND HÄNDLER 5) Betrieb Für Wärmepumpe mit Heiz- und Kühlfunktion: Mehr Freigabegeräte Zeigt den Status von Heizen/Kühlen an Prozentsatz der Share Heizleistung Temperaturanzeige ℃/℉ wählbar aktuelle Wassertemperatur des Schwimmbades Aushärtungstemperatur Funktion Heizen/ Kühlen auswählen Timer Turbo/ Wählen Smart/Silence-Modus aus Ein/Aus - 28 -...
- Seite 31 FÜR MONTEURE UND HÄNDLER Geben Sie Geräte an Ihre Familienmitglieder weiter, wenn Ihre Familienmitglieder auch das Gerät steuern wollen. Bitte lassen Sie Ihre Familienmitglieder zuerst das APP registrieren, und dann kann der Administrator wie folgt vorgehen: - 29 -...
- Seite 32 FÜR MONTEURE UND HÄNDLER Dann können sich Ihre Familienmitglieder wie unten beschrieben anmelden: Hinweis: 1. Die Wettervorhersage ist nur als Referenz gedacht. 2. APP kann ohne Vorankündigung aktualisiert werden. Der Hersteller behält sich das endgültige Auslegungsrecht vor. Und behaltet Sie sich das Recht vor, die Produktspezifikation und das Design jederzeit ohne vorherige Ankündigung einzustellen oder zu ändern, ohne die daraus resultierenden Verpflichtungen tragen zu müssen.
- Seite 33 INSTALLATION & USER MANUAL DE/EN...
