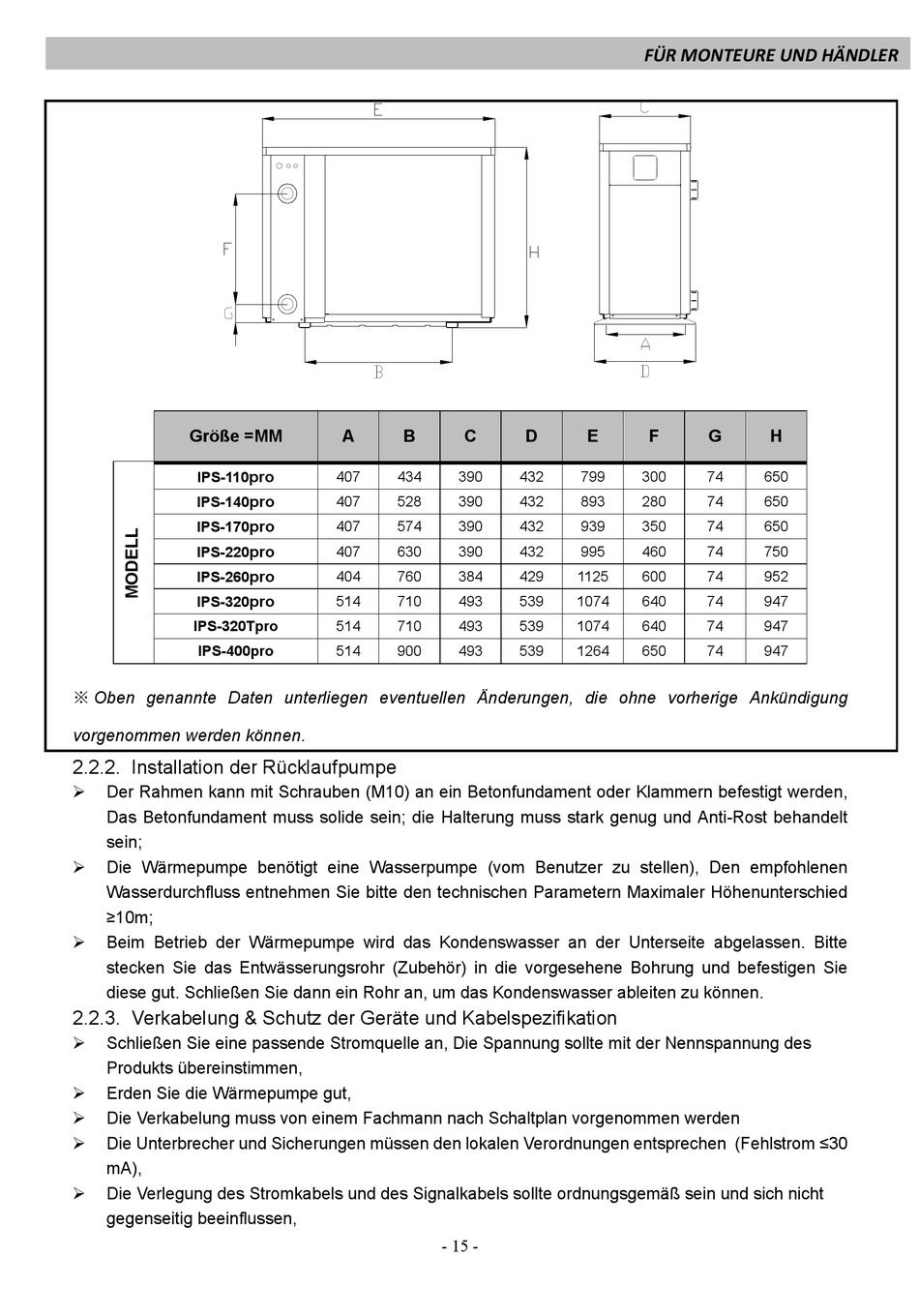

Größe =MM
IPS-110
IPS-140
IPS-170
IPS-220
IPS-260
IPS-320
IPS-320Tpro
IPS-400pro
※ Oben genannte Daten unterliegen eventuellen Änderungen, die ohne vorherige Ankündigung
vorgenommen werden können.
2.2.2. Installation der Rücklaufpumpe
 Der Rahmen kann mit Schrauben (M10) an ein Betonfundament oder Klammern befestigt werden,
Das Betonfundament muss solide sein; die Halterung muss stark genug und Anti-Rost behandelt
sein;
 Die Wärmepumpe benötigt eine Wasserpumpe (vom Benutzer zu stellen), Den empfohlenen
Wasserdurchfluss entnehmen Sie bitte den technischen Parametern Maximaler Höhenunterschied
≥10m;
 Beim Betrieb der Wärmepumpe wird das Kondenswasser an der Unterseite abgelassen. Bitte
stecken Sie das Entwässerungsrohr (Zubehör) in die vorgesehene Bohrung und befestigen Sie
diese gut. Schließen Sie dann ein Rohr an, um das Kondenswasser ableiten zu können.
2.2.3. Verkabelung & Schutz der Geräte und Kabelspezifikation
 Schließen Sie eine passende Stromquelle an, Die Spannung sollte mit der Nennspannung des
Produkts übereinstimmen,
 Erden Sie die Wärmepumpe gut,
 Die Verkabelung muss von einem Fachmann nach Schaltplan vorgenommen werden
 Die Unterbrecher und Sicherungen müssen den lokalen Verordnungen entsprechen (Fehlstrom ≤30
mA),
 Die Verlegung des Stromkabels und des Signalkabels sollte ordnungsgemäß sein und sich nicht
gegenseitig beeinflussen,
A B
pro
407 434
pro 407 528
pro 407 574
pro 407 630
pro
404 760
pro
514 710
514 710
514 900
C D E
390 432 799
390 432 893
390 432 939
390 432 995
384 429 1125
493 539 1074
493 539 1074
493 539 1264
- 15 -
FÜR MONTEURE UND HÄNDLER
F G H
300 74 650
280 74 650
350 74 650
460 74 750
600 74 952
640 74 947
640 74 947
650 74 947
