Betriebsanleitung E SP32DevKitC V2
7.3.
Digital to Analog converter pins
Es gibt 2x8-Bit-DAC-Kanäle (Digital-Analog-Wandler) auf dem ESP32 um digitale
Signale in analoge Spannungssignalausgänge umzuwandeln. Dies sind die
DAC-Kanäle: DAC1(GPIO25), DAC2(GPIO26).
7.4.
Real Time Clock GPIO pins
Es gibt RTC(Real time clock) GPIO-Unterstützung auf der ESP32. Die GPIOs
die zum RTC-Subsystem mit geringer Leistung geleitet wird, kann verwendet
werden, wenn das ESP32 in
Deep Sleep. Diese RTC GPIOs können verwendet werden, um das ESP32 aus dem
Deep Sleep zu wecken.
Deep Sleep, wenn der Ultra Low Power (ULP) Co-Prozessor läuft. Die
Folgende GPIOs können als externe Wake-up-Quelle verwendet werden:
RTC_GPIO0(GPIO36), RTC_GPIO3(GPIO39), RTC_GPIO4(GPIO34),
RTC_GPIO5(GPIO35), RTC_GPIO6(GPIO25), RTC_GPIO7(GPIO26),
RTC_GPIO8(GPIO33), RTC_GPIO9(GPIO32), RTC_GPIO10(GPIO4),
RTC_GPIO11(GPIO0), RTC_GPIO12(GPIO2), RTC_GPIO13(GPIO15),
RTC_GPIO14(GPIO13), RTC_GPIO15(GPIO12), RTC_GPIO16(GPIO14),
RTC_GPIO17(GPIO27).
7.5.
PWM (Pulse Width Modulation) pins
Der ESP32 LED-PWM-Regler (Pulsweitenmodulation) verfügt über 16 unabhängige
Kanäle, die zur Erzeugung von PWM-Signalen konfiguriert werden können mit
unterschiedliche Eigenschaften. Alle Pins, die als Ausgänge fungieren können,
können als PWM verwendet werden. Pins (die GPIOs 34 bis 39 können keine PWM
erzeugen). So setzen Sie ein PWM-Signal,
Parameter im Code definiert werden müssen: Frequenz des Signals, Tastverhältnis,
PWM-Kanal, GPIO, wo das Signal ausgegeben werden soll.
7.6.
I2C interface pins
Der ESP32 hat zwei I2C-Kanäle und jeder Pin kann als SDA oder SCL eingestellt
werden. Bei Verwendung des ESP32 mit der Arduino-IDE sind die Standard-I2C-Pins
GPIO21(SDA), GPIO22(SCL).
7.7.

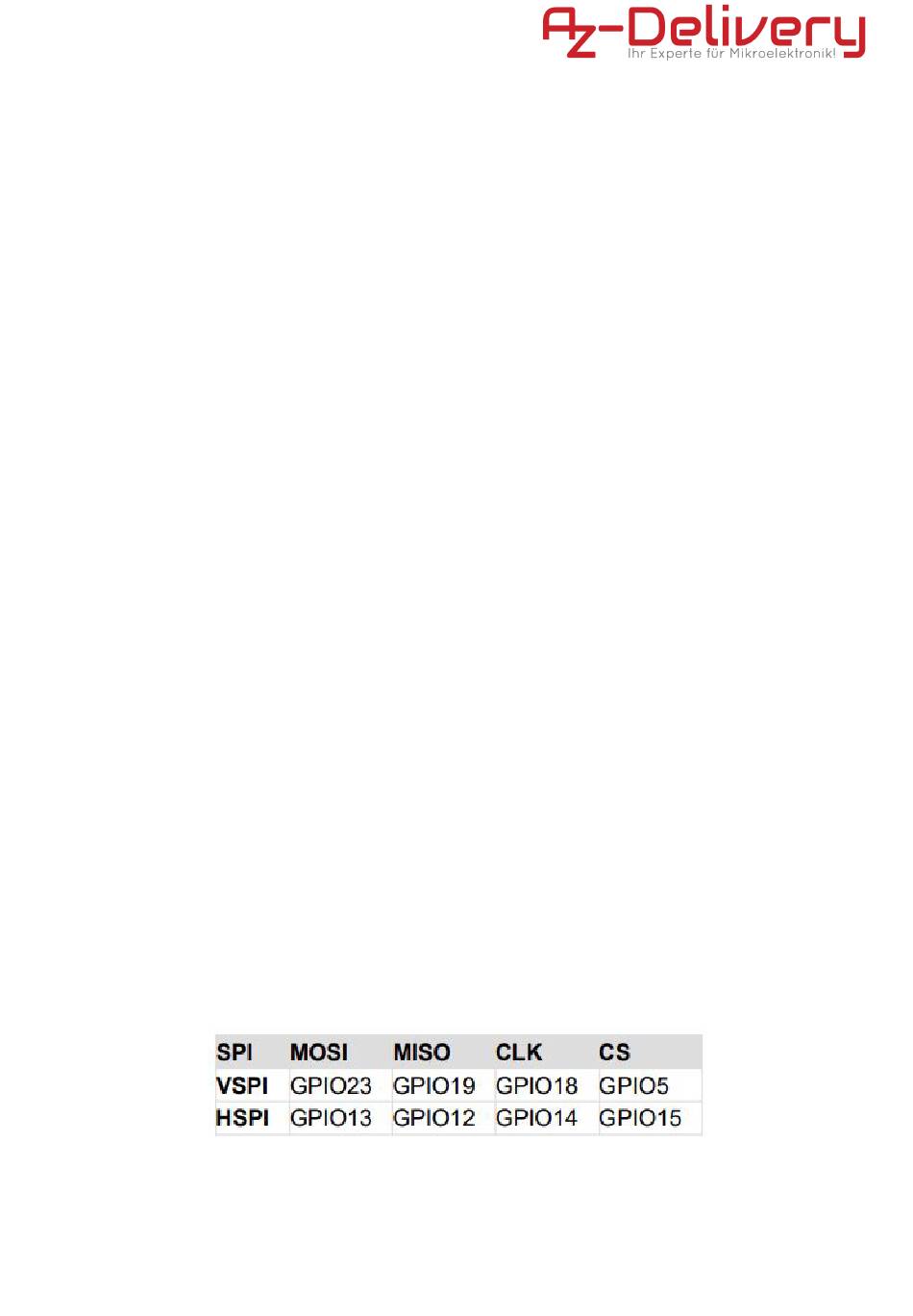

SPI inteface pins
Standardmäßig ist das Pin-Mapping für SPI-Pins:
34
