Betriebsanleitung ​ E SP32DevKitC V2

6. Inbetriebnahme

6.1. Verlöten der Pin- bzw. Stiftleisten
Bei der Montage haben Sie die Möglichkeit, die Stiftleisten zu verwenden.
Um ein Bewegen der Pins während des Lötvorgangs zu vermeiden, wird empfohlen,
die Stiftleisten – wie unten Abgebildet – in einem Breadboard zu platzieren.
Die Lange Seite der Stifte sollte dabei nach unten im Breadboard sitzen.

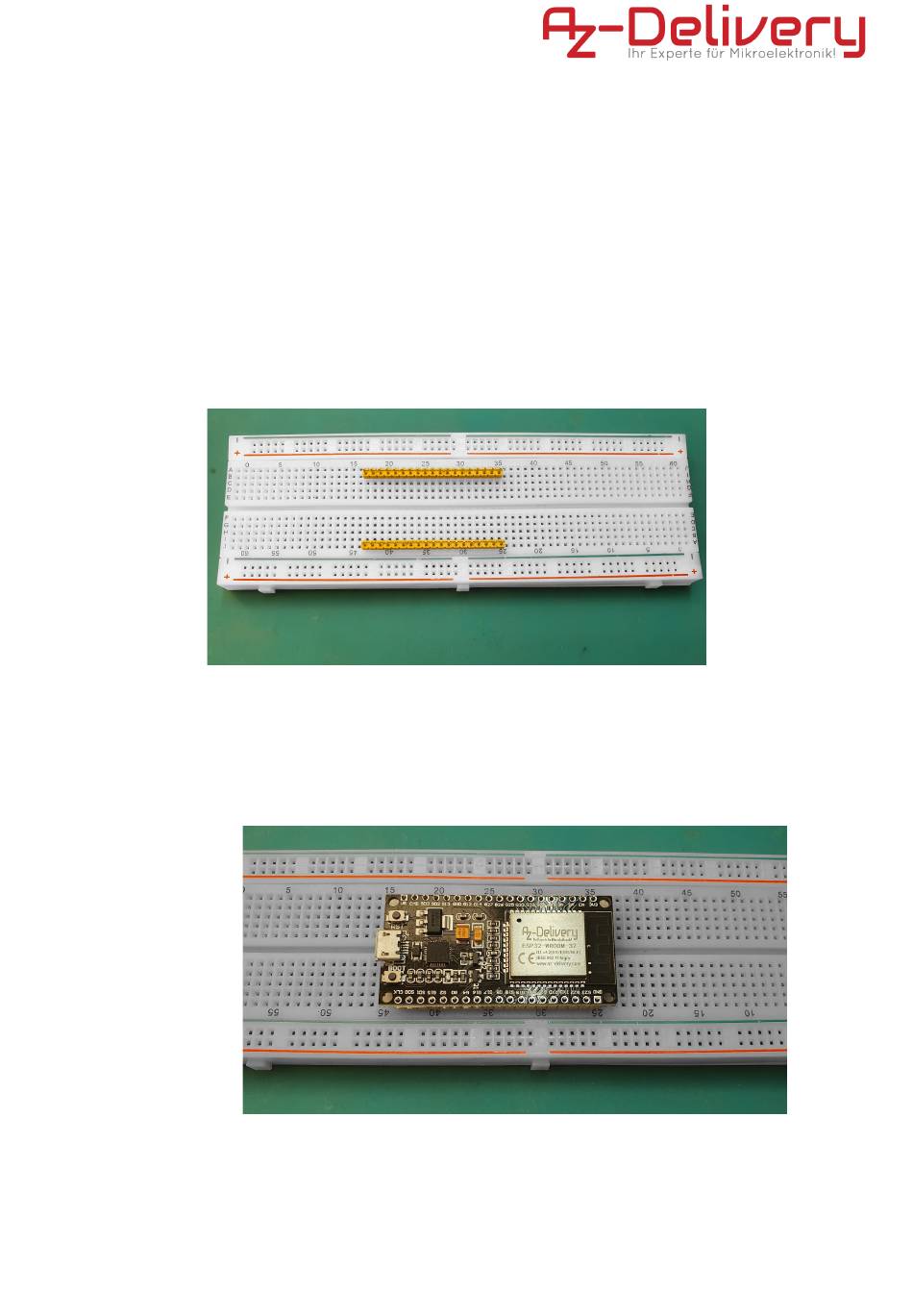

fig. 6.1.1 - Breadboard mit Stiftleisten (Beispielbild)
Platzieren Sie das ESP32 DevKitC Modul mit dem ESP32 WROOM 32 Chip nach oben
über die Stiftleisten, so dass die kurzen Pins durch die dafür vorgesehenen
Öffnungen ragen.
fig. 6.1.2 - Oberseite des D1 Mini auf Stiftleisten (Beispielbild)
22
