Wartung
7
Das Gerät in umgekehrter Reihenfolge
montieren.
VORSICHT
ACHTUNG
Richtige Position des Schwingelements .
Auf die richtige Position des Schwingelements
achten! (Siehe Abbildungen in diesem Kapitel)
Zum Austausch der Nebelerzeugerplatine folgendermaßen vorgehen:
VORSICHT
Hinweis
Schwingelement tauschen .
Wir empfehlen bei einem Tausch der Nebelerzeu-
gerplatine auch die Schwingelemente
auszutauschen.
VORSICHT
Verletzungsgefahr durch heiße Platinen.
Direkt nach dem Betrieb kann die Nebelerzeuger-
platine eine hohe Temperatur aufweisen.
• Darauf achten, dass eine Abkühlzeit
vorgesehen wird.
8
Das orange und das gelbe Kabel des
Schwingelements und das schwarze und
weiße Zuleitungskabel abziehen.
9
Die Befestigungsschrauben der Platine
lösen und die Platine entfernen.

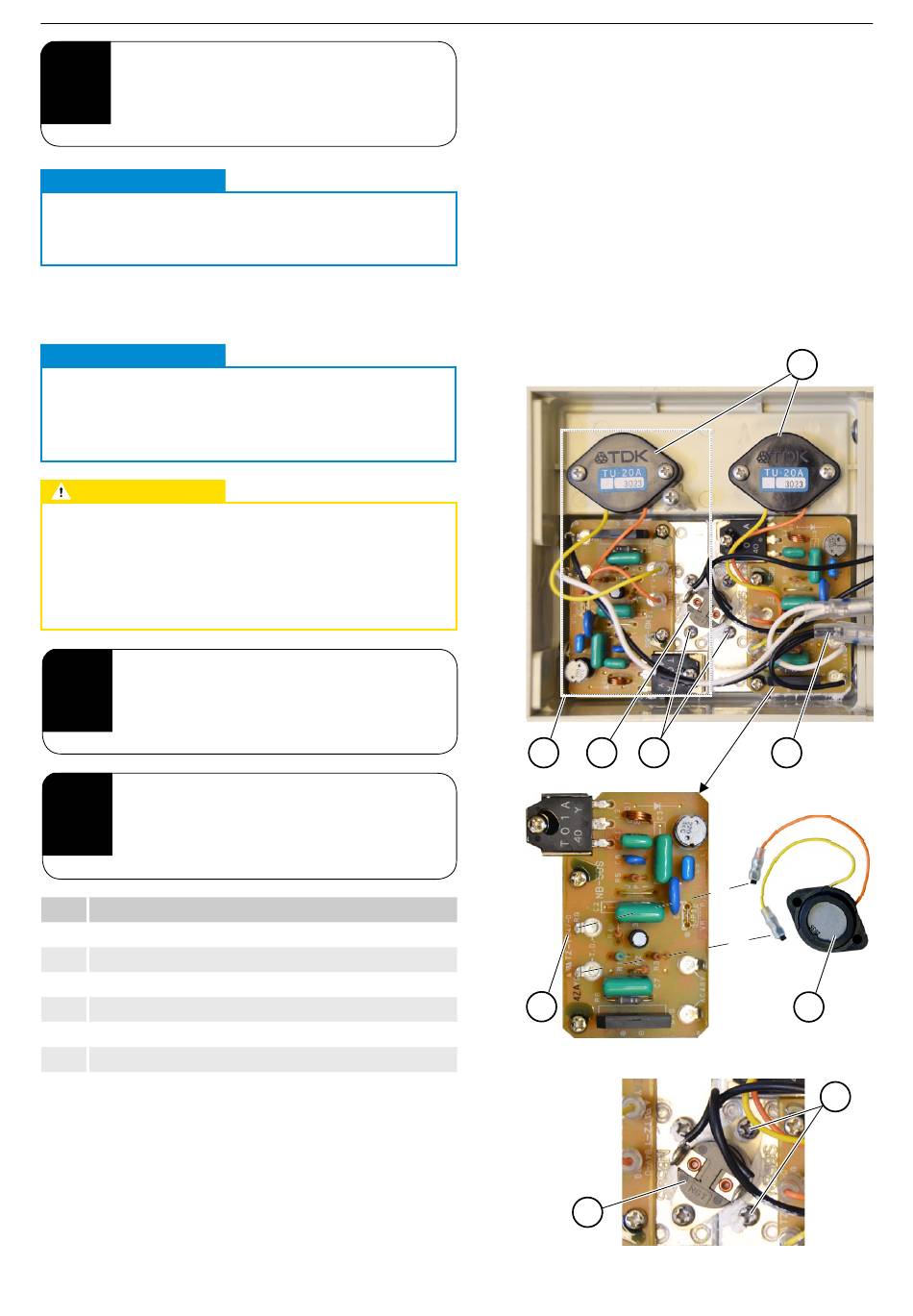

Pos. Beschreibung
1 Zuleitungskabel
2 Nebelerzeugerplatine
3
Schwingelement
4
Nebelerzeugereinheit (2 + 3)
5
Thermostat
6
Befestigungsschrauben Platine
DE / 08-2019 / 1000715
STULZ UltraSonic -System zur Kanalbefeuchtung ENS 1200 A - 9600 A-
4
2
84
- -
5 6
5
