HomeMatic RS485 Installations- Und Bedienungsanleitung Seite 15

• Verdrahten Sie die Hutschienenmodule zur
Busspannungsversorgung mit dem Netzteil an den
Klemmen 1.4 (24 VDC) und 1.8 (GND).
Achten Sie dabei strikt auf den polaritätsrichtigen
Anschluss an den Klemmen.
Anschließend ist das Modul mit dem RS-485-BUS
an den Klemmen 1.3 (A) und 1.7 (B).
Sobald mehrere Geräte an den RS-485-BUS ange-
schlossen sind, ist ein Busabschluss zu integrieren.

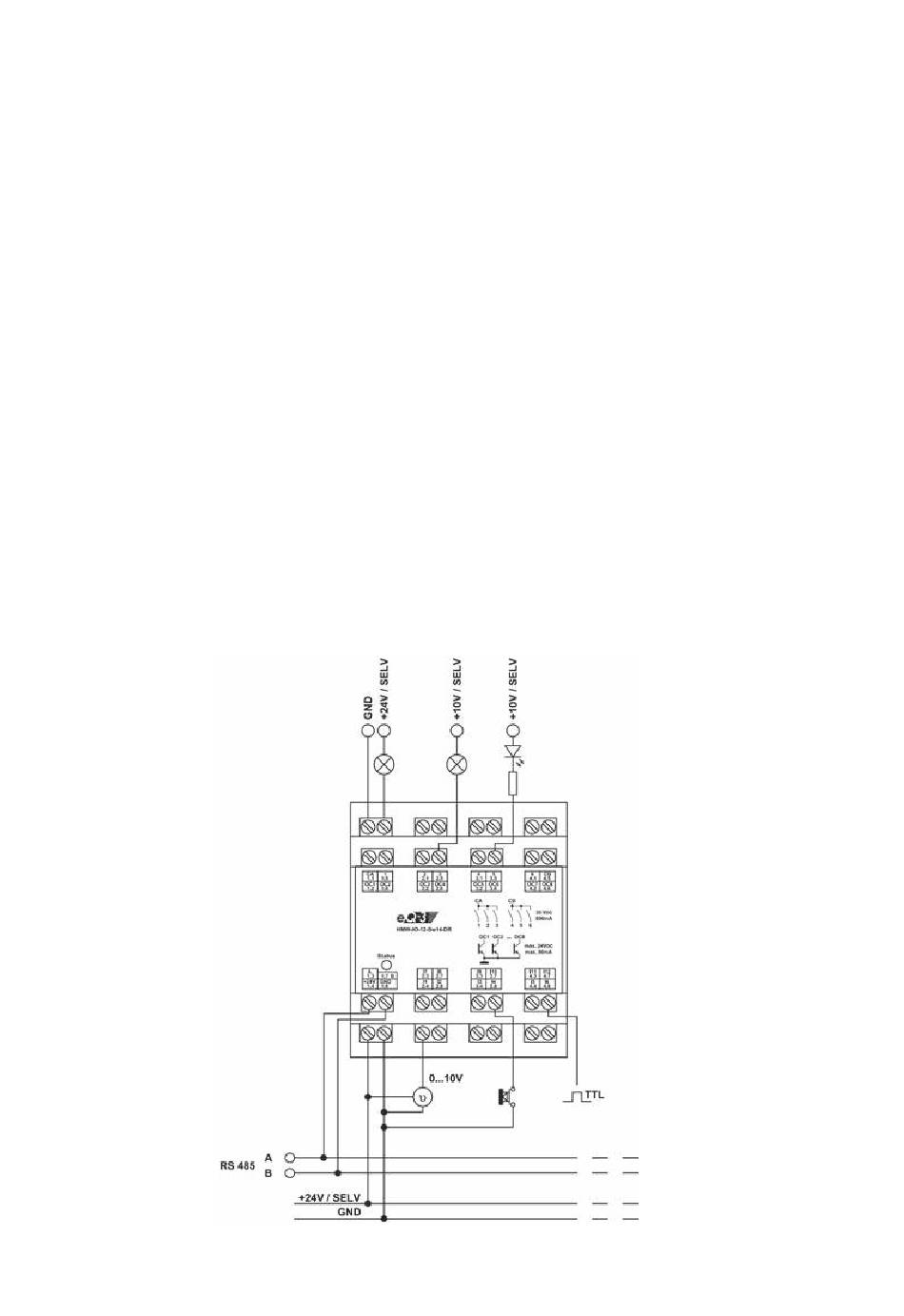

Anschluss- und Installationsbeispiel:
