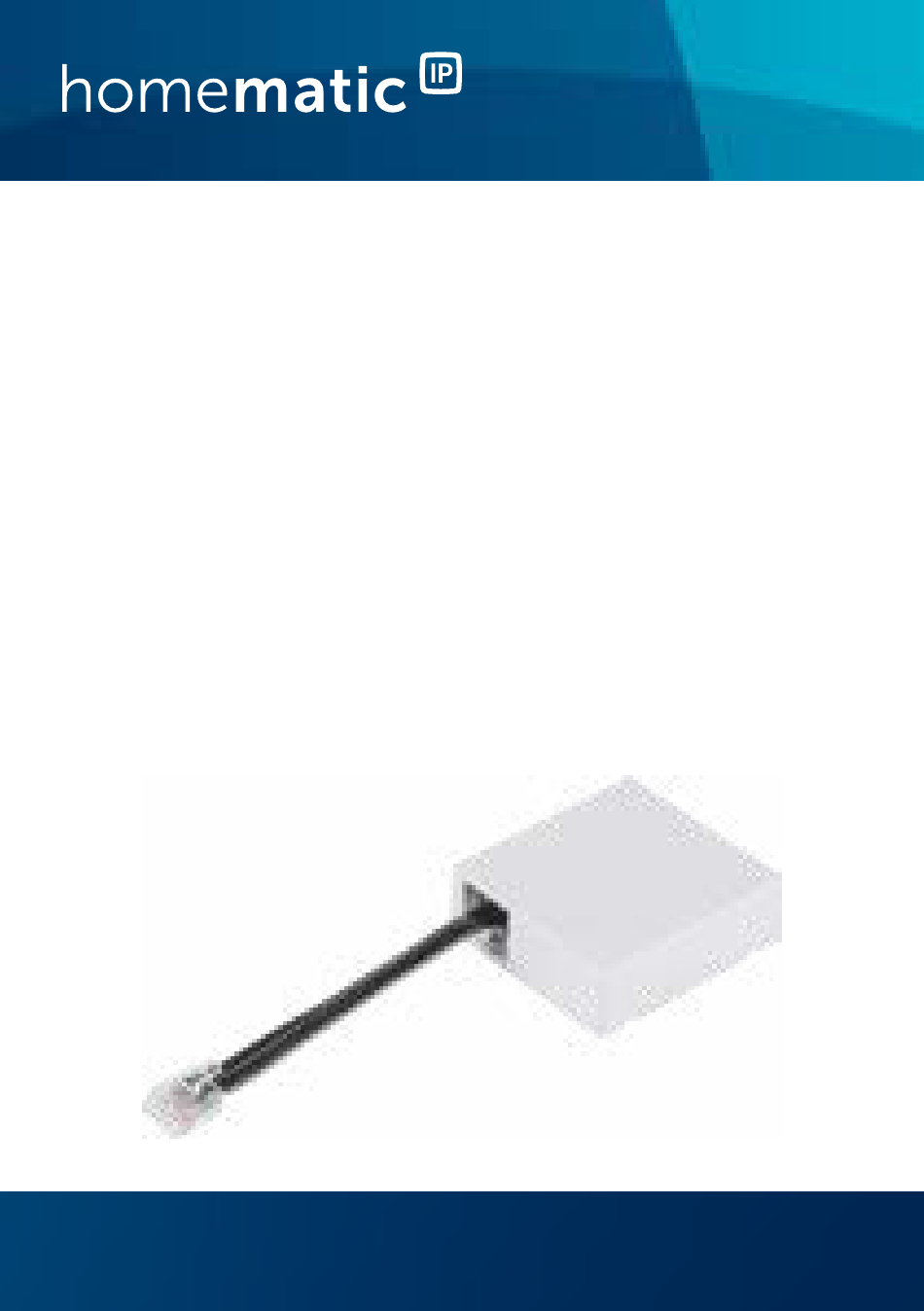

- Seite 1 Installations- und Bedienungsanleitung Installation and operating manual Modul für Hörmann-Antriebe S. 2 Module for Hörmann drives p. 22 HmIP-MOD-HO...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Modul für Hörmann-Antriebe Anschlusskabel Bedienungsanleitung Dokumentation © 2019 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden. -
Seite 8: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ...........9 Gefahrenhinweise ............9 Funktion und Geräteübersicht ........12 Allgemeine Systeminformationen ......12 Inbetriebnahme .............. 13 Installation ................13 Anlernen ................14 Fehlerbehebung .............16 Befehl nicht bestätigt ............16 Duty Cycle ................16 Fehlercodes und Blinkfolgen ..........17 Wiederherstellung der Werkseinstellungen ....18 Allgemeine Hinweise zum Funkbetrieb .....19 Technische Daten ............ -
Seite 9: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. - Seite 10 Gefahrenhinweise Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus. Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpa- ckungsmaterial nicht achtlos liegen.
- Seite 11 Gefahrenhinweise Das Gerät darf nur mit dem beiliegenden An- schlusskabel mit dem Hörmann-Antrieb verbun- den werden. Jeder andere Einsatz als der in dieser Bedie- nungsanleitung beschriebene ist nicht bestim- mungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen.
-
Seite 12: Funktion Und Geräteübersicht
Über das Homematic IP Modul für Hörmann-Antriebe können Garagentorantriebe des Herstellers Hörmann einfach in das Homematic IP Smart-Home-System inte- griert werden. Nach der Integration ins Homematic IP System kann das Garagentor komfortabel und intelligent per Smartphone- App gesteuert werden. Geräteübersicht (s. Abbildung 1): Systemtaste (Anlerntaste und Geräte-LED) -
Seite 13: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Installation Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Einbau beginnen. Das Modul ist mit folgenden Hörmann-Antrieben kompatibel: • SupraMatic Serie 3 E/P ab Index Ci • SupraMatic HT • RotaMatic/P/PL Serie 1 (ab 09/2010) und Serie 2 •... -
Seite 14: Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen. Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu kön- nen. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points. - Seite 15 Inbetriebnahme Wählen Sie den Menüpunkt „Gerät anlernen“ aus. • • Nach dem Anschließen des Moduls an die Ver- sorgungsspannung des Garagentorantriebs ist der Anlernmodus für 3 Minuten aktiv. Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (A) kurz drücken (s.
-
Seite 16: Fehlerbehebung
Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normen- konform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstins-... -
Seite 17: Fehlercodes Und Blinkfolgen
Fehlerbehebung Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle-Limits wird durch einmal langes rotes Blinken der Geräte-LED (A) angezeigt und kann sich durch temporär fehlende Funktion des Geräts äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Geräts wiederherge- stellt. -
Seite 18: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen 6x langes Gerät defekt Achten Sie auf die rotes Anzeige in Ihrer App Blinken oder wenden Sie sich an Ihren Fachhändler. 1x oranges Testanzeige Nachdem die Testan- und 1x zeige erloschen ist, grünes können Sie fortfahren. Leuchten (nach dem Anlegen der Versor-... -
Seite 19: Allgemeine Hinweise Zum Funkbetrieb
Gegebenheiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homema- tic IP HmIP-MOD-HO der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklä- rung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com... -
Seite 20: Technische Daten
Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIP-MOD-HO Versorgungsspannung: wird durch Hörmann HCP-Bus bereitgestellt Umgebungstemperatur: -20 bis +60 °C Schutzklasse: Verschmutzungsgrad: Abmessungen (B x H x T): 48 x 52 x 16 mm Gewicht: 26 g Funk-Frequenzband: 868,0-868,6 MHz 869,4-869,65 MHz Max. Funk-Sendeleistung 10 dBm Empfängerkategorie:... - Seite 21 Technische Daten Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.
-
Seite 22: Package Contents
Package contents Quantity Description Homematic IP Module for Hörmann drives Connecting cable User manual Documentation © 2019 eQ-3 AG, Germany All rights reserved. Translation from the original version in Ger- man. This manual may not be reproduced in any format, either in... - Seite 23 Table of contents Information about this manual........24 Hazard information ............24 Function and device overview ........26 General system information ........27 Start-up ................27 Installation ................27 Teaching-in ................28 Troubleshooting ............30 Command not confirmed ..........30 Duty cycle ................30 Error codes and flashing sequences .......31 Restore factory settings ..........32 General information about radio operation .....33...
-
Seite 24: Information About This Manual
Information about this manual Read this manual carefully before beginning operation with your Homematic IP components. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, hand over this manual as well. - Seite 25 Hazard information The device may only be operated in dry and dust- free environment and must be protected from the effects of moisture, vibrations, solar or other meth- ods of heat radiation, cold and mechanical loads. The device is not a toy; do not allow children to play with it.
-
Seite 26: Function And Device Overview
The device may only be operated within residen- tial buildings. Function and device overview Via the Homematic IP Module for Hörmann drives, Hör- mann garage door drives are simply integrated into the Homematic IP smart home system. After integration into the Homematic IP system, the ga- rage door is controlled via smartphone app in a comfort- able and smart way. -
Seite 27: General System Information
General system information General system information This device is part of the Homematic IP smart home system and works with the Homematic IP protocol. All devices of the system can be configured comfortably and individually with the user interface of the Central Control Unit CCU3 or flexibly via the Homematic ... -
Seite 28: Teaching-In
Teaching-in Read this entire section before starting the teach-in procedure. First set up your Homematic IP Access Point via the Homematic IP app to enable operation of other Homematic IP devices within your system. For further information, refer to the operating... - Seite 29 To integrate the module into your system and enable it to communicate with other Homematic IP devices, it has to be connected to your Homematic IP Access Point first. To connect the module, proceed as follows: •...
-
Seite 30: Troubleshooting
Troubleshooting (A) lights up green. The device is now ready for use. • If the device LED lights up red, try again. • Please select, in which application you would like to use the device. • Allocate the device to a room and give the device a name. -
Seite 31: Error Codes And Flashing Sequences
Devices must cease transmission when they reach the 1% limit until this time restriction comes to an end. Homematic IP devices are designed and produced with 100% conformity to this regulation. During normal operation, the duty cycle is not usually reached. -
Seite 32: Restore Factory Settings
Restore factory settings 1x long red Transmission Try again (see sec. “6.1 lighting failed or duty Command not con- cycle limit is firmed” on page 30 reached or “6.2 Duty cycle” on page 30). 6x long red Device de- Have a look at your app flashing fective for error message or... -
Seite 33: General Information About Radio Operation
AG, Maiburger Straße 29, 26789 Leer, Germany hereby declares that the radio equipment type Home- matic IP HmIP-MOD-HO is compliant with Directive 2014/53/EU. The full text of the EU declaration of con- formity is available at www.homematic-ip.com... -
Seite 34: Technical Specifications
General information about radio operation Technical specifications Device short name: HmIP-MOD-HO Supply voltage: via the Hörmann HCP bus Ambient temperature: -20 to +60 °C Protection class: Pollution degree: Dimensions (W x H x D): 48 x 52 x 16 mm... - Seite 35 General information about radio operation Instructions for disposal Do not dispose of the device with regular domestic waste! Electronic equipment must be disposed of at local collection points for waste electronic equipment in compliance with the Waste Electrical and Electronic Equipment Directive.
- Seite 36 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
