Die Montage erfolgt auf einer Standard-Hutschiene
innerhalb von Verteilungen.

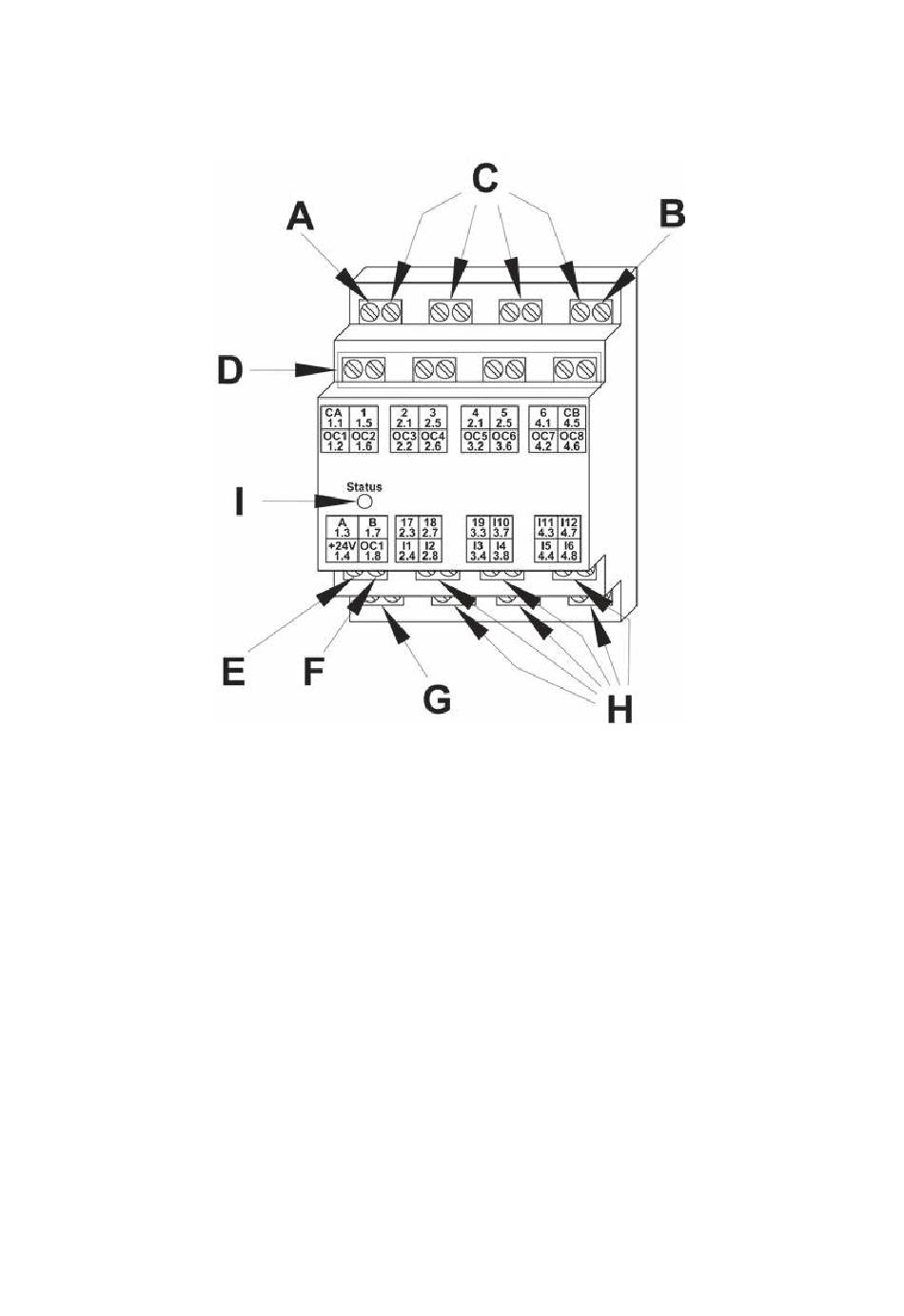

(A)
Gemeinsamer Anschluss (Common)
Relaisausgang 1,2,3
(B)
Gemeinsamer Anschluss (Common)
Relaisausgang 4,5,6
(C)
Relaisanschlüsse
(D)
Open-Collector-Ausgänge
(E)
Bus A
(F)
Bus B
(G)
Busspannungsversorgung
(H)
Eingangsklemmen
(I)
Status-LED
8
