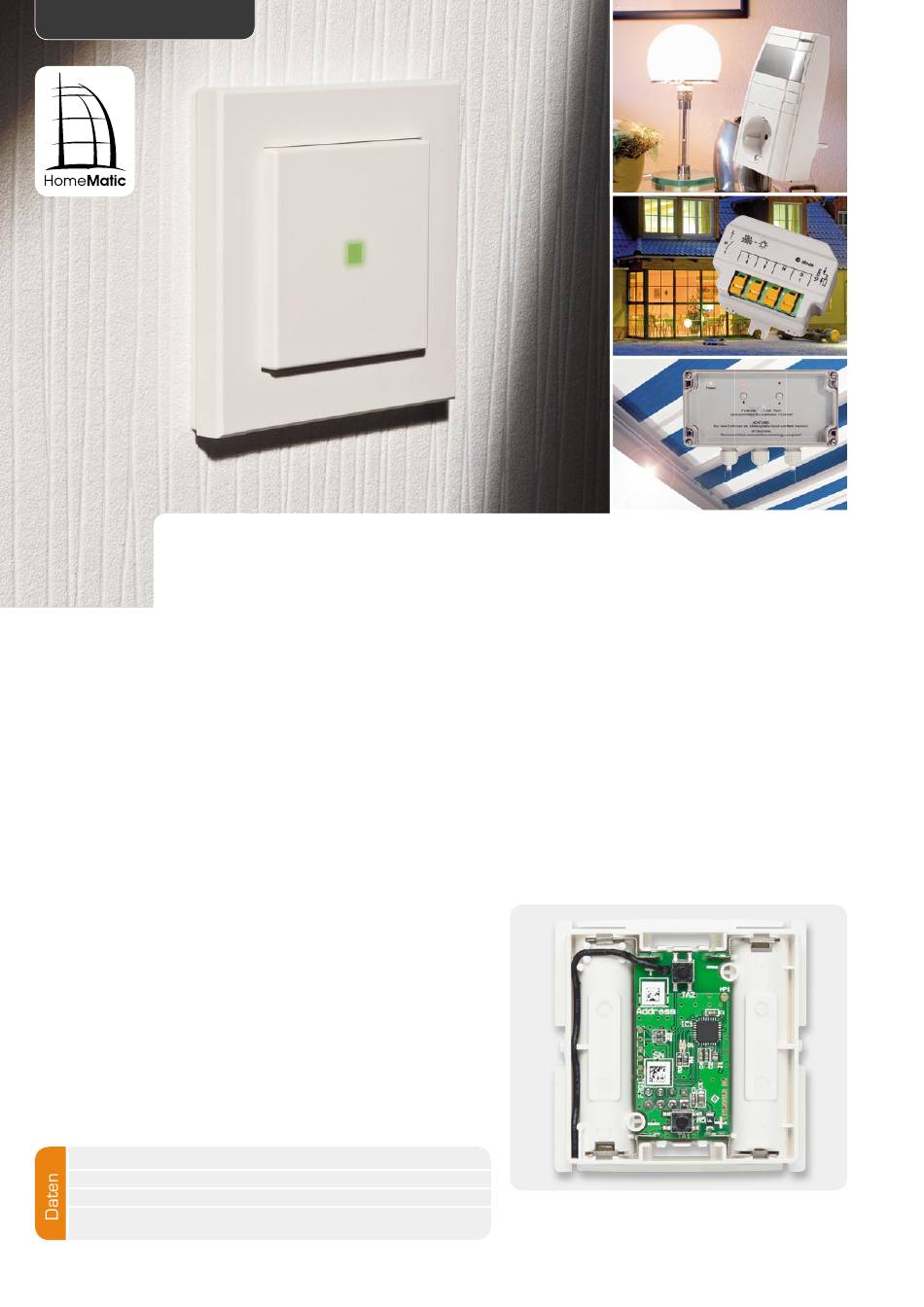

Universeller Flachmann –
HomeMatic 2fach-Wandtaster
Mit diesem Wandtaster, der sich sowohl für Auf- als auch für Unterputzmontage eignet, lassen sich Ak-
toren des HomeMatic-Hausautomationssystems in zwei Schalt-/Dimmrichtungen bedienen. Die gesamte
Elektronik, inklusive Batterien, befi ndet sich innerhalb der Tastwippe, dadurch ist es möglich, den Tas-
ter mit dem beiliegenden Installations-Rahmen zu montieren oder aber in einen Mehrfachrahmen eines
bestehenden Schalterprogramms mit 55er-Rahmen zu integrieren.
Unauffälliger Allrounder
Die Haustechnik in Form von Hausautomationssyste-
men verbreitet sich rasant. Umso wichtiger ist es, dass
der Errichter des Systems es den Benutzern so einfach
wie möglich macht, diese Technik auch zu bedienen.
Dabei sollen die Bedienelemente und auch deren Be-
dienung keinen, auch nicht den technikfernsten Be-
nutzer vor Rätsel stellen. Da bieten sich als einfachste
Bedienelemente normale Taster und Schalter an. In der
Bauform des fl achen Aufputztasters und des Tasters für
UP-Montage hat ja das HomeMatic-Programm schon
einige Geräte im Programm, dazu Funk-Interfaces, die
unter Putz hinter einem oder mehreren normalen Ins-
tallationstastern ihren Platz fi nden. Alle diese Geräte
folgen bereits der o. a. Bedienphilosophie.
Neu an dem hier vorgestellten Wandtaster ist, dass
die gesamte Elektronik, inklusive der Batterien, sich
in der Tastwippe befi ndet
maße und passt somit direkt in viele Installations-
Spannungsversorgung:
Protokoll:
Freifeldreichweite:
Gehäuseabmessungen (B x H x T):
www.elvjournal.de
(Bild
1). Diese hat Standard-
2x 1,5 V LR03 (Micro/AAA)
BidCoS®
bis zu 100 m
86 x 86 x 16,5 mm
und Schalterprogramme, z. B. von Berker, ELSO, GIRA,
merten, JUNG
(siehe Tabelle 1)
Für den Bediener präsentiert sich der Taster völ-
lig neutral, und er wird ihn intuitiv in den zwei zur
Verfügung stehenden Schaltrichtungen betätigen.
Eine integrierte Kontrollleuchte signalisiert dabei das
Bild 1: Die gesamte Schaltung inklusive Batterien ist in einem
55-mm-Standard-Raster untergebracht, so dass sie in viele Installa-
tionsprogramme integrierbar ist.
mit 55-mm-Rahmen.
