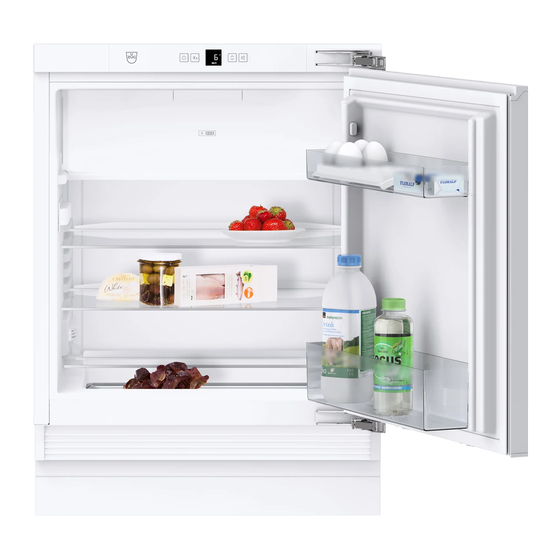

V-ZUG Komfort 60i Installationsanleitung
Kühl- und gefriergerät
Vorschau ausblenden
Andere Handbücher für Komfort 60i:
- Bedienungsanleitung (89 Seiten) ,
- Installationsanleitung (40 Seiten) ,
- Bedienungsanleitung (33 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für V-ZUG Komfort 60i
Inhaltszusammenfassung für V-ZUG Komfort 60i
- Seite 1 Installationsanleitung Komfort 60i | Freezer V600 Kühl- und Gefriergerät...
-
Seite 2: Inhaltsverzeichnis
Gültigkeitsbereich u Das Gerät verpackt transportieren. Diese Bedienungsanleitung gilt für: u Das Gerät stehend transportieren. u Das Gerät nicht alleine transportieren. Modellbezeichnung Type Modellnummer Masssystem Komfort 60i KK60il 51089 Euro 60 3 Gerät aufstellen Komfort 60i KK60ir 51089 Euro 60... -
Seite 3: Gerätemaße
Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster usw. nicht auf das Gerät stellen! ACHTUNG Beschädigungsgefahr! Fehlerhafte Side-by-Side- (SBS) Montage führt zu Kondens‐ wasser zwischen den Geräten. V-Zug-Geräte folgender‐ maßen montieren: u Gefriergerät neben Kühlgerät einbauen. ACHTUNG Abgedeckte Belüftungsöffnungen! Beschädigungen. Gerät kann sich überhitzen, was die Lebensdauer von verschiedenen Geräteteilen verringern und... -
Seite 4: Möbeltür
ACHTUNG VORSICHT Beschädigungsgefahr durch aneinander schlagende Türen!* Verletzungsgefahr, wenn der Schließdämpfer sich zusam‐ Wenn Sie Side-by-Side (SBS) Geräte von V-ZUG neben menzieht! einem anderen Gerät aufbauen: u Schließdämpfer vorsichtig abmontieren. u Geräte so aufstellen, dass sich die Türen nach außen öffnen. - Seite 5 Türanschlag wechseln Fig. 6 VORSICHT Verletzungsgefahr, wenn Scharniere zusammenklappen! u Scharniere geöffnet lassen. u Tür abnehmen: Tür nach vorne und dann nach außen schieben, aushängen und beiseite stellen. Fig. 5 u Abdeckungen abnehmen. u Schrauben an den Scharnieren lösen, nicht herausdrehen. u Schrauben erst herausdrehen , wenn die Tür mit den Scharnieren abgenommen wurde.
- Seite 6 Türanschlag wechseln Fig. 9 u Tür wieder montieren: Tür mit Scharnieren einhängen und Schrauben festziehen. Fig. 7 u Scharniere umsetzen. Fig. 10 u Schließdämpfer wieder montieren: Kugelzapfen einschrauben (1), Halterung festschrauben (2) und Schließdämpfer in Kugelzapfen einhängen. Fig. 8 u Befestigungswinkel auf die Gegenseite umsetzen. Fig.
-
Seite 7: Gerät In Die Nische Einbauen
Gerät in die Nische einbauen 8 Gerät in die Nische einbauen WARNUNG Brandgefahr durch Kurzschluss! u Beim Einschieben des Gerätes in die Nische die Netz‐ anschlussleitung nicht quetschen, einklemmen oder beschädigen. u Gerät nicht mit defekter Netzanschlussleitung betreiben. ACHTUNG Beschädigungsgefahr für die Scharniere! Wenn beim Verschieben das Gerät an der Tür gefasst wird, können die Scharniere beschädigt werden. -
Seite 8: Gerät Montieren
Einbau 9.1 Gerät montieren Fig. 15 u Gerätesockelblende, falls bereits montiert, nach vorn Fig. 18 abziehen. u Beide Winkel vor der Montage an jeweils einem Ende u Das Anschlusskabel Geräterückseite umbiegen. Die gerade Seite in die Aufnahmeöffnung der abnehmen. Dabei den Kabelhalter entfernen, sonst Gerätedecke einstecken und nach vorne umbiegen. -
Seite 9: Möbeltür Montieren
Einbau Fig. 20 u Schaumstoffteil in die Gerätesockelblende einsetzen - funktionswichtig für getrennte Luftströme! Fig. 23 u Für eine Befestigung unter der Arbeitsplatte, die Befesti‐ gungswinkel mit jeweils zwei Schrauben unterhalb der Arbeitsplatte anschrauben. Fig. 21 u Gerätesockelblende (2) aufsetzen aber noch nicht fixieren. - Seite 10 Einbau u Befestigungstraverse Fig. 25 (11) über die Kontermuttern Fig. 25 (10) abschrauben. Fig. 28 u Möbeltür mit der Gerätetür verschrauben. u Befestigungslöcher in der Möbeltür vorbohren (evtl. mit Fig. 26 einem Stichel vorstechen). u Befestigungstraverse Fig. 26 (11) mit den Montagehilfen u Gerätetür mit Schrauben durch die Befestigungswinkel Fig.
-
Seite 11: Verpackung Entsorgen
Verpackung entsorgen u Elektrischen Anschluss prüfen. u Den Netzstecker einstecken. Fig. 31 u Obere Abdeckung aufsetzen und aufrasten. Die folgenden Punkte überprüfen, um sicherzustellen, dass das Gerät richtig eingebaut ist. Andernfalls kann es zu Vereisung, Kondenswasserbildung und Funktionsstörungen kommen: w Die Tür muss richtig schließen w Die Möbeltür darf nicht am Möbelkorpus anliegen 10 Verpackung entsorgen WARNUNG... - Seite 12 7088155-00 20221013 1066350–R03 V-ZUG AG, Industriestrasse 66, CH-6302 Zug info@vzug.com, www.vzug.com...
