Alle 100 Betriebsstunden Oder Dreimal Pro Jahr - Epiroc Rd 100 Sicherheits- Und Betriebsanleitung

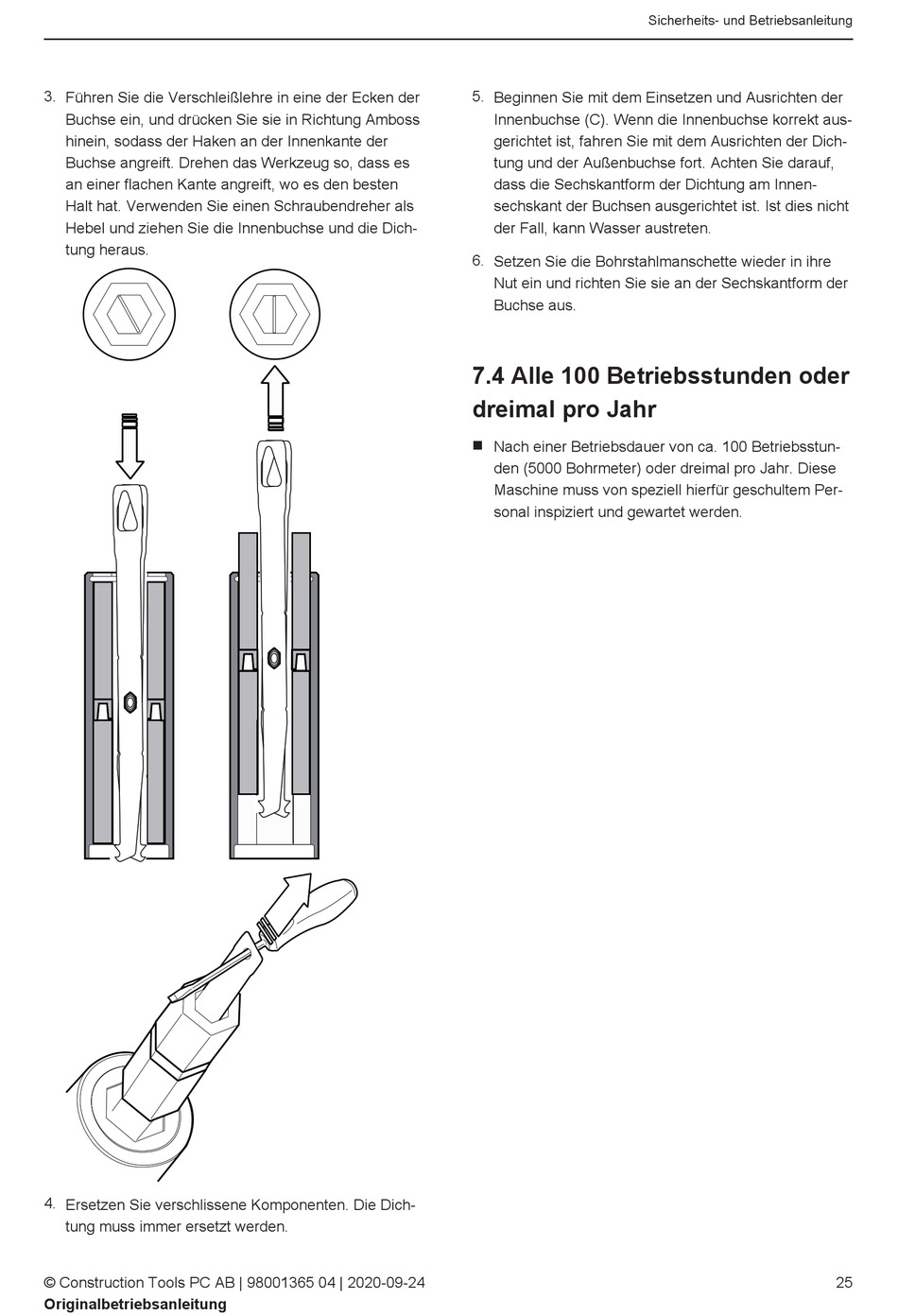

3. Führen Sie die Verschleißlehre in eine der Ecken der
Buchse ein, und drücken Sie sie in Richtung Amboss
hinein, sodass der Haken an der Innenkante der
Buchse angreift. Drehen das Werkzeug so, dass es
an einer flachen Kante angreift, wo es den besten
Halt hat. Verwenden Sie einen Schraubendreher als
Hebel und ziehen Sie die Innenbuchse und die Dich-
tung heraus.
4. Ersetzen Sie verschlissene Komponenten. Die Dich-
tung muss immer ersetzt werden.
© Construction Tools PC AB | 98001365 04 | 2020-09-24
Originalbetriebsanleitung
5. Beginnen Sie mit dem Einsetzen und Ausrichten der
Innenbuchse (C). Wenn die Innenbuchse korrekt aus-
gerichtet ist, fahren Sie mit dem Ausrichten der Dich-
tung und der Außenbuchse fort. Achten Sie darauf,
dass die Sechskantform der Dichtung am Innen-
sechskant der Buchsen ausgerichtet ist. Ist dies nicht
der Fall, kann Wasser austreten.
6. Setzen Sie die Bohrstahlmanschette wieder in ihre
Nut ein und richten Sie sie an der Sechskantform der
Buchse aus.
7.4 Alle 100 Betriebsstunden oder
dreimal pro Jahr
n Nach einer Betriebsdauer von ca. 100 Betriebsstun-
den (5000 Bohrmeter) oder dreimal pro Jahr. Diese
Maschine muss von speziell hierfür geschultem Per-
sonal inspiziert und gewartet werden.
Sicherheits- und Betriebsanleitung
25
