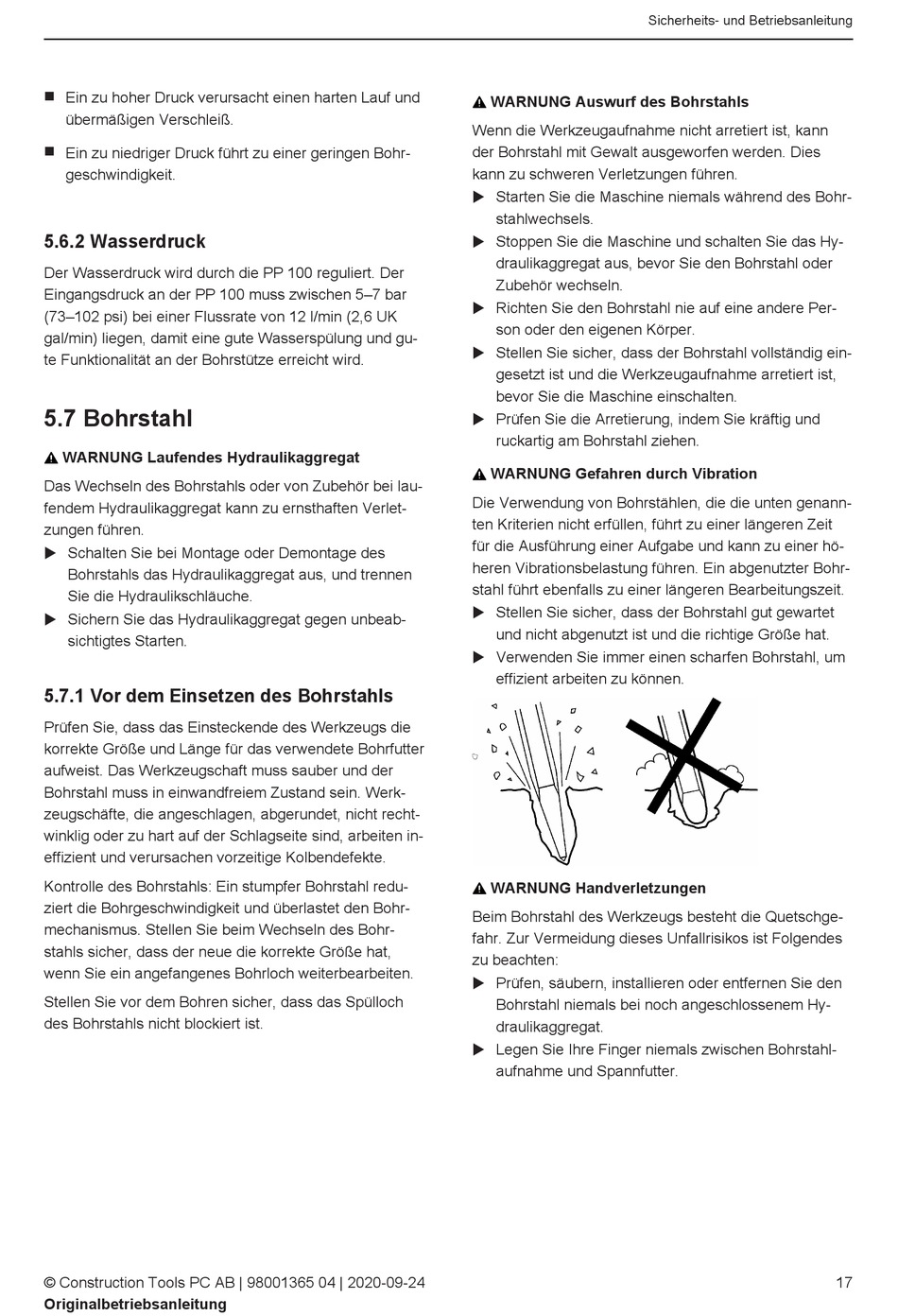

Wasserdruck; Bohrstahl; Vor Dem Einsetzen Des Bohrstahls - Epiroc Rd 100 Sicherheits- Und Betriebsanleitung

n Ein zu hoher Druck verursacht einen harten Lauf und
übermäßigen Verschleiß.
n Ein zu niedriger Druck führt zu einer geringen Bohr-
geschwindigkeit.

5.6.2 Wasserdruck

Der Wasserdruck wird durch die PP 100 reguliert. Der
Eingangsdruck an der PP 100 muss zwischen 5–7 bar
(73–102 psi) bei einer Flussrate von 12 l/min (2,6 UK
gal/min) liegen, damit eine gute Wasserspülung und gu-
te Funktionalität an der Bohrstütze erreicht wird.

5.7 Bohrstahl

WARNUNG Laufendes Hydraulikaggregat
Das Wechseln des Bohrstahls oder von Zubehör bei lau-
fendem Hydraulikaggregat kann zu ernsthaften Verlet-
zungen führen.
u Schalten Sie bei Montage oder Demontage des
Bohrstahls das Hydraulikaggregat aus, und trennen
Sie die Hydraulikschläuche.
u Sichern Sie das Hydraulikaggregat gegen unbeab-
sichtigtes Starten.

5.7.1 Vor dem Einsetzen des Bohrstahls

Prüfen Sie, dass das Einsteckende des Werkzeugs die
korrekte Größe und Länge für das verwendete Bohrfutter
aufweist. Das Werkzeugschaft muss sauber und der
Bohrstahl muss in einwandfreiem Zustand sein. Werk-
zeugschäfte, die angeschlagen, abgerundet, nicht recht-
winklig oder zu hart auf der Schlagseite sind, arbeiten in-
effizient und verursachen vorzeitige Kolbendefekte.
Kontrolle des Bohrstahls: Ein stumpfer Bohrstahl redu-
ziert die Bohrgeschwindigkeit und überlastet den Bohr-
mechanismus. Stellen Sie beim Wechseln des Bohr-
stahls sicher, dass der neue die korrekte Größe hat,
wenn Sie ein angefangenes Bohrloch weiterbearbeiten.
Stellen Sie vor dem Bohren sicher, dass das Spülloch
des Bohrstahls nicht blockiert ist.
© Construction Tools PC AB | 98001365 04 | 2020-09-24
Originalbetriebsanleitung
WARNUNG Auswurf des Bohrstahls
Wenn die Werkzeugaufnahme nicht arretiert ist, kann
der Bohrstahl mit Gewalt ausgeworfen werden. Dies
kann zu schweren Verletzungen führen.
u Starten Sie die Maschine niemals während des Bohr-
stahlwechsels.
u Stoppen Sie die Maschine und schalten Sie das Hy-
draulikaggregat aus, bevor Sie den Bohrstahl oder
Zubehör wechseln.
u Richten Sie den Bohrstahl nie auf eine andere Per-
son oder den eigenen Körper.
u Stellen Sie sicher, dass der Bohrstahl vollständig ein-
gesetzt ist und die Werkzeugaufnahme arretiert ist,
bevor Sie die Maschine einschalten.
u Prüfen Sie die Arretierung, indem Sie kräftig und
ruckartig am Bohrstahl ziehen.
WARNUNG Gefahren durch Vibration
Die Verwendung von Bohrstählen, die die unten genann-
ten Kriterien nicht erfüllen, führt zu einer längeren Zeit
für die Ausführung einer Aufgabe und kann zu einer hö-
heren Vibrationsbelastung führen. Ein abgenutzter Bohr-
stahl führt ebenfalls zu einer längeren Bearbeitungszeit.
u Stellen Sie sicher, dass der Bohrstahl gut gewartet
und nicht abgenutzt ist und die richtige Größe hat.
u Verwenden Sie immer einen scharfen Bohrstahl, um
effizient arbeiten zu können.
WARNUNG Handverletzungen
Beim Bohrstahl des Werkzeugs besteht die Quetschge-
fahr. Zur Vermeidung dieses Unfallrisikos ist Folgendes
zu beachten:
u Prüfen, säubern, installieren oder entfernen Sie den
Bohrstahl niemals bei noch angeschlossenem Hy-
draulikaggregat.
u Legen Sie Ihre Finger niemals zwischen Bohrstahl-
aufnahme und Spannfutter.
