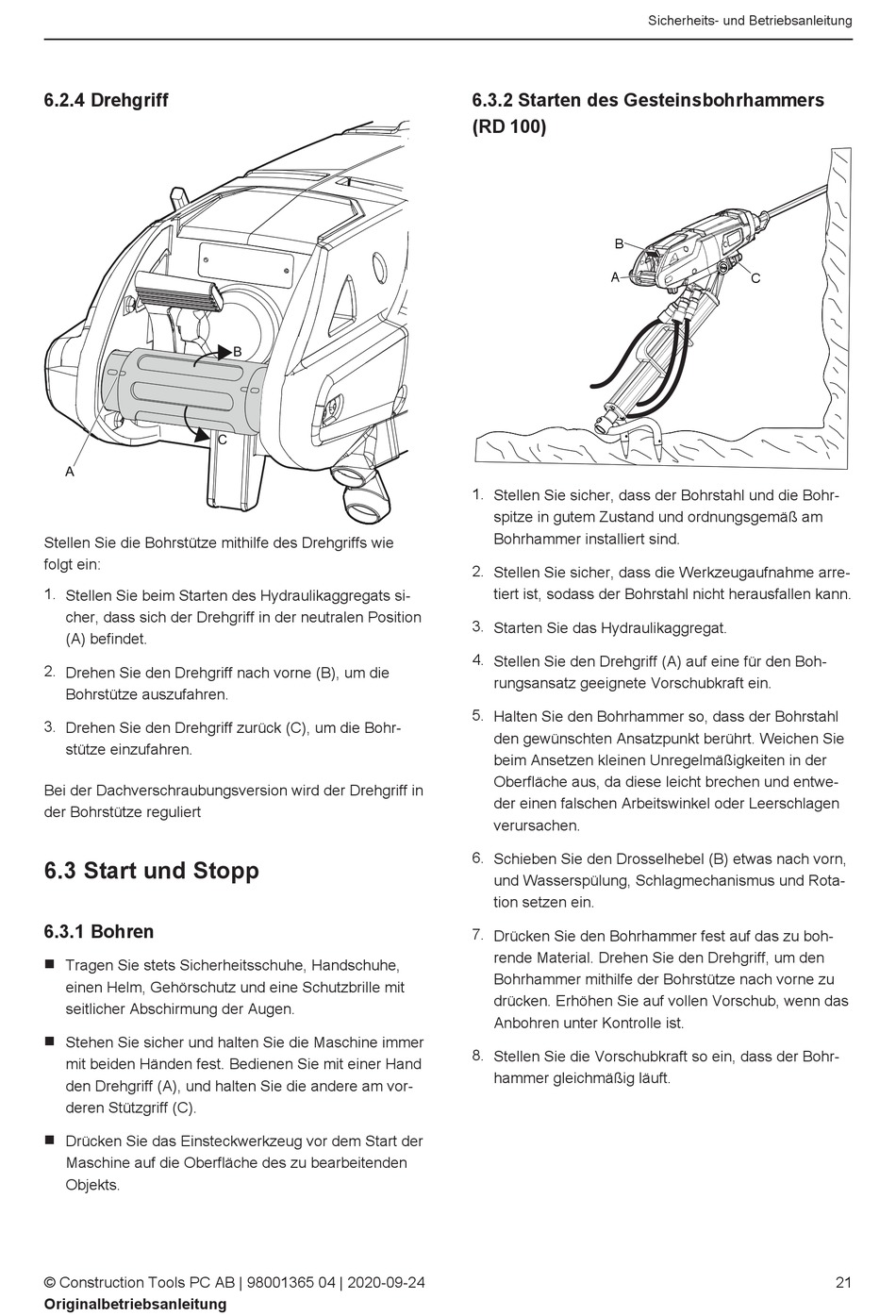

6.2.4 Drehgriff

A
Stellen Sie die Bohrstütze mithilfe des Drehgriffs wie
folgt ein:
1. Stellen Sie beim Starten des Hydraulikaggregats si-
cher, dass sich der Drehgriff in der neutralen Position
(A) befindet.
2. Drehen Sie den Drehgriff nach vorne (B), um die
Bohrstütze auszufahren.
3. Drehen Sie den Drehgriff zurück (C), um die Bohr-
stütze einzufahren.
Bei der Dachverschraubungsversion wird der Drehgriff in
der Bohrstütze reguliert

6.3 Start und Stopp

6.3.1 Bohren

n Tragen Sie stets Sicherheitsschuhe, Handschuhe,
einen Helm, Gehörschutz und eine Schutzbrille mit
seitlicher Abschirmung der Augen.
n Stehen Sie sicher und halten Sie die Maschine immer
mit beiden Händen fest. Bedienen Sie mit einer Hand
den Drehgriff (A), und halten Sie die andere am vor-
deren Stützgriff (C).
n Drücken Sie das Einsteckwerkzeug vor dem Start der
Maschine auf die Oberfläche des zu bearbeitenden
Objekts.
© Construction Tools PC AB | 98001365 04 | 2020-09-24
Originalbetriebsanleitung
B
C
6.3.2 Starten des Gesteinsbohrhammers
(RD 100)
B
A
1. Stellen Sie sicher, dass der Bohrstahl und die Bohr-
spitze in gutem Zustand und ordnungsgemäß am
Bohrhammer installiert sind.
2. Stellen Sie sicher, dass die Werkzeugaufnahme arre-
tiert ist, sodass der Bohrstahl nicht herausfallen kann.
3. Starten Sie das Hydraulikaggregat.
4. Stellen Sie den Drehgriff (A) auf eine für den Boh-
rungsansatz geeignete Vorschubkraft ein.
5. Halten Sie den Bohrhammer so, dass der Bohrstahl
den gewünschten Ansatzpunkt berührt. Weichen Sie
beim Ansetzen kleinen Unregelmäßigkeiten in der
Oberfläche aus, da diese leicht brechen und entwe-
der einen falschen Arbeitswinkel oder Leerschlagen
verursachen.
6. Schieben Sie den Drosselhebel (B) etwas nach vorn,
und Wasserspülung, Schlagmechanismus und Rota-
tion setzen ein.
7. Drücken Sie den Bohrhammer fest auf das zu boh-
rende Material. Drehen Sie den Drehgriff, um den
Bohrhammer mithilfe der Bohrstütze nach vorne zu
drücken. Erhöhen Sie auf vollen Vorschub, wenn das
Anbohren unter Kontrolle ist.
8. Stellen Sie die Vorschubkraft so ein, dass der Bohr-
hammer gleichmäßig läuft.
Sicherheits- und Betriebsanleitung
C
