Sicherheits- und Betriebsanleitung

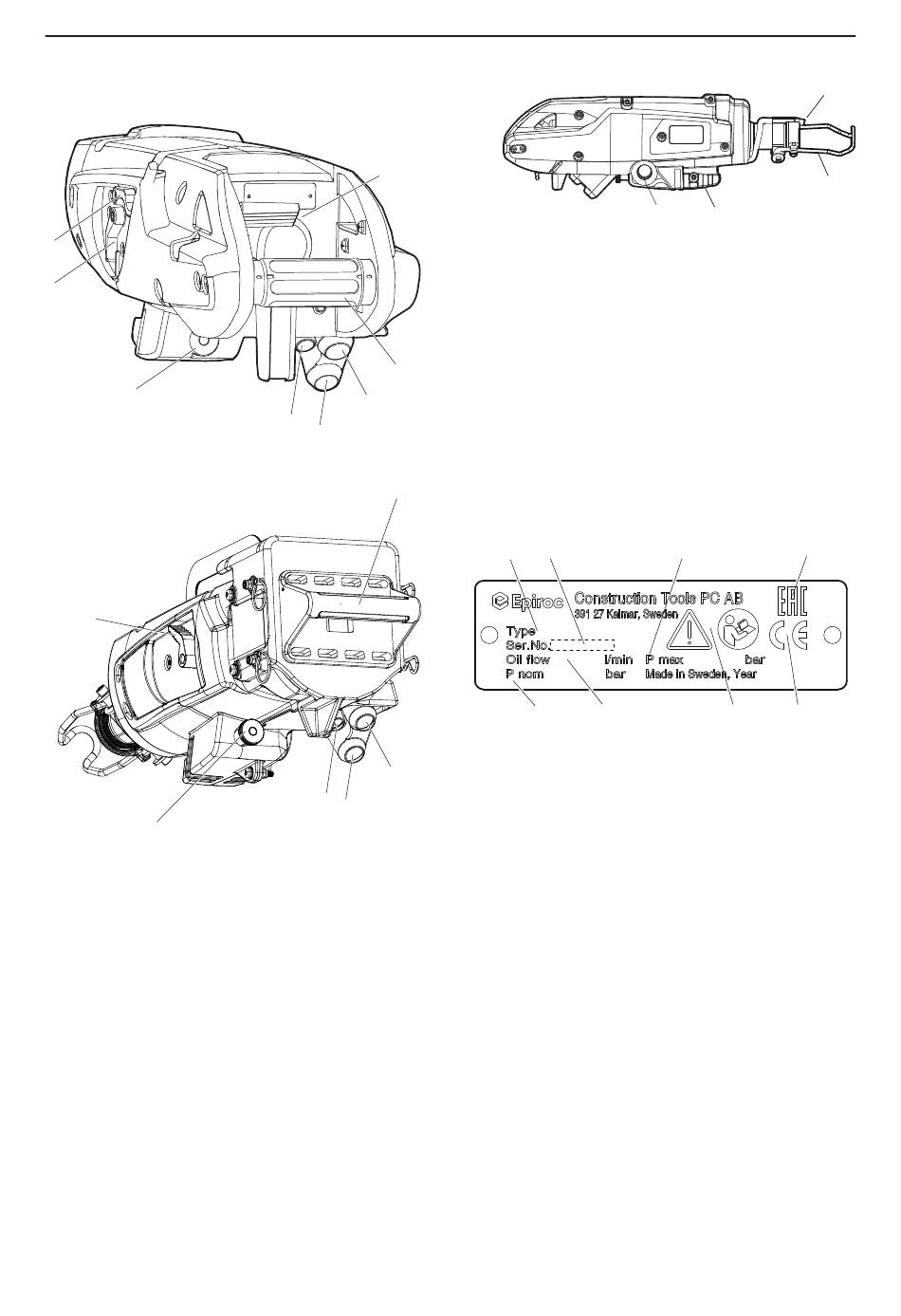

4.2 Hauptkomponenten

A
B
C
RD 100
D
C
RD 100 RB
A. Manuelle Wasserspülung
B. Einstellhebel für Wasserspülung
C. Sperrhebel für Bohrstütze
D. Gashebel
E. Wassereinlass
F. Ölrückleitung
G. Öldruckleitung
H. Dachverschraubungshebel
I. Drehgriff, Vorschubhebel
14
D
I
G
E
F
H
G
E F
J. Aufnahme für Bohrstütze
K. Vorderer Stützgriff
L. Wasserauslass aus der Bohrstütze
M. Bohrstahlarretierung

4.3 Aufkleber

An der Maschine sind Etiketten mit wichtigen Informatio-
nen zu Sicherheit und Wartung angebracht. Die Etiket-
ten müssen stets gut lesbar sein. Neue Etiketten können
anhand der Ersatzteilliste bestellt werden.

4.3.1 Typenschild

A B
D E
A. Maschinentyp
B. Seriennummer
C. Max. zulässiger Hydraulikdruck
D. Maximal-Nenn-Betriebsdruck
E. Ölverbrauch
F. Das Warnsymbol und das Buchsymbol weisen dar-
auf hin, dass Sie vor dem ersten Einsatz der Ma-
schine die Sicherheitshinweise und die Betriebsan-
leitung lesen müssen.
G. Das CE-Zeichen zeigt an, dass die Maschine EG-
geprüft ist. Weitere Informationen dazu finden Sie in
der beigefügten EGKonformitätserklärung. Fehlt das
CE-Zeichen, bedeutet dies, dass die Maschine nicht
EGgeprüft ist.
H. Das EAC-Zeichen zeigt an, dass die Maschine EAC-
geprüft ist.
© Construction Tools PC AB | 98001365 04 | 2020-09-24
L
J
K
H
C
F G
Originalbetriebsanleitung
M
