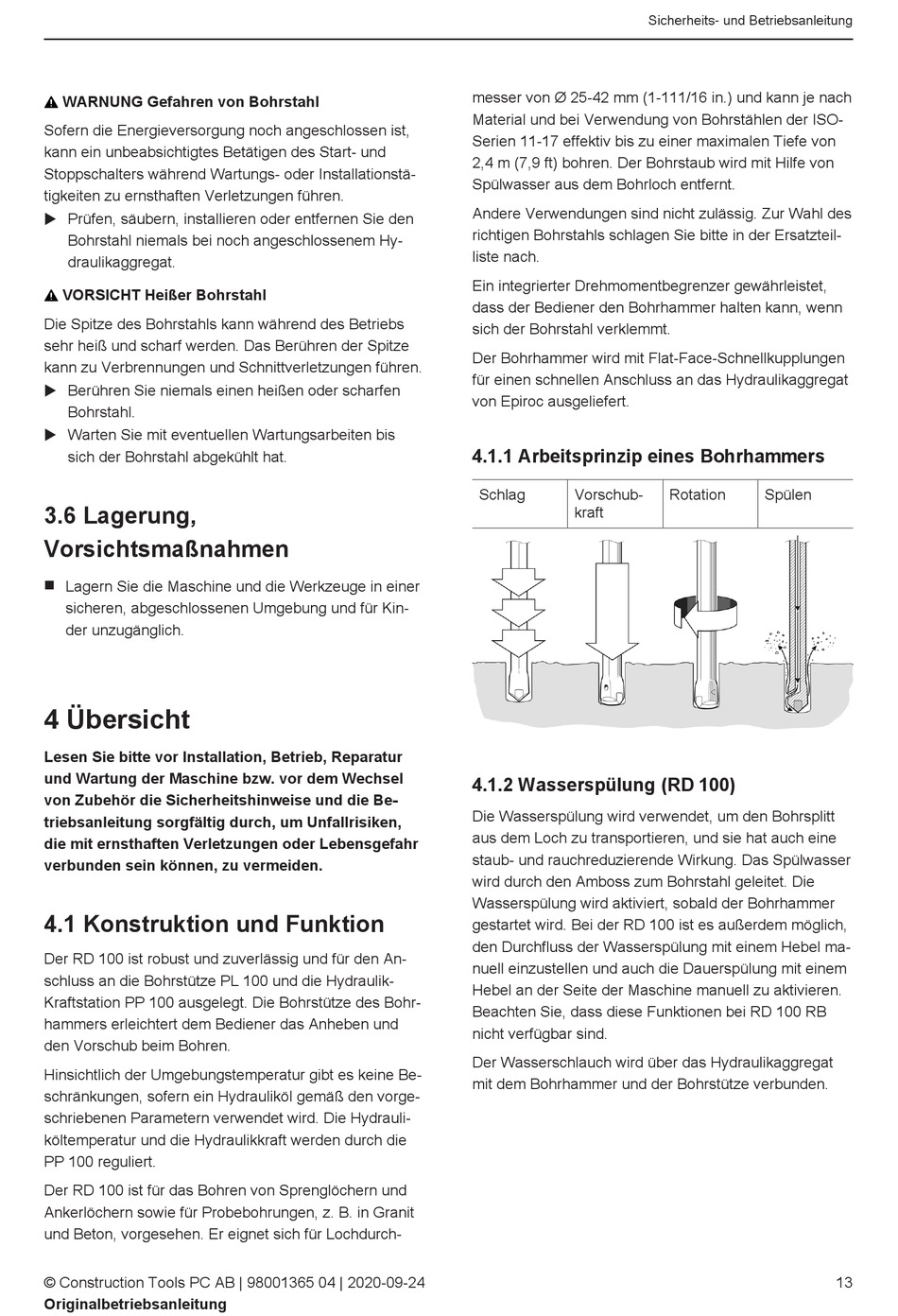

Lagerung, Vorsichtsmaßnahmen; Übersicht; Konstruktion Und Funktion; Arbeitsprinzip Eines Bohrhammers - Epiroc Rd 100 Sicherheits- Und Betriebsanleitung

WARNUNG Gefahren von Bohrstahl
Sofern die Energieversorgung noch angeschlossen ist,
kann ein unbeabsichtigtes Betätigen des Start- und
Stoppschalters während Wartungs- oder Installationstä-
tigkeiten zu ernsthaften Verletzungen führen.
u Prüfen, säubern, installieren oder entfernen Sie den
Bohrstahl niemals bei noch angeschlossenem Hy-
draulikaggregat.
VORSICHT Heißer Bohrstahl
Die Spitze des Bohrstahls kann während des Betriebs
sehr heiß und scharf werden. Das Berühren der Spitze
kann zu Verbrennungen und Schnittverletzungen führen.
u Berühren Sie niemals einen heißen oder scharfen
Bohrstahl.
u Warten Sie mit eventuellen Wartungsarbeiten bis
sich der Bohrstahl abgekühlt hat.
3.6 Lagerung,
Vorsichtsmaßnahmen
n Lagern Sie die Maschine und die Werkzeuge in einer
sicheren, abgeschlossenen Umgebung und für Kin-
der unzugänglich.
4 Übersicht
Lesen Sie bitte vor Installation, Betrieb, Reparatur
und Wartung der Maschine bzw. vor dem Wechsel
von Zubehör die Sicherheitshinweise und die Be-
triebsanleitung sorgfältig durch, um Unfallrisiken,
die mit ernsthaften Verletzungen oder Lebensgefahr
verbunden sein können, zu vermeiden.

4.1 Konstruktion und Funktion

Der RD 100 ist robust und zuverlässig und für den An-
schluss an die Bohrstütze PL 100 und die Hydraulik-
Kraftstation PP 100 ausgelegt. Die Bohrstütze des Bohr-
hammers erleichtert dem Bediener das Anheben und
den Vorschub beim Bohren.
Hinsichtlich der Umgebungstemperatur gibt es keine Be-
schränkungen, sofern ein Hydrauliköl gemäß den vorge-
schriebenen Parametern verwendet wird. Die Hydrauli-
költemperatur und die Hydraulikkraft werden durch die
PP 100 reguliert.
Der RD 100 ist für das Bohren von Sprenglöchern und
Ankerlöchern sowie für Probebohrungen, z. B. in Granit
und Beton, vorgesehen. Er eignet sich für Lochdurch-
© Construction Tools PC AB | 98001365 04 | 2020-09-24
Originalbetriebsanleitung
messer von Ø 25-42 mm (1-111/16 in.) und kann je nach
Material und bei Verwendung von Bohrstählen der ISO-
Serien 11-17 effektiv bis zu einer maximalen Tiefe von
2,4 m (7,9 ft) bohren. Der Bohrstaub wird mit Hilfe von
Spülwasser aus dem Bohrloch entfernt.
Andere Verwendungen sind nicht zulässig. Zur Wahl des
richtigen Bohrstahls schlagen Sie bitte in der Ersatzteil-
liste nach.
Ein integrierter Drehmomentbegrenzer gewährleistet,
dass der Bediener den Bohrhammer halten kann, wenn
sich der Bohrstahl verklemmt.
Der Bohrhammer wird mit Flat-Face-Schnellkupplungen
für einen schnellen Anschluss an das Hydraulikaggregat
von Epiroc ausgeliefert.

4.1.1 Arbeitsprinzip eines Bohrhammers

Schlag Vorschub-
kraft
4.1.2 Wasserspülung (RD 100)
Die Wasserspülung wird verwendet, um den Bohrsplitt
aus dem Loch zu transportieren, und sie hat auch eine
staub- und rauchreduzierende Wirkung. Das Spülwasser
wird durch den Amboss zum Bohrstahl geleitet. Die
Wasserspülung wird aktiviert, sobald der Bohrhammer
gestartet wird. Bei der RD 100 ist es außerdem möglich,
den Durchfluss der Wasserspülung mit einem Hebel ma-
nuell einzustellen und auch die Dauerspülung mit einem
Hebel an der Seite der Maschine manuell zu aktivieren.
Beachten Sie, dass diese Funktionen bei RD 100 RB
nicht verfügbar sind.
Der Wasserschlauch wird über das Hydraulikaggregat
mit dem Bohrhammer und der Bohrstütze verbunden.
Sicherheits- und Betriebsanleitung
Rotation Spülen
