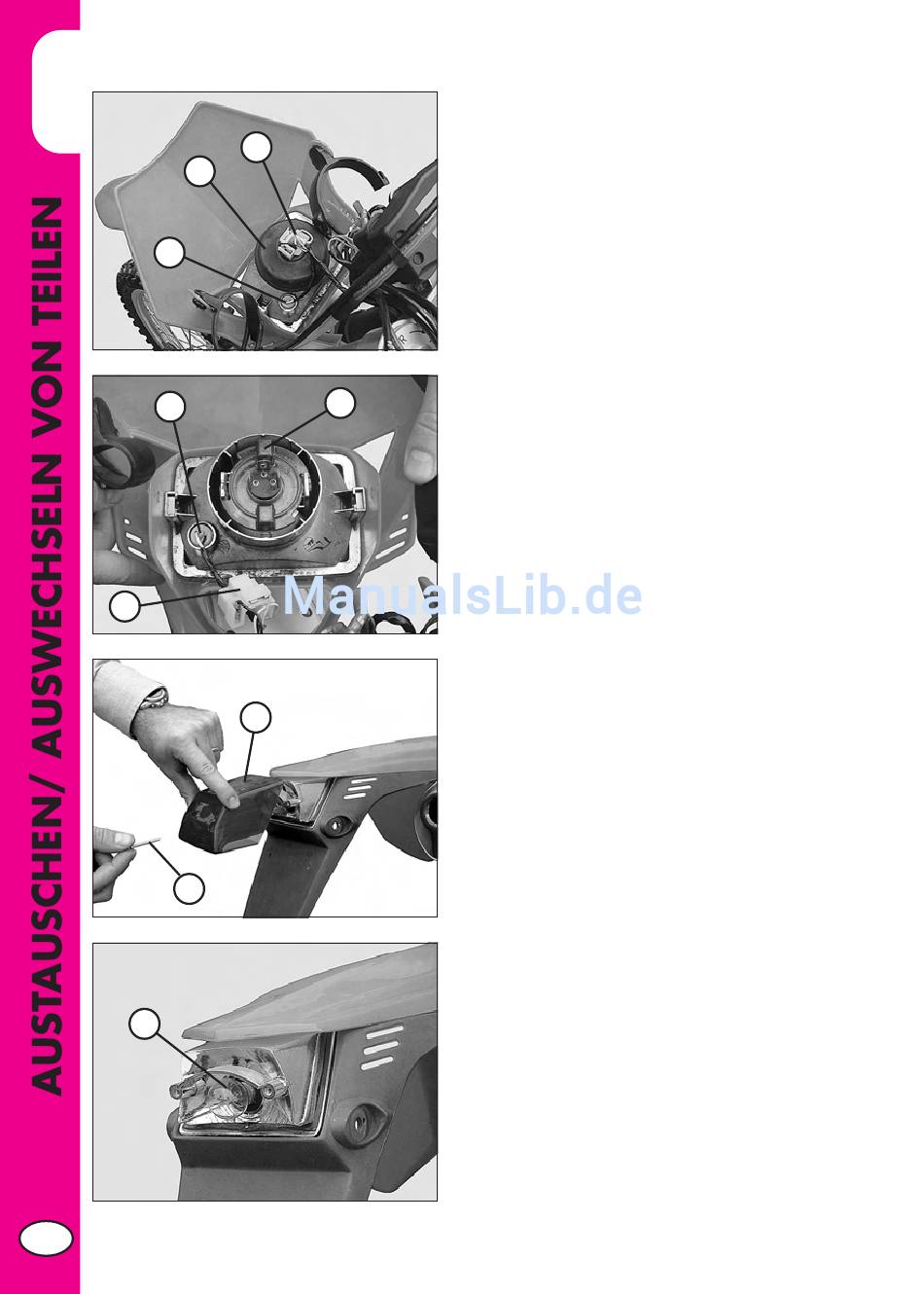

LAMPENWECHSEL IM SCHEINWERFER

Beide Gummibänder abnehmen und die
Scheinwerfermaske nach vorne verschieben.
Vorsichtig die Standlichtlampe komplett mit
Lampenfassung 1 aus dem Parabolspiegel
herausziehen. Den Kabelstecker 2 von der
Scheinwerferlampe trennen und die Gummi-
kappe 3 abnehmen. Die Befestigungsflansch
4 gegen den Uhrzeigersinn drehen und die
Lampe aus dem Parabolspiegel entfernen. Eine
neue Lampe einsetzen. Beim Einsetzen dar-
auf achten, dass der Glaskörper nicht mit den
Fingern berührt wird, um die Lampeneffizienz
nicht zu beeinträchtigen. Die Befestigungsfla-
nsch 4 bis zum Anschlag in Uhrzeigersinn
drehen. Die Gummikappe 3 und den Kabel-
stecker 2 wieder anbringen. Anschließend die
Standlichtlampe komplett mit Lampenfassung
1 wieder einbauen. Zum Wechseln der Stand-
lichtlampe muss dies nur aus der Lampenfas-
sung herausgezogen und durch eine neue
Lampe ersetzt werden. Die Scheinwerfermas-
ke wieder in die Halterung einhaken und mit
den beiden Gummibändern befestigen.
WECHSELN DER RÜCKLICHTLAMPE
Zum Wechseln der Bremslichtlampe wie
folgt vorgehen:
•Die beiden Schrauben A und das
Bremslichtglas B entfernen.
•Die defekte Lampe C auswechseln.
•Das Bremslichtglas B mit den beiden
Befestigungsschrauben A wieder einbau-
en.
Die Lampen haben einen Bajonettver-
schluß. Die Lampe zum Ausbau leicht drük-
ken, um 30° gegen den Uhrzeigersinn
drehen und dann herausziehen.
