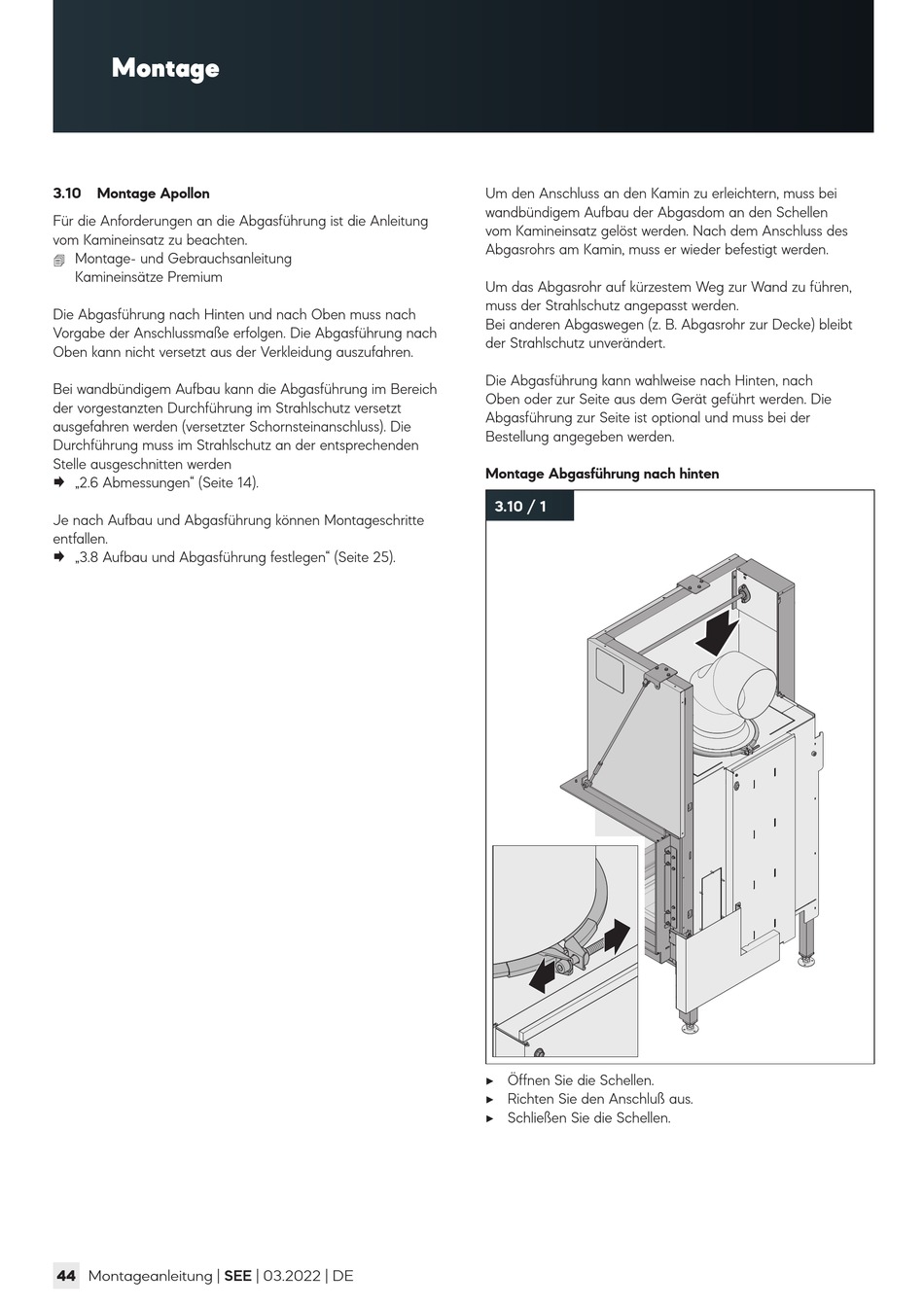

Montage
3.10 Montage Apollon
Für die anforderungen an die abgasführung ist die anleitung
vom Kamineinsatz zu beachten.
Montage- und gebrauchsanleitung
Kamineinsätze Premium
Die abgasführung nach Hinten und nach oben muss nach
Vorgabe der anschlussmaße erfolgen. Die abgasführung nach
oben kann nicht versetzt aus der Verkleidung auszufahren.
Bei wandbündigem aufbau kann die abgasführung im Bereich
der vorgestanzten Durchführung im Strahlschutz versetzt
ausgefahren werden (versetzter Schornsteinanschluss). Die
Durchführung muss im Strahlschutz an der entsprechenden
Stelle ausgeschnitten werden
¨ „2.6 abmessungen" (Seite 14).
Je nach aufbau und abgasführung können Montageschritte
entfallen.
¨ „3.8 aufbau und abgasführung festlegen" (Seite 25).
44
Montageanleitung | SEE | 03.2022 | De
um den anschluss an den Kamin zu erleichtern, muss bei
wandbündigem aufbau der abgasdom an den Schellen
vom Kamineinsatz gelöst werden. nach dem anschluss des
abgasrohrs am Kamin, muss er wieder befestigt werden.
um das abgasrohr auf kürzestem Weg zur Wand zu führen,
muss der Strahlschutz angepasst werden.
Bei anderen abgaswegen (z. B. abgasrohr zur Decke) bleibt
der Strahlschutz unverändert.
Die abgasführung kann wahlweise nach Hinten, nach
oben oder zur Seite aus dem gerät geführt werden. Die
abgasführung zur Seite ist optional und muss bei der
Bestellung angegeben werden.
Montage Abgasführung nach hinten
3.10 / 1
A Öffnen Sie die Schellen.
A Richten Sie den anschluß aus.
A Schließen Sie die Schellen.
