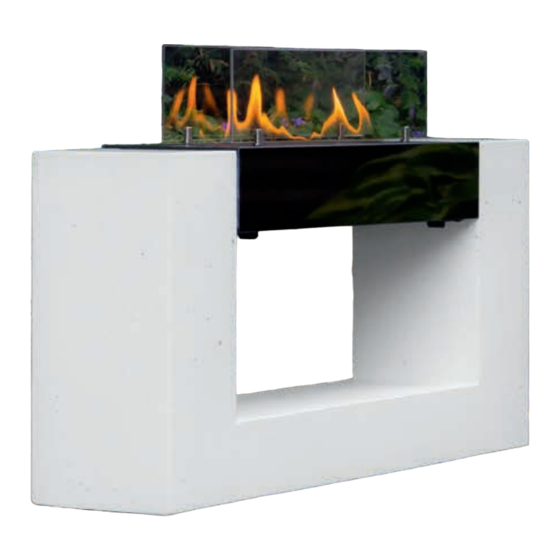

- Seite 1 Montage- und Betriebsanleitung ebios-fire - architecture SL...
- Seite 2 VORWORT / QUALITÄTSPHILOSOPHIE Sie haben sich für einen Spartherm ebios-fie entschieden - herzlichen Dank für Ihr Vertrauen. In einer Welt des Überflusses und der Massenproduktion verbinden wir unse- ren Namen mit dem Credo unseres Inhabers Herrn Gerhard Manfred Rokossa: „Hohe technische Qualität kombiniert mit zeitgerechtem Design und Dienst am Kunden zu dessen Zufriedenheit und Weiterempfehlung.“...
-
Seite 3: Inhaltsverzeichnis
INHALT Wichtiger Hinweis 4. Reinigung und Pflege 4.1 Reinigung Verkleidungsteile 1. Allgemeine Hinweise 1.1 Lieferumfang 5. Wartung/ Fehlerbehebung 5.1 Möbel und Glas (je nach Ausführung) verrußt stark, schnell und 2. Montageanleitung ungleichmäßig 2.1 Technische Daten 5.2 Feuer lässt sich schwer entfachen 2.2 Abmessungen des architecture SL 5.3 Geruchsbelästigung 2.3 Brennermatte CERAMAT FN... -
Seite 4: Wichtiger Hinweis
WICHTIGER HINWEIS 1. ALLGEMEINE HINWEISE Gemäß der Geräte- und Produktsicherheitsgesetz (GPSG) und unserer Kleinkinder, ältere oder gebrechliche Personen: Wie bei allen offen Flammen gesetzlichen Hinweispflicht weisen wir auf die Erwärmung dieses Produktes ist es sinnvoll, eine Schutzvorrichtung für diese Personengruppen anzubrin- gen. -
Seite 5: Lieferumfang
Kleine Unebenheiten in der Oberfläche des Betons gehören zum typischen Erscheinungsbild des Materials Beton und ist keine Reklamationsgrund! Bio-Ethanol ist ein Gefahrstoff und darf nach den Bestimmungen nur in vorgeschriebenen Mengen gelagert werden: Lagerung im Keller: max. 20 Liter Lagerung im Wohnraum: max. -
Seite 6: Montageanleitung
2. MONTAGEANLEITUNG 2.2 ABMESSUNGEN DES ARCHITECTURE SL Das Gerät darf nicht kippen und muss waagerecht ausgerichtet sein. 2.1 TECHNISCHE DATEN ebios-fire Brennstoffart: Bio-Ethanol (Ethanolgehalt 96%) Füllmenge: max. 2,6 l Brennstoffverbrauch: 0,5 l/h Brenndauer: ca. 5 h* Temperatur im Tank: < 65°C Gesamtgewicht: ca. -
Seite 7: Grundsätzliche Anforderung An Die Aufstellung
2.4 GRUNDSÄTZLICHE ANFORDERUNG AN DIE 2.5 AUFSTELLORT AUFSTELLUNG Bitte beachten Sie bei Aufstellung / Installation des ebios-fire, dass das Bei Installation und Betrieb des ebios-fire sind alle notwendigen nationalen Gerät nicht in unmittelbarer Einstrahlung von großen Wärmequellen (Heiz- und europäischen Normen sowie örtliche Vorschriften (Brandschutzvor- körper, Kaminöfen etc.) oder in Aufstellräumen mit hoher Temperaturbelas- schriften, etc.) zu beachten und anzuwenden! Die folgenden relevanten tung (z.B. -
Seite 8: Aufstellung / Montage
Ihr ebios-fire darf nicht aufgestellt werden: des Standfußes beim Bewegen nicht beschädigen und Schaden nehmen. Kleine Unebenheiten in der Oberfläche des Betons, sowie abgeplatzte Kan- 1. In Treppenräumen, außer in Wohngebäuden mit nicht mehr als zwei ten gehören zum typischen Erscheinungsbild des Materials Beton und sind Wohnungen. -
Seite 9: Brandschutz
2.7 BRANDSCHUTZ 3. Anschließend setzen Sie die vier Glashalter ein (Abb. 3b). Zu brennbaren Bauteilen, Möbeln, Dekorationen oder Vorhängen ist ein Mindestabstand von 300 mm (siehe Abb. 4) einzuhalten, um ausreichend Wärmeschutz zu gewährleisten! Oberhalb des ebios-fire-Möbel, bis zur Zimmerdecke (Deckenabstand > 1000 mm), dürfen sich keine Gegenstände befinden. -
Seite 10: Verbrennungsluftversorgung
2.8 VERBRENNUNGSLUFTVERSORGUNG • Durch den Brennvorgang wird Wärmeenergie frei, die zu einer Erwär- mung des Brenners, der Gehäuse-Oberflächen, der Glasscheiben (je Ihr ebios-fire entnimmt die Verbrennungsluft dem Aufstellungsraum (raum- nach Ausführung) sowie der Schutzgläser führt. Ein Berühren ohne einen luftabhängig). Es ist sicherzustellen, dass der Aufstellungsraum ausreichend entsprechenden Schutz (z.B. -
Seite 11: Brandschutz
3.2 BRANDSCHUTZ ein. Im Falle einer vorzeitigen Außerbetriebnahme verschließen Sie den Brenner mittels des Abdeckbleches, unter Zuhilfenahme des Griffstabs. Im Strahlungsbereich dürfen keine brennbaren Gegenstände (Dekorationen, Lassen Sie nach dem Ablöschen den Brenner mindestens 1 Stunde Kleidungsstücke, etc.) abgestellt werden. Zu seitlichen brennbaren Bautei- ruhen! len, Möbeln, Dekorationen oder Vorhängen ist ein Mindestabstand von 300 •... -
Seite 12: Inbetriebnahme
3.4 INBETRIEBNAHME Gehen Sie wie folgt vor: Der architecture SL werden mit leeren Brennern geliefert, damit während 1. Sorgen Sie für eine ausreichende Luftzufuhr. des Transportes Ethanol nicht auslaufen oder verdunsten kann. Stellen Sie 2. Vergewissern Sie sich, dass der Brenner erloschen, vollständig ausge- sicher (insbesondere vor jeder Inbetriebnahme), dass sich kein Brennstoff kühlt ist (Mindestwartezeit nach Erlöschen = 1 Stunde). - Seite 13 8. Das Füllstandsauge zeigt den maximal zulässigen Füllstand an. 11. Schließen Sie die Gehäuseabdeckung des Feuermöbels, achten Sie darauf, dass die Abdeckung nicht in den Flammenbereich ragt, son- dern einen gleichmäßigen Abstand zur Brennerrinne hält. Stecken Sie anschließend die Schutzscheiben auf. 12.
-
Seite 14: Brennstoff Nachfüllen
Sollten Sie dennoch einmal zu viel Brennstoff einfüllen, sodass es zu einem Überlaufen des Brenners kommt, wird das Ethanol in dem Sicherheitsbe- hälter gesammelt. Leeren Sie diesen umgehend und vor dem Anzünden des Brenners. Reinigen Sie die Oberfläche des Brenners, bis diese Trocken und vollständig von Ethanol befreit ist. -
Seite 15: Sichere Außerbetriebnahme
Sollten Sie dennoch einmal zu viel Brennstoff einfüllen, sodass es zu einem • Edelstahl Oberflächen können mit handelsüblichem Edelstahlreiniger Überlaufen des Brenners kommt, wird das Ethanol in dem Sicherheitsbe- gereinigt werden. Diese nur in Schleifrichtung anwenden! hälter gesammelt. Leeren Sie diesen umgehend und vor dem Anzünden des Brenners. -
Seite 16: Feuer Lässt Sich Schwer Entfachen
6.1 ANWENDUNGSBEREICH • Ist die Brennermatte beschädigt? Diese Allgemeinen Garantiebedingungen gelten im Verhältnis des Her- • Korrekter Brennstoff verwendet? stellers, der Firma Spartherm Feuerungstechnik GmbH, zum Händler/ • Wurden alle Sicherheitsabstände eingehalten? Zwischenhändler. • Ist der Aufstellraum genügend belüftet? • Ist der Aufstellort gegen Querlüftung geschützt? Sie sind nicht deckungsgleich mit den Vertrags- und Garantiebedingungen, die der Händler/ Zwischenhändler an seinen Kunden im Einzelfall weitergibt... -
Seite 17: Garantiezeit
• Benutzung von ungeeignetem oder nicht genanntem Brennstoff. Für Ihr Umfang der Garantie wird im Rahmen dieser Bedingungen außerhalb der ebios-fire Gerät empfehlen wir Bioethanol von der Firma Spartherm Feu- gesetzlichen Gewährleistung, die unberührt bleibt, gewährt. erungstechnik GmbH mit einer Konzentration von 96 %. -
Seite 18: Verlängerung Der Garantiezeit
Weiter hat der Erbauer dem Käufer diese Anleitung Schäden und Schadensersatzansprüche, die nicht die Ursache in einem zu übergeben. Die Erklärung des Erbauers gegenüber dem Käufer erfolgt in mangelhaft gelieferten Gerät der Firma Spartherm Feuerungstechnik schriftlicher Form. GmbH haben, werden ausgeschlossen und sind nicht Bestandteil dieses Garantieversprechens. - Seite 19 NOTIZEN D 19 D 19...
-
Seite 20: Die Weltmarke Für Ihr Wohnzimmer
