5.2 Montage am Getriebe
6. Ziehen Sie die beiden Befestigungsschrauben M6x14 mit einem geeigneten Werkzeug
7. Sichern Sie im Anschluss die Schrauben mit einem Drehmoment von 5 Nm.
8. Stellen Sie sicher, dass das Gerät flach auf der Montagefläche aufliegt.
9. Legen Sie den O-Ring in die Dichtungsnut ein und stecken Sie das Geräteoberteil auf.

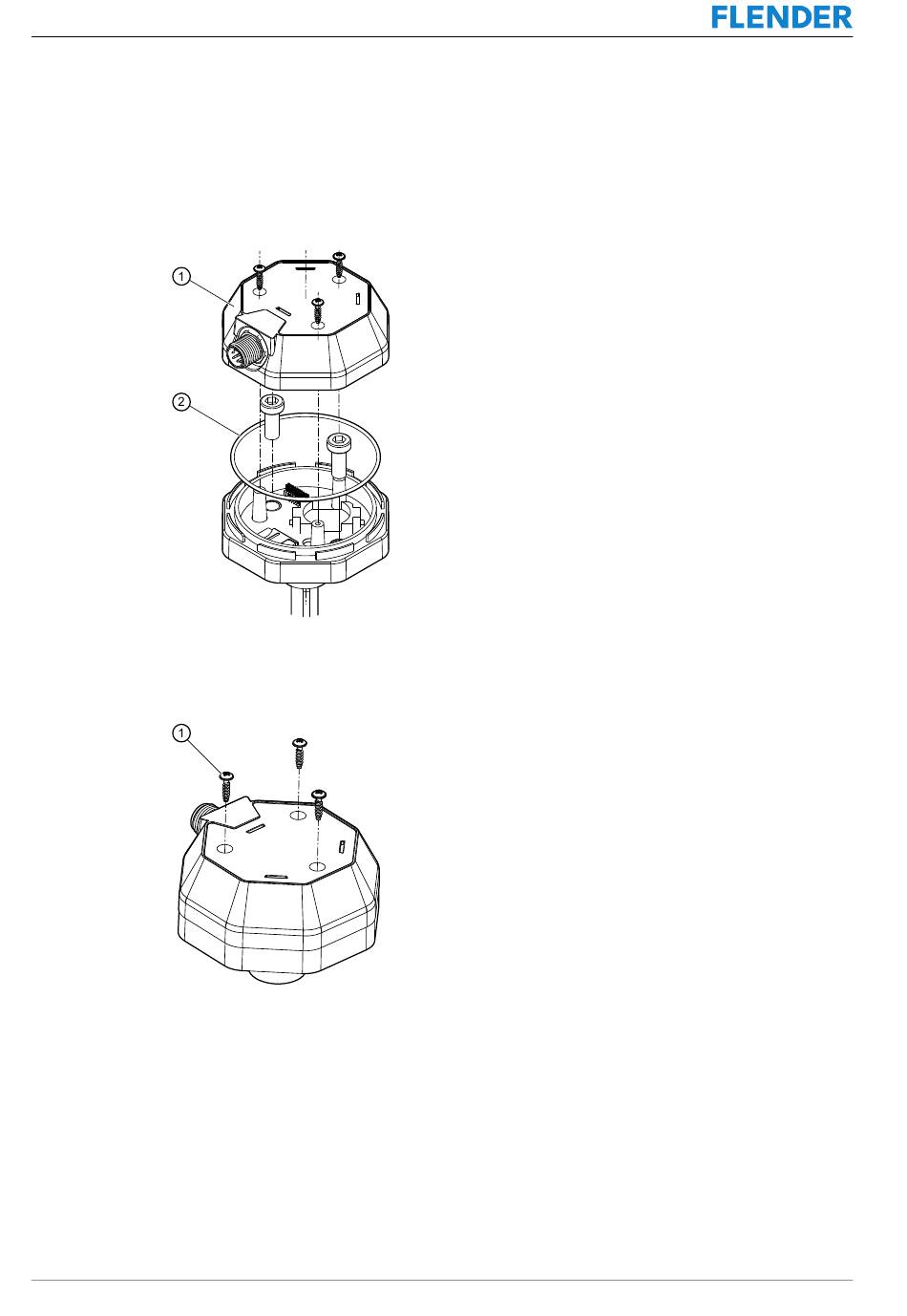

Bild 5-2: O-Ring Geräteoberfläche
1
10.Schrauben Sie die Gehäuseschrauben handfest, mit maximal 0,8 Nm ein.
Bild 5-3: Schrauben Gehäuseoberteil
1
11.Montieren Sie den Drehzahlsensor und Temperatursensor mit den getriebespezifischen
12.Fixieren Sie die Kabelführung entsprechend der Angaben des Montagesets.
24
handfest an.
Geräteoberteil
Gehäuseschrauben 2,5x7 mm
(Torx Plus® 8IP)
Montagesets.
Bei der Verwendung von Kabelbindern setzen Sie nur von Flender freigegebene Mate-
rialien ein.
Ausgabe 09/2022
2
O-Ring 60x2 mm
A6230-01de
