Montieren
5.1
Allgemeine Montagehinweise
Dieses Kapitel beschreibt die Montage des vorkonfektionierten Geräts an dem Flender Ge-
triebe.
Verbrennungsgefahr beim Einbau des Geräts
Bei der Montage an dem Getriebe besteht die Gefahr der Verbrennung durch heiße Ge-
triebeoberflächen oder durch die vom heißen Getriebe erwärmten Oberflächen des Geräts.
•
•
5.2
Montage am Getriebe
1. Reinigen Sie die Montagefläche, bis die Montagefläche keine Bearbeitungsreste oder
2. Tragen Sie vor der Montage des Geräts einen Korrosionsschutz auf.
3. Kontrollieren Sie den Sitz der Dichtung auf dem Sensorinterface.

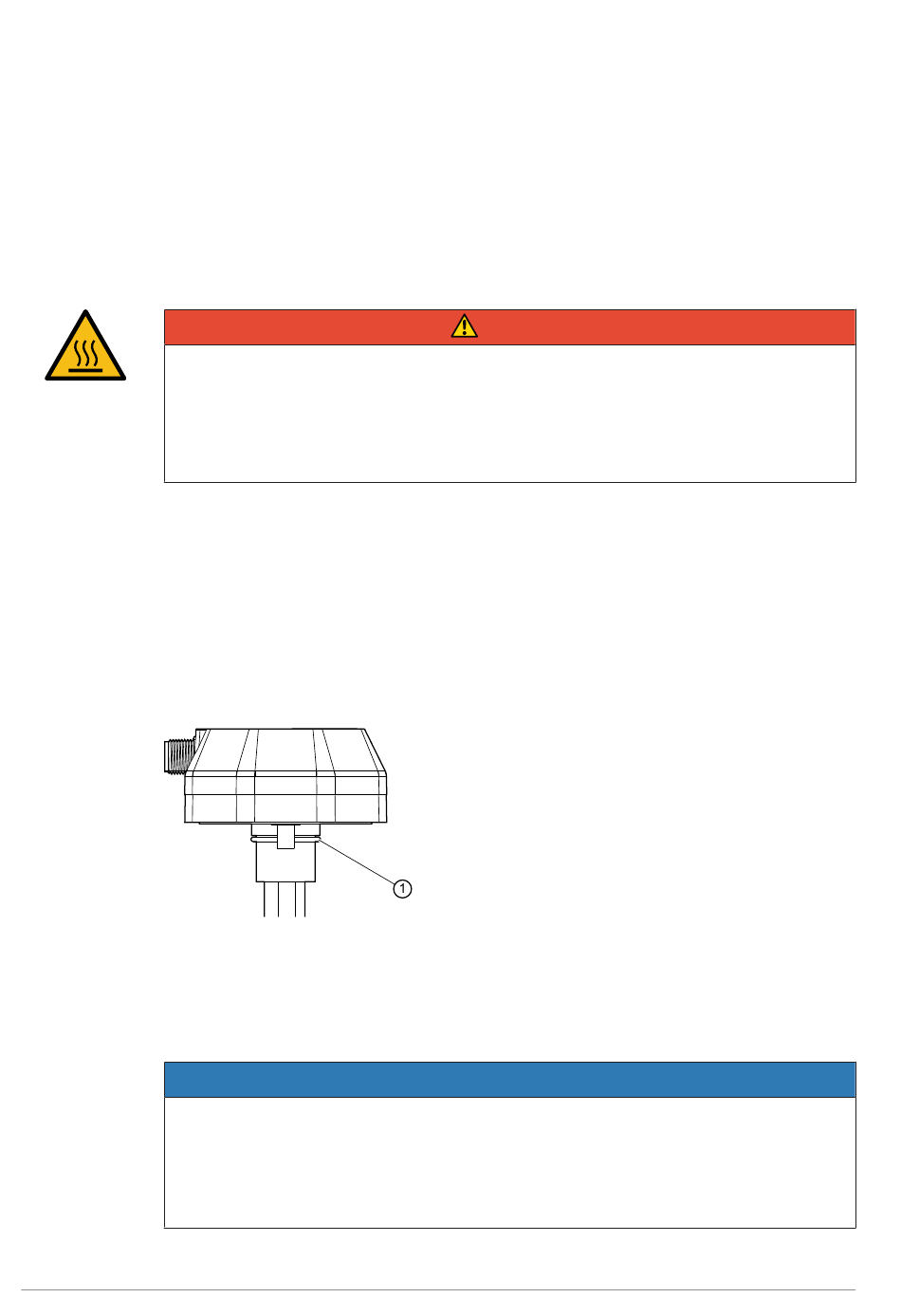

Bild 5-1: Sitz der Dichtung
1
4. Führen Sie die Sensoren des Geräts durch die Bohrung.
5. Richten Sie das Gerät anhand der Gewindebohrung aus.
Sachschaden durch falsche Befestigungsschrauben und Anzugsdrehmomente
Es kann durch falsche Befestigungsschrauben und falsche Anzugsdrehmomente zu Mate-
rialschäden und zum Ausfall des Geräts führen.
•
A6230-01de
Lassen Sie das Getriebe vorher ausreichend abkühlen.
Decken Sie die heißen Bereiche ab.
sonstigen Verschmutzungen mehr aufweist.
Der O-Ring muss am Absatz anliegen. Fetten Sie den O-Ring für eine leichtere Montage
ein.
O-Ring 20,3x2,4 mm
Wählen Sie die Befestigungsschrauben und Anzugsdrehmomente passend zu den
Werkstoffeigenschaften der Einbaustelle.
5.1 Allgemeine Montagehinweise
GEFAHR
5.2 Montage am Getriebe
HINWEIS
Ausgabe 09/2022
5
23
